تفاصيل المنتج:
|
| المنتج: | 2.8 بوصة شاشة TFT مستديرة | القرار: | 480 (RGB) x 480 نقطة |
|---|---|---|---|
| شاشة لمسة: | شاشة تعمل باللمس بالسعة (CTP) | اتجاه الرؤية: | زاوية عرض IPS كاملة |
| سائق IC: | SC7701S | الرقم السري: | 30 دبابيس |
| الاتصال: | ZIF | إضاءة السطح: | 250 شمعة/م2 (نيت) |
| واجهة: | RGB 18 بت | عمر LED: | 40000 ساعة |
| قمة:: | -20 درجة مئوية إلى +70 درجة مئوية | البعد المخطط: | 86.7 (عرض) × 86.7 (ارتفاع) × 4.19 (ارتفاع) ملم |
| نشط: | 70.13 (عرض) × 70.13 (ارتفاع) ملم | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 2.8 بوصة شاشة LCD دائرية,شاشة LCD دائرية 480x480 نقطة,شاشة LCD دائرية ذات واجهة RGB,480x480 Dots Circular LCD Display,8bit RGB Interface Circular LCD Display |
||
2.8 بوصة 480x480 TFT مستديرة لوحة LCD
| معلومات عامة | المواصفات | الوحدة |
| اللوحة الرئيسية | ||
| منطقة العرض ((AA)) | 70.128 ((ه) *70.128 ((ف) (2.8 بوصة) | ملم |
| عنصر السائق | مصفوفة نشطة a-Si TFT | - |
| عرض الألوان | 16.7M | الألوان |
| عدد البكسلات | 480 ((RGB) *480 | النقاط |
| ترتيب البكسلات | الشريط الرأسي RGB | - |
| مساحة البكسل | 0.180 ((H) *0.180 ((V) | ملم |
| زاوية النظر | كل | الساعة |
| محرك القيادة | ST7701S | - |
| ترتيب البكسلات | الشريط الرأسي RGB | |
| وضع العرض | عادةً أسود | - |
| درجة حرارة العمل | -20+70 | °C |
| درجة حرارة التخزين | -30+80 | °C |
المعلومات الميكانيكية
| البند | دقيقة. | -أجل. | (ماكس) | الوحدة | ملاحظة | |
| حجم الوحدة | أفقي ((H) | - | 86.7 | - | ملم | -صفر1 |
| الرأسي ((V) | - | 86.7 | - | ملم | -صفر1 | |
| عمق ((D) | - | 4.19 | - | ملم | ± 0.3 | |
| الوزن | - | TBD | - | g | - | |
2.8 بوصة 480x480 دورية TFT شاشة LCD
وصف رقم PIN
| البين لا | الرمز | المستوى | الوظيفة |
| 1 | LEDA | هـ | الضوء الخلفي |
| 2 | LEDK1 | (ل) | الضوء الخلفي |
| 3 | LEDK2 | (ل) | الضوء الخلفي |
| 4 | LEDK3 | (ل) | الضوء الخلفي |
| 5 | LEDK4 | (ل) | الضوء الخلفي |
| 6 | VDD 2.8 فولت | هـ | إمدادات الطاقة ((2.5-3.3 فولت) |
| 7 | IOVCC1.8 فولت | هـ | مصدر الطاقة ((1.65-3.3 فولت) |
| 8 | الـ LCM RST | H/L | دبوس إعادة تعيين أجهزة LCM |
| 9 | الـ TE | H/L | إنتاج تأثير التمزق |
| 10 | PWM | H/L | الضوء الخلفي على/خارج دبوس التحكم. |
| 11 | الـ GND | (ل) | الأرض |
| 12 | D0P | H/L | HSSI_D0+ هي خطوط إشارات البيانات التفاضلية. |
| 13 | D0N | H/L | HSSI_D0- هي خط إشارة البيانات التفاضلية. |
| 14 | الـ GND | (ل) | الأرض |
| 15 | D1P | H/L | HSSI_D1+ هي خطوط إشارات البيانات التفاضلية. |
| 16 | D1N | H/L | HSSI_D1- هي خط إشارة البيانات التفاضلية. |
| 17 | الـ GND | (ل) | الأرض |
| 18 | سي بي | H/L | HSSI_CLK+ هي خطوط إشارات البيانات التفاضلية. |
| 19 | المادة الموحدة | H/L | HSSI_CLK- هي خط إشارة البيانات التفاضلية. |
| 20 | الـ GND | (ل) | الأرض |
| 21 | NC | NC | |
| 22 | الـ GND | (ل) | الأرض |
| 23 | NC | NC | |
| 24 | الـ GND | (ل) | الأرض |
| 25 | TP-INT | H/L | إيقاف الدبوس |
| 26 | TP-SDA | H/L | دبوس إدخال البيانات المتسلسلة |
| 27 | TP-SCL | H/L | مدخلات الساعة المتسلسلة |
| 28 | TP-REST | H/L | دبوس إعادة تعيين TP Hardware |
| 29 | TP-VCC | H/L | مصدر الطاقة 2.8 فولت |
| 30 | الـ GND | (ل) | الأرض |
التصنيفات القصوى المطلقة
|
البند |
الرمز |
القيم |
الوحدة |
|
| دقيقة | (ماكس) | |||
| فولتاج التغذية للدائرة المنطقية | الـ IOVCC | -صفر3 | 4.6 | V |
| فولتاج التغذية للدوائر التناظرية | مؤسسات رأس المال | -صفر3 | 4.6 | V |
الخصائص الكهربائية المتواصلة
|
البند |
الرمز |
القيم |
الوحدة |
ملاحظة |
||
| دقيقة | النوع | (ماكس) | ||||
| إمدادات الطاقة | الـ VCC | 2.7 | 2.8 | 3.3 | V | |
| الوضع الطبيعي الاستهلاك الحالي | إيكس | - | - | 55 | mA | VCC=2.8V |
| بوابة TFT ON Voltage | VGH | 11.5 | 12 | 16 | V | |
| بوابة TFT من الجهد | VGL | -8 | -12 | -12 | V | |
خصائص وحدة الضوء الخلفي
|
البند |
الرمز |
القيم |
الوحدة |
ملاحظة |
||
| دقيقة | النوع | (ماكس) | ||||
| الجهد المقدمي | Vf | 2.7 | - | 3.3 | V | |
| إمدادات مستقبلية حالية | إذا | - | 80 | - | mA | |
| ضوء الـ LCM | LV | 220 | 250 | - | cd/m2 | IB=80mA |
| التوحيد | / | 80 | % | - | ||

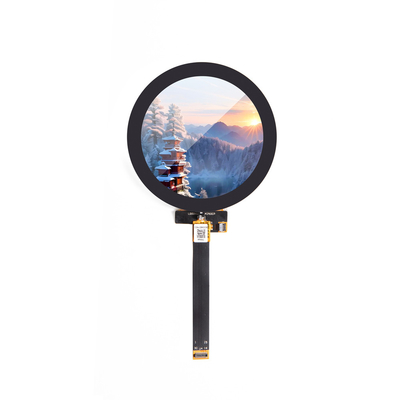

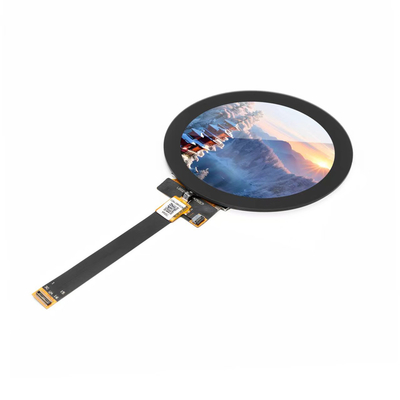

2.8 بوصة 480x480 دورية TFT وحدات العرض LCD صورة المنتج
