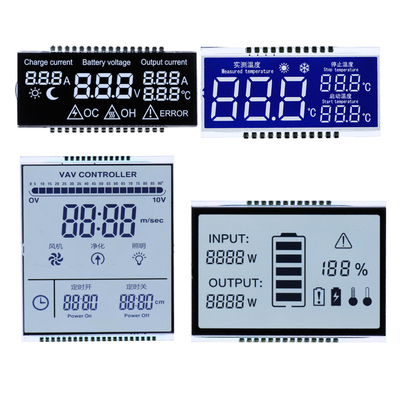

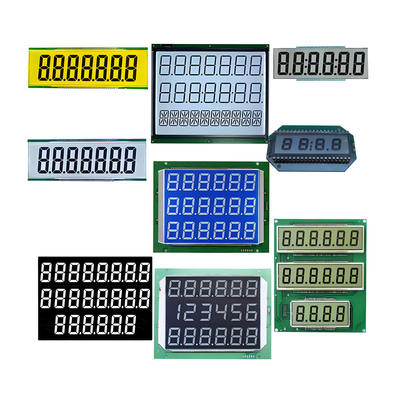

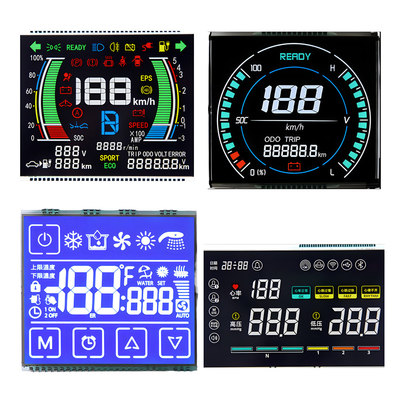

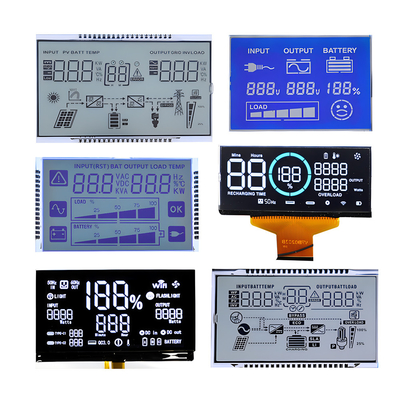

تفاصيل المنتج:
|
| المنتج: | شاشة LCD أحادية اللون مخصصة | وضع العرض: | إيجابية، تعكس/تعكس |
|---|---|---|---|
| حالة القيادة: | القيادة المتعددة | جهد التشغيل: | 3.0 فولت |
| بصريات: | كل زوايا الرؤية | نوع العرض: | TN HTN |
| الحجم: | 2 بوصة أو حجم مخصص | الضوء الخلفي: | أبيض / كهرماني / أزرق / أصفر |
| درجة الحرارة التشغيل: | -30 درجة مئوية إلى + 80 درجة مئوية | درجة حرارة التخزين: | -35 درجة مئوية إلى + 85 درجة مئوية |
| الاتصال: | اتصال دبوس معدني | امتثال: | متوافق مع REACH & RoHS |
| الضمان: | سنة واحدة | وقت الاستجابة: | 0.1 مللي ثانية |
| إبراز: | شاشة LCD من قسم FSTN,شاشة LCD ذات قطعة أحادية اللون,شاشة LCD من قسم TN,Monochrome Segment LCD Display,TN Segment LCD Display |
||
الوصف
أسهل لوحة TN LCD تتكون من قطبيين ، واثنين من الأساسات الزجاجية مع الأقطاب الكهربائية الشفافة ، ITO (أكسيد الإنديوم القطن) ،وطبقة رقيقة من المواد الكريستالية السائلة وضعت بين الأقطاب الكهربائية.
عندما يتم إيقاف التيار الكهربائي، الضوء الطبيعي من مصدر الضوء يصبح ضوء خط مستقطب من خلال المستقطب العلوي.يلتفت مع طبقة الكريستال السائل الملتوية يلتفت 90 درجة للوصول إلى القطبي السفلي من خلال الزجاج السفلينظراً لأن ضوء الاستقطاب متوازي مع المستقطب السفلي، من خلال المستقطب، يمكننا أن نرى الضوء (بيكسلات بيضاء أو رمادية).
عندما يتم تشغيل الجهد، سوف تكون جزيئات البلورات السائلة عمودية على سطح الزجاج وتفقد تشويهها تحت تأثير المجال الكهربائي.عندما يلتقي الضوء المستقطب بطبقة بلورية سائلة، فإنه يحافظ على الشفافية الأصلية دون تشويه بسبب الموقف الرأسي للضوء الخطي والقطبية السفلية، وسوف يتم حجبها من قبل قطبية السفلية.لقد رأينا الضوء (بيكسلات سوداء)
باختصار، نحن نفهم أن:
لماذا نسمي الشاشة التلفزيونية الملتوية TN لأنه يشوه 90 درجة،
لدينا عرض إيجابي أعلاه، وهو حرف أسود على خلفية بيضاء أو رمادية.
هناك حالتان لللوحات الزجاجية: الوضع الإيجابي (خلفية بيضاء / رمادية مع نص أسود) أو الوضع السلبي (خلفية سوداء مع نص أبيض / رمادية).السبب في أن TN LCD لا يمكن الحصول على خلفية ورقية بيضاء هو أن الاستقطاب يقطع معظم الضوء، و فقط 20٪ إلى 40٪ من الضوء يمكن أن يمر عبر TN LCD.
| نوع العرض | TN/HTN/STN/FSTN/VA اختياري |
| وضع العرض | إيجابي / سلبي اختياري |
| اتجاه الرؤية | 3:00/6:00/9:00/12:00 اختياري |
| وضع الاستقطاب | العاكس / العاكس / العاكس اختياري |
| طريقة القيادة | الاختيارية STATIC/Multiple Driving |
| تشغيل الجهد | 2.5 فولت - 5 فولت اختياري |
| طريقة الاتصال | FPC / Metal Pin / بدون اختيار |
| درجة حرارة العمل | -25°C إلى 80°C/يمكن تخصيصها |
| درجة حرارة التخزين | -30 درجة مئوية إلى 85 درجة مئوية / قابلة للتخصيص |
| منطقة الوحدة | قابلة للتخصيص |
| منطقة المشاهدة | قابلة للتخصيص |
الأسئلة الشائعة:
س: ماذا عن الضمان؟
ج: ضمان لمدة سنة واحدة، الاستخدام الصحيح.
هل يمكنني الحصول على العينة؟
ج: نعم ، عادة ما تكون هناك عينات متاحة. بالنسبة لبعض المنتجات المخصصة الخاصة ، يمكن قبول طلبات العينة.
س:ما هي الحد الأدنى للكميات المطلوبة؟
ج: بالنسبة لأوامر العينات، فان مجموعات صغيرة مقبولة.
س:ما هو وقت التسليم؟
ج: بالنسبة لأوامر العينات، 15-20 يوما عمل كافية، في حين بالنسبة للمشتريات الكبيرة، فإنه يستغرق حوالي 30-35 يوما أو التفاوض معنا.
س:هل يمكن استرداد رسوم الأدوات؟
ج: نعم، إذا كانت الكمية مناسبة.
الخصائص الكهربائية البصرية
| لا |
البند
|
الرمز
|
TEMP ((°C)
|
التصنيف |
الوحدة
|
ملاحظة
|
||||
|
دقيقة
|
النوع
|
ماكس
|
||||||||
| 1 |
الجهد التشغيلي |
فوب | 25 | 4.8 | 5.0 | 5.2 | V | الملاحظة1 | ||
| 2 |
وقت الاستجابة
|
وقت النهوض
|
تـر | 25 | 100 | ms | الملاحظة2 | |||
|
وقت الخريف
|
Tf | 25 | 150 | |||||||
| 3 |
تردد العمل |
fF | 25 | 75 | هرتز | |||||
| 4 |
معدل التباين |
سي سي | 25 | 2 | 5 | الملاحظة 3 | ||||
| 5 |
اتجاه الرؤية |
6الساعة السادسة | الملاحظة 4 | |||||||
| 6 |
زاوية النظر Cr≥2
|
12H = 90° | θup | 25 | 10 | درجة | الملاحظة 4 | |||
| 6H f = 270° | θأسفل | 40 | ||||||||
| 3H f = 0° | اليسار | 40 | ||||||||
| 9H f = 180° | θصحيح | 40 | ||||||||
| 7 |
الاستهلاك الحالي |
هو | 10 | 3.0 | μA | الملاحظة5 | ||||
التخصيص
| التطبيق | عرض العداد |
| عرض المحتوى | الأرقام + النقاط + الأنماط / مصفوفة النقاط / الرسومات |
| الجهد التشغيلي | 2.5 فولت أو حسب طلبك |
| طريقة القيادة | حسب طلبك |
| زاوية النظر | 6 ساعات 9 ساعات 12 ساعات 3 ساعات |
| وضع شاشة LCD | TN STN FSTN HTN VA DFSTN اختياري |
| وضع العرض | سلبي إيجابي عاكس ترانسفليكتيف ناقل |
| وضع الاتصال | المعدنية / المطاط / FPC / غيرها |
| الضوء الخلفي | صفر أو مع ضوء خلفي أبيض وأزرق |
| القيادة بالجهد | الجهد الديناميكي / الجهد الثابت |
| جهاز التحكم | لا شيء أو حسب الطلب |
| واجهة | I2C / SPI / غيرها |
| الجهد التشغيلي | -20~+70 درجة مئوية ((الشائعة) ، وفقا لطلبك |
| جهد التخزين | -30~+80 درجة مئوية ((الشائعة) ، وفقا لطلبك |
| مصنعي المعدات الأولية | تم قبولها |
| تصميم النظام | تم قبول تصميم البرمجيات والأجهزة للنظام المرتبط بوحدة LCD |
| الضمان | 12 شهراً مجاناً، مدفوع الضمان وقت الرفع |
| التعبئة | كيس بلاستيكي + رغوة + كرتون |
| حجم الكرتون | 41.5×36×50 سم |
| وقت التحقيق في العينة | 3-20 يوم عمل |
| تخصيص وقت التنفيذ | 20-35 يوم عمل |
| وقت الإنتاج | 7 أيام للتصاميم المتاحة، حسب الطلب: 30 ~ 35 يوما |
| الشهادة | (رو) ، (ريتش) |
