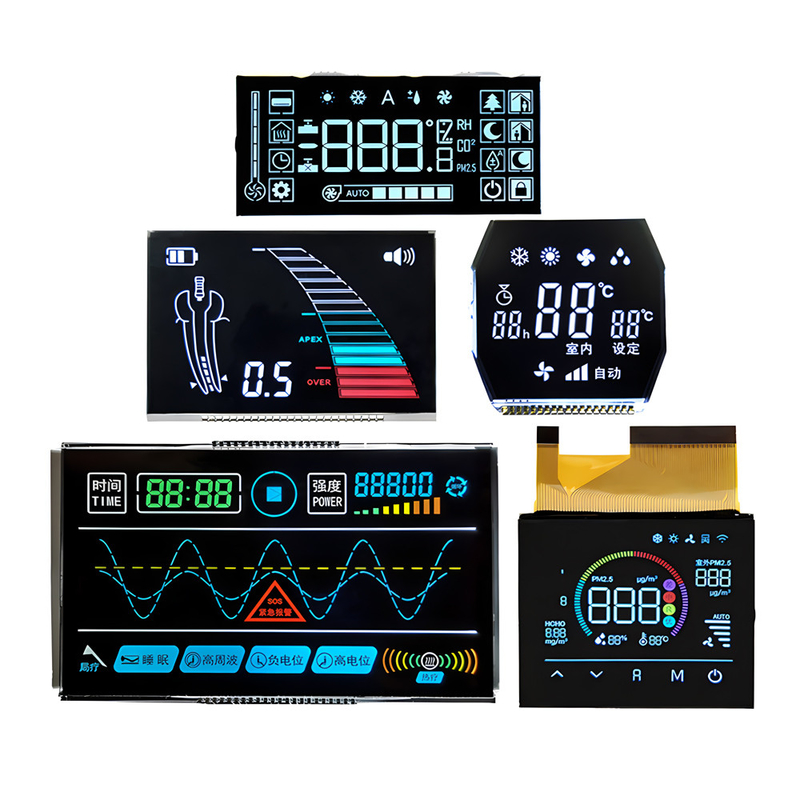

تفاصيل المنتج:
|
| المنتج: | لوحة LCD TN HTN مخصصة | وضع العرض: | إيجابية، تعكس/تعكس |
|---|---|---|---|
| حالة القيادة: | القيادة المتعددة | جهد التشغيل: | 3.0 فولت |
| بصريات: | كل زوايا الرؤية | نوع العرض: | TN HTN |
| الحجم: | 2.4 بوصة أو مخصص | الضوء الخلفي: | أبيض / كهرماني / أزرق / أصفر |
| درجة الحرارة التشغيل: | -30 درجة مئوية إلى + 80 درجة مئوية | درجة حرارة التخزين: | -35 درجة مئوية إلى + 85 درجة مئوية |
| الاتصال: | اتصال دبوس معدني | امتثال: | متوافق مع REACH & RoHS |
| الضمان: | سنة واحدة | وقت الاستجابة: | 0.1 مللي ثانية |
| إبراز: | عدادات الكهرباء شاشة عرض LCD,شاشة العرض LCD TN HTN,شاشة عرض LCD مخصصة,TN HTN LCD Display Screen,Customized LCD Display Screen |
||
السمة
1 وضع العرض:TN/TRANSMISSIVE POSITIVE
2 حالة القيادة: 1/4 العمل ، 1/3 التحيز ،5.0 فولت
3 اتجاه الرؤية:6الساعة السادسة
4 درجة حرارة التشغيل: 30°C إلى 80°C
5 درجة حرارة التخزين: -40°C إلى 90°C
6 رابط:PIN
القيمة القصوى المطلقة
| لا، لا، لا | البند | التصنيف | الوحدة | الشروط |
| 1 |
حد أقصى لجهد التحول
|
10 | V | ساعة واحدة |
| 2 |
الجهد المباشر المحدد
|
30 | ميو | 100 ساعة |
| 3 |
نطاق درجة حرارة العمل
|
-30+80 | °C |
لا توتر
|
| 4 |
نطاق درجة حرارة التخزين
|
-40+90 | °C |
لا توتر
|
الخصائص الكهربائية البصرية
| لا |
البند
|
الرمز
|
TEMP ((°C)
|
التصنيف |
الوحدة
|
ملاحظة
|
||||
|
دقيقة
|
النوع
|
ماكس
|
||||||||
| 1 |
الجهد التشغيلي |
فوب | 25 | 4.8 | 5.0 | 5.2 | V | الملاحظة1 | ||
| 2 |
وقت الاستجابة
|
وقت النهوض
|
تـر | 25 | 100 | ms | الملاحظة2 | |||
|
وقت الخريف
|
Tf | 25 | 150 | |||||||
| 3 |
تردد العمل |
fF | 25 | 75 | هرتز | |||||
| 4 |
معدل التباين |
سي سي | 25 | 2 | 5 | الملاحظة 3 | ||||
| 5 |
اتجاه الرؤية |
6الساعة السادسة | الملاحظة 4 | |||||||
| 6 |
زاوية النظر Cr≥2
|
12H = 90° | θup | 25 | 5 | درجة | الملاحظة 4 | |||
| 6H f = 270° | θأسفل | 40 | ||||||||
| 3H f = 0° | اليسار | 30 | ||||||||
| 9H f = 180° | θصحيح | 30 | ||||||||
| 7 |
الاستهلاك الحالي |
هو | 25 | 3.0 | μA | الملاحظة5 | ||||

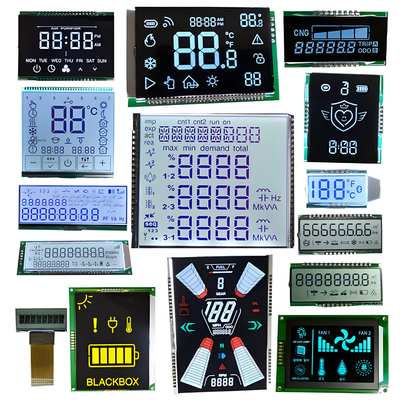

مزايا شاشات LCD المجزأة:
تكلفة منخفضة
بالمقارنة مع تقنيات شاشات LCD الأخرى ، توفر الشاشات المجزئة حلًا مخصصًا منخفض التكلفة لتطبيقات واسعة النطاق.
التباين العالي
وفقًا للتصميم ، تعرض شاشة العرض المجزأة التباين الديناميكي بين العناصر المرئية والمخفية.
استهلاك طاقة منخفض
هذا النوع من الشاشة يتطلب طاقة بطارية قليلة للغاية، مما يجعله مناسبًا للغاية للأجهزة التي تعمل بالبطارية.
نوع السائل للوحات LCD المجزأة:
TN (النيماتيك الملتوي)
السائل العرضي الأكثر شيوعا
اختيار الحد الأدنى للتكلفة
(STN) (النيماتيك الملتوي)
توفير أوسع منظور
أكثر تكلفة من TN
FSTN (النيماتيك ذو الفيلم الرقيق الملتوي)
توفير التباين الأكثر وضوحا
أكثر تكلفة من TN
التخصيص
| التطبيق | عرض العداد |
| عرض المحتوى | الأرقام + النقاط + الأنماط |
| الجهد التشغيلي | 3.3 فولت أو حسب طلبك |
| طريقة القيادة | حسب طلبك |
| زاوية النظر | 6H 9H 12H |
| وضع شاشة LCD | TN STN FSTN HTN VA DFSTN اختياري |
| وضع العرض | إيجابية سلبية عاكسة ناقلة ناقلة ناقلة |
| وضع الاتصال | إبرة معدنية / مطاطية / أخرى |
| الضوء الخلفي | صفر أو مع ضوء خلفي أبيض وأزرق |
| القيادة بالجهد | الجهد الديناميكي |
| جهاز التحكم | لا شيء أو حسب الطلب |
| واجهة | I2C أو غيرها |
| الجهد التشغيلي | -20~+70 درجة مئوية ((الشائعة) ، وفقا لطلبك |
| جهد التخزين | -30~+80 درجة مئوية ((الشائعة) ، وفقا لطلبك |
| مصنعي المعدات الأولية | تم قبولها |
| تصميم النظام | تم قبول تصميم البرمجيات والأجهزة للنظام المتعلقة بوحدة LCD |
| الضمان | 12 شهراً مجاناً، مدفوع الضمان وقت الرفع |
| التعبئة | كيس بلاستيكي + رغوة + كرتون |
| حجم الكرتون | 41.5×36×50 سم |
| وقت التحقيق في العينة | 3-20 يوم عمل |
| تخصيص وقت التنفيذ | 15-30 يوم عمل |
| وقت الإنتاج | 7 أيام للتصاميم المتاحة، حسب الطلب: 35~40 يوم |
| الشهادة | (رو) ، (ريتش) |
التعبئة والشحن
| التعبئة | كيس بلاستيكي + رغوة + كرتون |
| حجم الكرتون | 41.5cm*36.0cm*50cm أو مخصصة، 100-300PCS/ كرتون |
| الوزن الإجمالي | 15.0 -20KGS |
| الـ MOQ | 50 زوج من الزجاج الأم |
| عبوات خاصة | قابل للتفاوض |
| وقت الشحن | خلال 5 أيام إلى جميع المناطق بواسطة DHL عادة |
