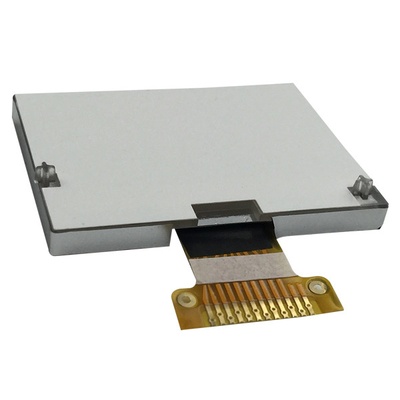

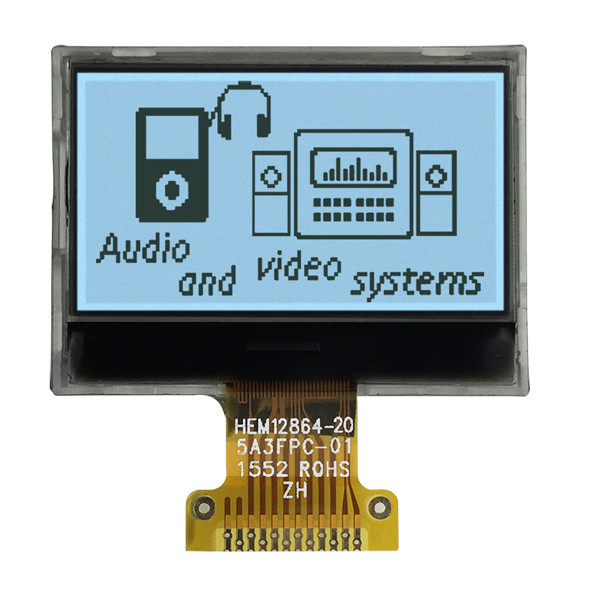

تفاصيل المنتج:
|
| المنتج: | المضاعف المشترك الأصغر القياسي 128 × 64 | القرار: | 128 × 64 نقطة |
|---|---|---|---|
| مشاهدة الاتجاه: | 06:00 | نوع LCD: | FSTN، إيجابي |
| نوع المستقطب: | انعكاسي | حجم الوحدة: | 40.0 طول × 28.0 عرض × 4.5 (الحد الأقصى) ارتفاع |
| منطقة المشاهدة: | 37.0×20.0 ملم | سائق IC: | ST7567 |
| الرقم السري: | 28 دبابيس | واجهات: | وحدة معالجة مركزية من سلسلة 6800 أو سلسلة 8080 |
| درجة الحرارة التشغيل: | -20 درجة مئوية إلى +70 درجة مئوية | مصدر التيار: | 3.3 فولت (القيمة النموذجية) |
| حياة: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة LCD الرسومية 128x64 FSTN,شاشة LCD إيجابية شاشة LCD رسمية,12864 شاشة LCD الرسومية,Positive LCD Graphic LCD Display,12864 Dots Graphic LCD Display |
||
الخصائص
المواصفات الميكانيكية
| البند | المواصفات | الوحدة |
| حجم الوحدة ((L × W × H) | 40.0L × 28.0.0W × 4.5 ((ماكس) H | ملم |
| منطقة الرؤية ((W × H) | 37.0×200 | ملم |
| المنطقة الفعالة | 128×64 | نقطة |
| نقطة الطول ((W × H) | 0.27×0.27 | ملم |
| حجم النقطة ((W × H) | 0.245 × 0.245 | ملم |
الرسم
تعريف الدبوس
| البند | الرمز | مستوى | الوظيفة |
| 1 | VDD | +3.3 فولت | إمدادات الطاقة للمنطق |
| 2 | C86 | H/L | H:6800 متوازية L:8080 متوازية |
| 3 | الـ VSS | 0V | أرضية الطاقة |
| 4 | V0 | |
توصيل مكثف بين هذه المحطة ومحطة VSS |
| 5 | V1 | | |
| 6 | V2 | | |
| 7 | V3 | | |
| 8 | V4 | | |
| 9 | CAP2- | | توصيل مكثف بين هذه المحطة ومحطة CAP2 + |
| 10 | CAP2+ | | توصيل مكثف بين هذه المحطة ومحطة CAP2 |
| 11 | CAP1- | | توصيل مكثف بين هذه المحطة ومحطة CAP1 |
| 12 | CAP1+ | توصيل مكثف بين هذه المحطة ومحطة CAP1 + | |
| 13 | CAP3+ | | توصيل مكثف بين هذه المحطة ومحطة CAP1 |
| 14 | VOUT | توصيل مكثف بين هذه المحطة ومحطة VSS أو VDD | |
| 15 | الـ VSS | 0V | أرضية الطاقة |
|
16 ~ 23 |
D7~D0 |
H/L |
حافلة بيانات ثمانية البتات ثنائية الاتجاه |
|
24 |
/RD |
H/L |
8080 موازية:حافلة البيانات في حالة إخراج عندما تكون هذه الإشارة 6800 متوازية: هذه هي محطة إدخال ساعة تمكين من 6800 سلسلة MPU. |
|
25 |
/WR |
H/L |
8080 بالتوازي: يتم إغلاق الإشارات على حافلة البيانات في الحافة الصاعدة لإشارة / WR. 6800 متوازية: H: قراءة L: كتابة |
| 26 | A0 | H/L |
H: يشير إلى أن D0 إلى D7 هي بيانات عرض. L: يشير إلى أن D0 إلى D7 هي بيانات التحكم. |
| 27 | /RES | H/L | يتم تنفيذ عملية إعادة التثبيت بواسطة مستوى إشارة /RES |
| 28 | CS1 | (ل) | إشارة تحديد الشريحة |
العرض البيانات الذاكرة (DDRAM)
تخزن ذاكرة ذاكرة الوصول العشوائي بيانات العرض بيانات البكسلات للكاميرا المرئية. وهي صف 64 من خلال صف 128 من العمود. يمكن تحديد كل بكسل عند تحديد عناوين الصفحة والعمود.يتم تقسيم الصفوف إلى 8 صفحات (الصفحة 0 ~ الصفحة 7) من 8 أسطر. يتم كتابة البيانات إلى 8 أسطر من كل صفحة. الصفحة مباشرة من خلال D0 إلى D7. بيانات العرض من D0 إلى D7 من المعالج الدقيقتتوافق مع خطوط LCD المشتركة.بشكل مستقل، يمكن كتابة البيانات إلى ذاكرة الوصول العشوائي في نفس الوقت عندما يتم عرض البياناتبدون لامعة على شاشة LCD
دائرة عنوان الصفحة
هذه الدائرة هي لتوفير عنوان الصفحة لعرض بيانات الـ RAM. إنها تتضمن عنوان الصفحة 4 بتيجب تعيين عنوان الصفحة قبل الوصول إلى محتوى DDRAM.عنوان الصفحة 8 هو منطقة ذاكرة ذاكرة ذاكرة خاصة للأيقونات و بيانات العرض D0 صالحة فقط.
دائرة عنوان العمود
العنوان العمودية الدائرة لديها عداد 8 بت المحددة مسبقا التي توفر عنوان العمود إلىعرض بيانات الـ RAM (DDRAM). يتم تحديد عنوان عمود DDRAM بواسطة أمر ¢Set Column Address ¢. يتم زيادة عنوان العمود المحدد (+1) مع كل وصول للقراءة / الكتابة للبيانات المعروضة.هذا يسمح للبيانات العرض MPU للوصول باستمرار. يمكن أن تعكس علامة التحكم MY ترتيب الإخراج من لوحات COM. وتسمح علامة MX بعكس العلاقة بين عنوان العمود ومخرجات SEG. من الضروري إعادة كتابةبيانات العرض في DDRAM بعد تغيير إعداد علامة MX.الرجاء الرجوع إلى ورقة البيانات ST7565.
