تفاصيل المنتج:
|
| المنتج: | شاشة OLED مقاس 3.12 بوصة | القرار: | دقة 256 × 64 نقطة |
|---|---|---|---|
| وضع العرض: | مصفوفة سلبية | واجهة: | 4 أسلاك واجهة SPI |
| بصريات: | كل زوايا الرؤية | مخطط خافت.: | 100.5 (طول) × 33.5 (عرض) × 6.3 (عرض) ملم |
| المنطقة النشطة: | 76.78 (طول) × 19.18 (عرض) ملم | طريقة القيادة: | 1/64 دورة العمل |
| تدرج الرمادي: | 16 تدرج الرمادي | جهاز التحكم: | SSD1322 |
| درجة الحرارة التشغيل: | -30 درجة مئوية إلى +85 درجة مئوية (قابل للتخصيص) | درجة حرارة التخزين: | -40 درجة مئوية إلى +90 درجة مئوية |
| لون الخط: | أبيض أزرق أصفر أخضر | مصدر التيار: | 3 فولت |
| الرقم السري: | 7 دبوس الرأس، 16 دبوس اختياري | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | واجهة SPI شاشة OLED الرسومية,3.12 بوصة شاشة OLED رسمية,وحدة عرض OLED 256x64 نقطة,3.12 Inch Graphic OLED Display,256x64 Dots OLED Display Module |
||
** تحميل ورقة البيانات **
SFOM312YZ7-25664WBYG-01 مواصفات.pdf
شاشة OLED الرسومية 3.12 بوصة واجهة SPI مقدمة المنتج
الوصف
نموذج SFOM312YZ7-25664WBYG-01 هو COF Graphic OLED ، يحتوي على مقاس قطري يبلغ 3.12 بوصة ووضوح 256x64 نقطة.هذه الوحدة OLED مدمجة مع SSD1322 IC وتدعم واجهات SPI 6800/8080 و 3/4 خط 8 بتلديها مقاس 100.5 × 33.5.0 مم ، بحجم المنطقة النشطة 76.78 × 19.18 مم. كما يدعم مقياس الرمادي 4 بت ، مع فولتاج إمدادات منطقية 3 فولت. تيار الشاشة عند 50٪ من لوحة التحقق هو 150mA @ 3.0V VDD (القيمة النموذجية) ،مع واجب قيادة 1/64.
تحتوي الوحدة على PCB مدمج ، مما يسمح للعملاء باستخدام اتصالات الأسلاك دون الحاجة إلى تطوير PCB إضافي لتطبيقاتهم.دائرة VCC المتكاملة على PCB تبسط استخدام العملاءتوفر لوحة PCB هذه ، المجهزة بأربع ثقوب تركيب ، طريقة سهلة للعملاء لتأمين الوحدات في تطبيقاتهم. هذه الوحدة OLED مناسبة لتطبيقات المنزل الذكي ،الأجهزة الطبية، التحكم الصناعي، الخ
شاشة OLED الرسومية 3.12 بوصة واجهة SPI رسم المنتج
المواصفات الميكانيكية
| البند | المواصفات | الوحدة |
| رسم المخطط | 100.5 ((W) x33.5 ((H) x6.3Max ((T) | ملم |
| منطقة عرض | 78.78 ((W) x21.18 ((H) | ملم |
| المنطقة النشطة | 76.78 ((W) x19.18 ((H) | ملم |
| الشبكة | 256 نقطة × 64 نقطة | ... |
| مساحة البكسل | 0.30 ((W) x0.30 ((H) | ملم |
| حجم البيكسل | 0.28 ((W) x0.28 ((H) | ملم |
تعريف الدبوس
| رقم البين | الرمز | الوظيفة |
|
1 |
الـ GND |
أرضية الدوائر المنطقية هذا دبوس أرضي، وهو أيضاً بمثابة مرجع للدبوس المنطقي، يجب أن يكون متصل بالأرض الخارجية. |
|
2 |
الـ VCC |
إمدادات الطاقة لدوائر وحدات العرض هذا دبوس إمدادات الجهد إنه متصل بمصدر خارجي 3-5 فولت |
| 3 | SCK | خط الساعة |
|
4 |
الـ SDA |
خط البيانات |
|
5 |
الموارد المتجددة
|
هذا الدبوس هو مدخل إشارة إعادة التعيين. عندما يتم سحب الدبوس منخفضًا ، يتم تنفيذ إطلاق الشريحة. حافظ على سحب هذا الدبوس مرتفعًا أثناء التشغيل العادي. |
|
6 |
العاصمة |
هذا الدبوس هو دبوس تحكم البيانات / الأوامر الذي يتصل بجهاز MCU. عندما يتم سحب الدبوس عالياً ، سيتم تفسير البيانات في D [1: 0] على أنها بيانات. عندما يتم سحب الدبوس منخفضًا ، يتم تسجيل البيانات في D [1: 1].0] سيتم نقلها إلى سجل القيادة. |
|
7 |
CS |
هذا الدبوس هو إدخال شريحة تحديد الاتصال إلى MCU. يتم تمكين الشريحة للاتصال MCU فقط عندما يتم سحب CS # منخفضة (منخفضة نشطة |
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة | الملاحظات |
| إمدادات الطاقة | VBAT | 3.3 | 5 | V |
- |
| فولتاج إمدادات المنطق | VDD | 2.5 | 3.3 | V | 1,2 |
| فولتاج إمدادات السائق | Vcc | 0 | 15 | V | 1,2 |
| تيار التزويد Vcc | إيكس |
- |
55 | mA | 1,2 |
| درجة حرارة العمل | أعلى | -40 | 85 | °C |
- |
| درجة حرارة التخزين | Tstg | -45 | 90 | °C |
- |
خصائص DC
| السمات | الرمز | الشروط | دقيقة | النوع | ماكس | الوحدة |
| فولتاج التغذية | VDD | 2.8 | 3.0 | 3.3 | V | |
| مدخلات عالية المستوى | فيروس نقص المناعة | لويت = 100 يو، 3.3 ميغاهرتز | 0.8xVdd |
- |
الـ Vdd | V |
| مدخلات منخفضة المستوى | VIL | لويت = 100 يو، 3.3 ميغاهرتز | 0 |
- |
0.2xVdd | V |
| التيار المنطقي | IVBAT | ملاحظة |
- |
250 |
... |
mA |
| تشغيل الكهرباء | الـ VCC | Ta=25 °C | 11.5 | 12.0 | 12.5 | V |
ملاحظة:VDD=3.0V،VCC=12.0V(VDD،VCC إمدادات من قبل الوحدة الداخلية
توليد) 100٪ منطقة العرض تشغيل.
خصائص البصرية والكهربائية
| السمات | الرمز | الشروط | دقيقة | النوع | ماكس | الوحدة |
| السطوع ((أصفر) | لبر |
مع مقطّب (ملاحظة 3) |
60 | 90 |
- |
Cd/m2 |
| (سي.آي.إي) ((أصفر) |
(X) (Y) |
مع مقطّب |
0.44 0.46 |
0.48 0.50 |
0.52 0.54 |
|
| تناقض الغرفة المظلمة | CR | - | >2000:1 | - | ||
| زاوية النظر | > 160 | - | - | درجة |
اختبارات الموثوقية
| البند | الشروط | المعايير | |
| عملية الحرارة العالية | 85 درجة مئوية | TBD |
عمل الوظائف التشغيلية |
| عملية درجة حرارة منخفضة | -40 درجة مئوية | TBD | |
| تخزين درجة حرارة عالية | 90 درجة مئوية | TBD | |
| تخزين في درجة حرارة منخفضة | -45 درجة مئوية | TBD | |
|
درجة حرارة/رطوبة عالية العملية |
60 درجة مئوية | TBD | |
| الصدمة الحرارية | -40°C~90°C | TBD | |

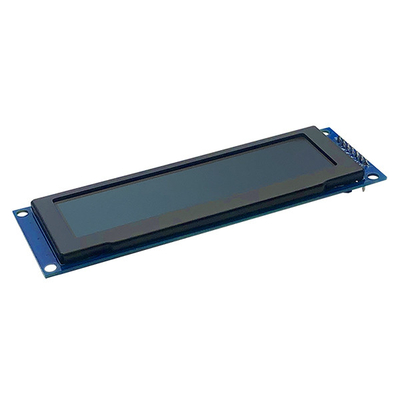

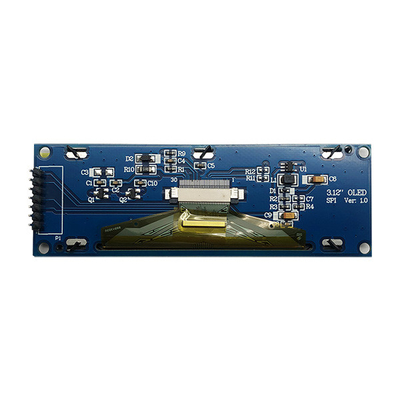

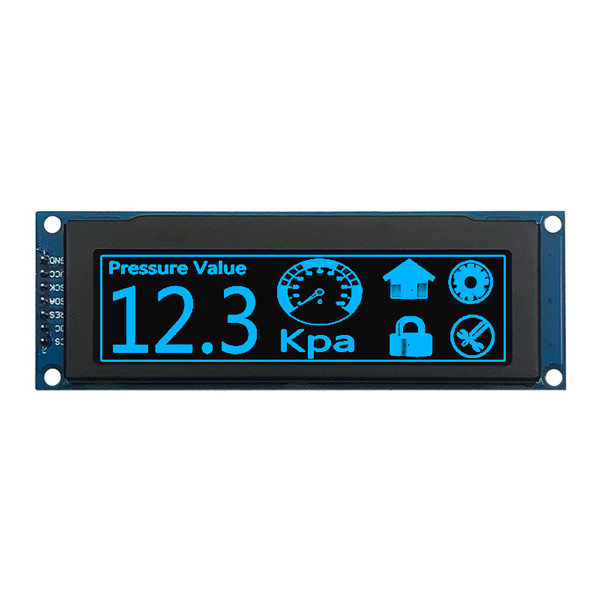

شاشة OLED الرسومية 3.12 بوصة واجهة SPI صورة المنتج
