تفاصيل المنتج:
|
| المنتج: | شاشة OLED مقاس 3.12 بوصة | القرار: | دقة 256 × 64 نقطة |
|---|---|---|---|
| وضع العرض: | مصفوفة سلبية | واجهة: | 4 أسلاك واجهة SPI |
| بصريات: | كل زوايا الرؤية | مخطط خافت.: | 100.5 (طول) × 33.5 (عرض) × 6.3 (عرض) ملم |
| المنطقة النشطة: | 76.78 (طول) × 19.18 (عرض) ملم | طريقة القيادة: | 1/64 دورة العمل |
| تدرج الرمادي: | 16 تدرج الرمادي | جهاز التحكم: | SSD1322 |
| درجة الحرارة التشغيل: | -30 درجة مئوية إلى +85 درجة مئوية (قابل للتخصيص) | درجة حرارة التخزين: | -40 درجة مئوية إلى +90 درجة مئوية |
| لون الخط: | أبيض أزرق أصفر أخضر | مصدر التيار: | 3 فولت |
| الرقم السري: | 7 دبوس الرأس، 16 دبوس اختياري | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | الخطوط الخضراء شاشة OLED الرسومية,واجهة SPI شاشة OLED الرسومية,256x64 شاشة OLED الرسومية,SPI Interface Graphic OLED Display,256x64 Graphic OLED Display |
||
** تحميل ورقة البيانات **
SFOM312YZ7-25664WBYG-01 مواصفات.pdf
شاشة OLED الرسومية 3.12 بوصة واجهة SPI مقدمة المنتج
استعراض سريع للمنتج
الوصف
الـSFOM312YZ7-25664WBYG-01النموذج هو COF Graphic OLED ، مع حجم قطري 3.12 بوصة وارتفاع دقة 256x64 نقطة.هذه الوحدة OLED مدمجة مع SSD1322 IC وتدعم واجهات SPI 6800/8080 و 3/4 خط 8 بتلديها مقاس 100.5 × 33.5.0 مم ، بحجم المنطقة النشطة 76.78 × 19.18 مم. كما يدعم مقياس الرمادي 4 بت ، مع فولتاج إمدادات منطقية 3 فولت. تيار الشاشة عند 50٪ من لوحة التحقق هو 150mA @ 3.0V VDD (القيمة النموذجية) ،مع واجب قيادة 1/64.

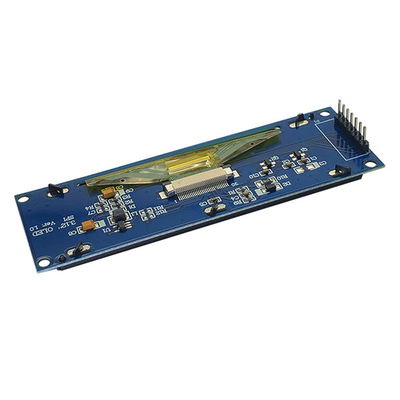

تحتوي الوحدة على PCB مدمج ، مما يسمح للعملاء باستخدام اتصالات الأسلاك دون الحاجة إلى تطوير PCB إضافي لتطبيقاتهم.دائرة VCC المتكاملة على PCB تبسط استخدام العملاءتوفر لوحة PCB هذه ، المجهزة بأربع ثقوب تركيب ، طريقة سهلة للعملاء لتأمين الوحدات في تطبيقاتهم. هذه الوحدة OLED مناسبة لتطبيقات المنزل الذكي ،الأجهزة الطبية، التحكم الصناعي، الخ
خصائص المنتج
| المنتج: | 3شاشة OLED بقيمة 12 بوصة |
| القرار: | دقة 256x64 نقطة |
| وضع العرض: | مصفوفة سلبية |
| البصريات: | كل زوايا النظر |
| واجهة: | 4 أسلاك واجهة SPI |
| الخطوط العريضة: | 100.5 ((L) X 33.5 ((W) X 6.3 ((T) مم |
| المنطقة النشطة: | 76.78 ((L) X 19.18 ((W) مم |
| طريقة القيادة: | 1/64 دورة العمل |
| جهاز التحكم: | SSD1322 |
| المقياس الرمادي: | 16 الدرجة الرمادية |
| درجة حرارة العمل: | -30 درجة مئوية إلى +85 درجة مئوية (يمكن تخصيصها) |
| درجة الحرارة: | -40°C إلى +90°C |
| تشغيل التيار الكهربائي | 3 فولت |
| لون الخط: | أبيض أزرق أصفر أخضر |
| رقم الدبوس: | 7 دبوس الرأس، 16 دبوس اختياري |
| الامتثال: | متوافقة مع REACH و RoHS |
شاشة OLED الرسومية 3.12 بوصة واجهة SPI رسم المنتج
المواصفات الميكانيكية
| البند | المواصفات | الوحدة |
| رسم المخطط | 100.5 ((W) x33.5 ((H) x6.3Max ((T) | ملم |
| منطقة عرض | 78.78 ((W) x21.18 ((H) | ملم |
| المنطقة النشطة | 76.78 ((W) x19.18 ((H) | ملم |
| الشبكة | 256 نقطة × 64 نقطة | ... |
| مساحة البكسل | 0.30 ((W) x0.30 ((H) | ملم |
| حجم البيكسل | 0.28 ((W) x0.28 ((H) | ملم |
تعريف الدبوس
| رقم البين | الرمز | الوظيفة |
|
1 |
الـ GND |
أرضية الدوائر المنطقية هذا دبوس أرضي، وهو أيضاً بمثابة مرجع للدبوس المنطقي، يجب أن يكون متصل بالأرض الخارجية. |
|
2 |
الـ VCC |
إمدادات الطاقة لدوائر وحدات العرض هذا دبوس إمدادات الجهد إنه متصل بمصدر خارجي 3-5 فولت |
| 3 | SCK | خط الساعة |
|
4 |
الـ SDA |
خط البيانات |
|
5 |
الموارد المتجددة
|
هذا الدبوس هو مدخل إشارة إعادة التعيين. عندما يتم سحب الدبوس منخفضًا ، يتم تنفيذ إطلاق الشريحة. حافظ على سحب هذا الدبوس مرتفعًا أثناء التشغيل العادي. |
|
6 |
العاصمة |
هذا الدبوس هو دبوس تحكم البيانات / الأوامر الذي يتصل بجهاز MCU. عندما يتم سحب الدبوس عالياً ، سيتم تفسير البيانات في D [1: 0] على أنها بيانات. عندما يتم سحب الدبوس منخفضًا ، يتم تسجيل البيانات في D [1: 1].0] سيتم نقلها إلى سجل القيادة. |
|
7 |
CS |
هذا الدبوس هو إدخال شريحة تحديد الاتصال إلى MCU. يتم تمكين الشريحة للاتصال MCU فقط عندما يتم سحب CS # منخفضة (منخفضة نشطة |

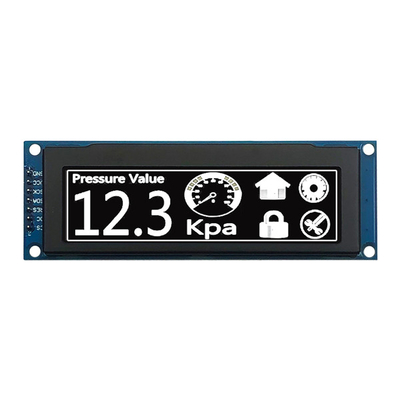

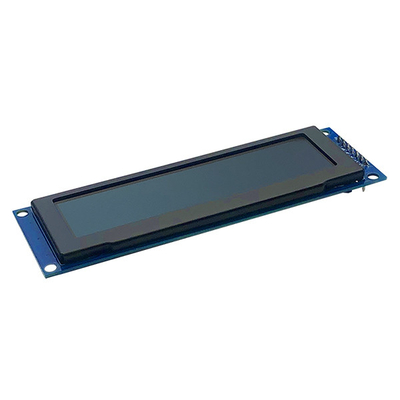

شاشة OLED الرسومية 3.12 بوصة واجهة SPI صورة المنتج
