تفاصيل المنتج:
|
المنتج: | شاشة OLED مقاس 2.42 بوصة (2.4 بوصة). | القرار: | 128 × 64 نقطة |
---|---|---|---|
وضع العرض: | مصفوفة سلبية | بصريات: | كل زوايا الرؤية |
مخطط خافت.: | 71.0 (طول) × 43.5 (عرض) × 6.0 (ارتفاع) (مم) | المنطقة النشطة: | 55.01 (طول) × 27.5 (عرض) (مم) |
مساحة وحدة الصورة: | 0.43 × 0.43 (مم) | طريقة القيادة: | 1/64 دورة العمل |
درجة الحرارة التشغيل: | -40 درجة مئوية إلى +70 درجة مئوية | الرقم السري: | 7 دبابيس رأس |
واجهة: | واجهة SPI | امتثال: | متوافق مع REACH & RoHS |
تسليط الضوء: | شاشة OLED صفراء,واجهة SPI شاشة OLED صفراء,2.42 بوصة شاشة OLED صفراء,SPI Interface Yellow OLED Display,2.42 Inch Yellow OLED Display |
SFOM242YZ7-12864WBYG-01 مواصفات.pdf
شاشة الرسومات SPI OLED 2.42 بوصة مقدمة المنتج
استعراض سريع للمنتج
الوصف
تكنولوجيا SAEF SFOMS242YZ7-12864WBYG-01 هي وحدة OLED من نوع الرسومات COB بنموذج قطرية 128x64. حجم المنطقة النشطة هو 2.42 ′′ قطري مع بعد وحدة 71.0 ′′ 43.5 ملم. هذا 2.42 بوصة وحدة OLED لديها بنيت في IC SPD0301، ويتمتع بنسبة تباين عالية 20،000: 1. هناك العديد من خيارات الواجهة للاختيار من بينها ، بما في ذلك واجهة SPI و IIC (I2C). يتراوح جهد إمدادات المنطق من 1.65V-3.3V ،القيمة العادية هي 2.8 فولت. الألوان المتاحة هي الأبيض والصفراء والأزرق والأخضر والأحمر.
SFOMS242YZ7-12864WBYG-01 وحدة OLED هي في الأصل بدون لمسة ، ولكن لوحة اللمس قابلة للتخصيص. يتم استخدامها على نطاق واسع في المحلل الطبي ، والقياس والأداة ، وأجهزة الاستشعار ، محطة POS ،قارئ نقودجهاز يدوي وآلة طلب الطعام المحمولة الخ
شاشة الرسومات SPI OLED 2.42 بوصة

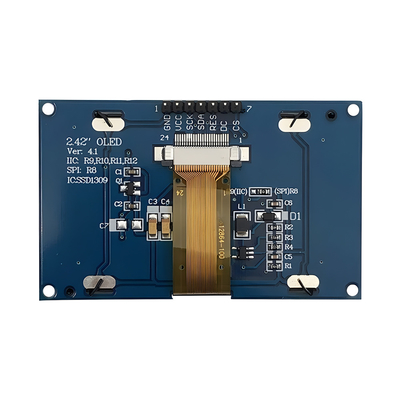

تعريف دبوس الواجهة
رقم PIN | الرمز | الوصف |
1 | الـ GND | أرضية الدوائر المنطقية |
2 | VDD | مصدر الطاقة للمنطق |
3 | SCK | مدخلات الساعة المتسلسلة |
4 | الـ SDA | إدخال البيانات المتسلسلة |
5 | الـ RST | هذا الدبوس هو مدخل إشارة إعادة ضبط. عندما يكون الدبوس منخفضًا ، يتم تشغيل الشريحة. حافظ على سحب هذا الدبوس مرتفعًا أثناء التشغيل الطبيعي. |
6 |
العاصمة |
هذا دبوس هو دبوس تحكم البيانات / الأوامر. عندما يتم سحب الدبوس عالية وتحديد وضع واجهة سلسلة، والبيانات في SDIN سيتم تفسيرها على أنها بيانات. عندما يتم سحبها منخفضة، سيتم نقل البيانات في SDIN إلى سجل الأوامر. |
7 | CS | تحديد الشريحة. يتم تحديد الشريحة عندما يكون CS0 = L. |
الدرجات القصوى المطلقة
المعلم |
الرمز | دقيقة | ماكس | الوحدة |
الملاحظات |
فولتاج الإمداد للمنطق | VDD | -صفر3 | 4 | V | 1، 2 |
فولتاج التوريد للعرض | الـ VCC | 8 | 17 | V | 1، 2 |
درجة حرارة العمل | القمة | -40 | 70 | .C | |
درجة حرارة التخزين | TSTG | -40 | 85 | .C | 3 |
وقت الحياة (220 cd/m2) | 13,000 | - | ساعة | 4 ((1) | |
مدة الحياة (200 cd/m2) | 15,000 | - | ساعة | 4 ((2) | |
وقت الحياة (180 cd/m2) |
16,000 | - | ساعة |
4 ((3) |
خصائص التيار المباشر
السمات |
الرمز | الشروط | دقيقة | النوع | ماكس |
الوحدة |
فولتاج الإمداد للمنطق | VDD | 1.65 | 2.8 | 3.3 | V | |
فولتاج التوريد للعرض | الـ VCC | 11.5 | 12 | 12.5 | V | |
مدخلات عالية المستوى | فيروس نقص المناعة | 0.8×VDD | - | - | V | |
مدخلات منخفضة المستوى | VIL | - | - | 0.2×VDD | V | |
إنتاج عالي المستوى | VOH | IOUT = 100μA، 3.3MHz | 0.9×VDD | - | - | V |
إنتاج منخفض المستوى | VOL | IOUT = 100μA، 3.3MHz | - | - | 0.1×VDD | V |
تيار إمداد VDD VDD = 2.8V، VCC = 12، IREF = 10uA ، لا لوحة مثبتة الشاشة مفتوحة، كل شيء مفتوح |
IDD |
التباين = FFh |
- |
90 |
110 |
μA |
تيار إمدادات VCC VDD = 2.8V، VCC = 12، IREF = 10uA، بدون لوحة المرفقة الشاشة مفتوحة، كل شيء مفتوح |
الـ ICC |
- |
450 |
580 |
μA |
|
إنتاج القطاع التيار VDD = 2.8 فولت VCC = 12 فولت IREF=10uA، الشاشة تعمل |
أناالـ SEG |
التباين = FFh | 280 | 310 | 340 |
μA |
التباين = AFh | - | 215 | - | |||
التباين = 7Fh | - | 155 | - | |||
التباين = 3Fh | - | 78 | - | |||
التباين=0Fh | 20 | - | ||||
حالي وضع النوم لـ VDD |
IDD، النوم |
VDD = 1.65V ~ 3.3V ، VCC = 7V ~ 16V الشاشة مغلقة، لا لوحة مربوطة |
- |
- |
10 |
μA |
حاله حاله النوم لـ VCC |
(آيكس) ، النوم |
VDD = 1.65V ~ 3.3V ، VCC = 7V ~ 16V الشاشة مغلقة، لا لوحة مربوطة |
- |
- |
10 |
μA |
المواصفات الكهربائية
السمات |
الرمز | الشروط | دقيقة | النوع | ماكس | الوحدة | ||
استهلاك التيار في الوضع الطبيعي | جميع البكسلات تعمل | - | 17 | 25 | mA | |||
استهلاك التيار في وضع الاستعداد | وضع الاستعداد 10% من البكسلات | - | 0.5 | 1.5 | mA | |||
استهلاك الطاقة في الوضع الطبيعي | جميع البكسلات تعمل | - | 71.5 | 97.5 | mW | |||
استهلاك الطاقة في وضع الاستعداد | وضع الاستعداد 10% من البكسلات | - | 6.5 | 19.5 | mW | |||
السطوع | لبر | - | 90 | 110 | - | cd/m2 | ||
(سي.آي.إي) (أبيض) |
(x) (y) |
عام 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|||
تناقض الغرفة المظلمة | CR | - | 2000:1 | - | - | |||
زاوية النظر
|
- | 160 | - | - | درجة |
خصائص توقيت الواجهة المتسلسلة (SPI من 4 أسلاك)
الرمز |
الوصف | دقيقة | ماكس |
الوحدة |
الدراجة | وقت دورة الساعة | 250 | - | ns |
tAS | وقت إعداد العنوان | 150 | - | ns |
أيه ه | وقت انتظار العنوان | 150 | - | ns |
tCSS | وقت إعداد شريحة الاختيار | 120 | - | ns |
tCSH | وقت الاحتفاظ بالشريحة | 60 | - | ns |
tDSW | كتابة وقت إعداد البيانات | 50 | - | ns |
tDHW | كتابة وقت انتظار البيانات | 15 | - | ns |
tCLKL | ساعة الوقت المنخفض | 100 | - | ns |
tCLKH | الساعة العليا | 100 | - | ns |
tR | وقت النهوض | - | 15 | ns |
tF |
وقت الخريف | - | 15 |
ns |
حالة اختبار الموثوقية
البند |
الشروط |
المعايير |
عملية الحرارة العالية | 70.C، 240 ساعة |
العمليات وظائف العمل. |
عملية درجة حرارة منخفضة | -40 درجة مئوية، 120 ساعة | |
تخزين درجة حرارة عالية | 85.C، 120 ساعة | |
تخزين في درجة حرارة منخفضة | -40 درجة مئوية، 120 ساعة | |
تشغيل درجة حرارة عالية ورطوبة عالية | 65.C، 90 ٪ RH، 120 ساعة | |
الصدمة الحرارية |
-40°C ~ 85°C (-40°C / 30min؛ عبور / 3min؛ 85°C / 30min؛ عبور / 3min) دورة واحدة: 66min، 100 دورة |

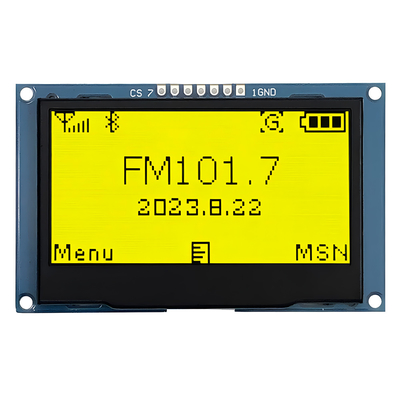

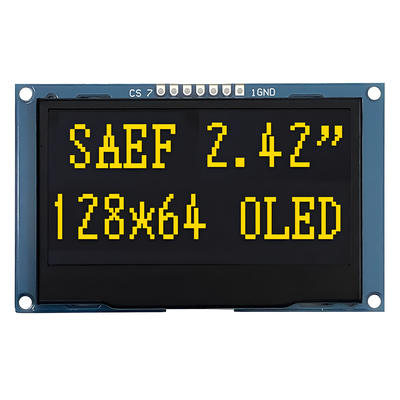

شاشة رسمية SPI OLED 2.42 بوصة صورة المنتج
