تفاصيل المنتج:
|
| المنتج: | شاشة OLED مقاس 2.42 بوصة (2.4 بوصة). | القرار: | 128 × 64 نقطة |
|---|---|---|---|
| وضع العرض: | مصفوفة سلبية | بصريات: | كل زوايا الرؤية |
| مخطط خافت.: | 71.0 (طول) × 43.5 (عرض) × 6.0 (ارتفاع) (مم) | المنطقة النشطة: | 55.01 (طول) × 27.5 (عرض) (مم) |
| مساحة وحدة الصورة: | 0.43 × 0.43 (مم) | طريقة القيادة: | 1/64 دورة العمل |
| درجة الحرارة التشغيل: | -40 درجة مئوية إلى +70 درجة مئوية | الرقم السري: | 7 دبابيس رأس |
| واجهة: | واجهة SPI | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | واجهة SPI شاشة OLED الرسومية,شاشة OLED الرسومية باللون الأصفر,2.4 بوصة شاشة OLED الرسومية,Yellow Color Graphic OLED Display,2.4 Inch Graphic OLED Display |
||
SFOM242YZ7-12864WBYG-01 مواصفات.pdf
7 دبوس2.42 بوصة OLED 128x64 واجهة SPI مقدمة المنتج
تكنولوجيا SAEF SFOMS242YZ7-12864WBYG-01 هي وحدة OLED من نوع الرسوم البيانية 128x64 COB. حجم المنطقة النشطة هو 2.42 ′′ قطري مع بعد وحدة 71.0 ′′ 43.5 ملم. هذا 2.42 بوصة وحدة OLED لديها بنيت في IC SPD0301، ويتمتع بنسبة تباين عالية 20،000: 1. هناك العديد من خيارات الواجهة للاختيار من بينها ، بما في ذلك واجهة SPI و IIC (I2C). يتراوح جهد إمدادات المنطق من 1.65V-3.3V ،القيمة العادية هي 2.8 فولت. الألوان المتاحة للإنبعاثات هي الأبيض، الأصفر، الأزرق، الأخضر والأحمر.
SFOMS242YZ7-12864WBYG-01 وحدة OLED هي في الأصل بدون لمسة ، ولكن لوحة اللمس قابلة للتخصيص. يتم استخدامها على نطاق واسع في المحلل الطبي ، والقياس والأداة ، وأجهزة الاستشعار ، محطة POS ،قارئ نقودجهاز يدوي وآلة طلب الطعام المحمولة الخ
| المنتج: | 2.42" ((2.4") بوصة شاشة OLED | القرار: | دقة 128x64 نقطة |
|---|---|---|---|
| وضع العرض: | مصفوفة سلبية | البصريات: | كل زوايا النظر |
| الخطوط العريضة: | 71.0 ((L) X 43.5 ((W) X 6.0 ((T) mm | المنطقة النشطة: | 55.01 ((L) X 27.5 ((W) mm |
| مسافة البيكسل: | 0.43 × 0.43 ملم | طريقة القيادة: | 1/64 دورة العمل |
| درجة حرارة العمل: | -40°C إلى +70°C | رقم الدبوس: | 7 دبوس العنوان |
| واجهة: | SPI، I2C اختياري | الامتثال: | متوافقة مع REACH و RoHS |
7 دبوس2.42 بوصة OLED 128x64 واجهة SPI رسم المنتج
تعريف دبوس الواجهة
| رقم PIN | الرمز | الوصف |
| 1 | الـ GND | أرضية الدوائر المنطقية |
| 2 | VDD | مصدر الطاقة للمنطق |
| 3 | SCK | مدخلات الساعة المتسلسلة |
| 4 | الـ SDA | إدخال البيانات المتسلسلة |
| 5 | الـ RST | هذا الدبوس هو مدخل إشارة إعادة ضبط. عندما يكون الدبوس منخفضًا ، يتم تشغيل الشريحة. حافظ على سحب هذا الدبوس مرتفعًا أثناء التشغيل الطبيعي. |
|
6 |
العاصمة |
هذا دبوس هو دبوس تحكم البيانات / الأوامر. عندما يتم سحب الدبوس عالية وتحديد وضع واجهة سلسلة، والبيانات في SDIN سيتم تفسيرها على أنها بيانات. عندما يتم سحبها منخفضة، سيتم نقل البيانات في SDIN إلى سجل الأوامر. |
| 7 | CS | تحديد الشريحة. يتم تحديد الشريحة عندما يكون CS0 = L. |
الدرجات القصوى المطلقة
|
المعلم |
الرمز | دقيقة | ماكس | الوحدة |
الملاحظات |
| فولتاج الإمداد للمنطق | VDD | -صفر3 | 4 | V | 1، 2 |
| فولتاج التوريد للعرض | الـ VCC | 8 | 17 | V | 1، 2 |
| درجة حرارة العمل | القمة | -40 | 70 | .C | |
| درجة حرارة التخزين | TSTG | -40 | 85 | .C | 3 |
| وقت الحياة (220 cd/m2) | 13,000 | - | ساعة | 4 ((1) | |
| مدة الحياة (200 cd/m2) | 15,000 | - | ساعة | 4 ((2) | |
|
وقت الحياة (180 cd/m2) |
16,000 | - | ساعة |
4 ((3) |
الملاحظة 1: جميع الجهود المذكورة أعلاه تعتمد على VSS = 0V.
الملاحظة 2: عندما تستخدم هذه الوحدة بعد القيم القصوى المطلقة المذكورة أعلاه، قد يحدث كسر دائم للوحدة.من المستحسن استخدام هذه الوحدة في ظل الشروط المذكورة في القسم 3. الخصائص البصرية والكهربائية إذا تم استخدام هذه الوحدة بعد هذه الظروف ، فقد يحدث خلل في تشغيل الوحدة وقد تتدهور موثوقية الوحدة.
الملاحظة 3: نطاقات درجة الحرارة المحددة لا تشمل جهاز الاستقطاب.
يجب أن تكون درجة حرارة جهاز الاستقطاب 80.
الملاحظة 4: (1) تعيين 220 cd/m2
- إعداد التباين: 0x44
- معدل الإطار: 105 هرتز
- تحديد الدفع: 1/64
(2) تعيين 200 cd/m2
- إعداد التباين: 0x3e
- معدل الإطار: 105 هرتز
- تحديد الدفع: 1/64
(3) تعيين 180 cd/m2
- إعداد التباين: 0x37
- معدل الإطار: 105 هرتز
- تحديد الدفع: 1/64
خصائص التيار المباشر
|
السمات |
الرمز | الشروط | دقيقة | النوع | ماكس |
الوحدة |
| فولتاج الإمداد للمنطق | VDD | 1.65 | 2.8 | 3.3 | V | |
| فولتاج التوريد للعرض | الـ VCC | 11.5 | 12 | 12.5 | V | |
| مدخلات عالية المستوى | فيروس نقص المناعة | 0.8×VDD | - | - | V | |
| مدخلات منخفضة المستوى | VIL | - | - | 0.2×VDD | V | |
| إنتاج عالي المستوى | VOH | IOUT = 100μA، 3.3MHz | 0.9×VDD | - | - | V |
| إنتاج منخفض المستوى | VOL | IOUT = 100μA، 3.3MHz | - | - | 0.1×VDD | V |
|
تيار إمداد VDD VDD = 2.8V، VCC = 12، IREF = 10uA ، لا لوحة مثبتة الشاشة مفتوحة، كل شيء مفتوح |
IDD |
التباين = FFh |
- |
90 |
110 |
μA |
|
تيار إمدادات VCC VDD = 2.8V، VCC = 12، IREF = 10uA، بدون لوحة المرفقة الشاشة مفتوحة، كل شيء مفتوح |
الـ ICC |
- |
450 |
580 |
μA |
|
|
إنتاج القطاع التيار VDD = 2.8 فولت VCC = 12 فولت IREF=10uA، الشاشة تعمل |
أناالـ SEG |
التباين = FFh | 280 | 310 | 340 |
μA |
| التباين = AFh | - | 215 | - | |||
| التباين = 7Fh | - | 155 | - | |||
| التباين = 3Fh | - | 78 | - | |||
| التباين=0Fh | 20 | - | ||||
|
حالي وضع النوم لـ VDD |
IDD، النوم |
VDD = 1.65V ~ 3.3V ، VCC = 7V ~ 16V الشاشة مغلقة، لا لوحة مربوطة |
- |
- |
10 |
μA |
|
حاله حاله النوم لـ VCC |
(آيكس) ، النوم |
VDD = 1.65V ~ 3.3V ، VCC = 7V ~ 16V الشاشة مغلقة، لا لوحة مربوطة |
- |
- |
10 |
μA |
المواصفات الكهربائية
|
السمات |
الرمز | الشروط | دقيقة | النوع | ماكس | الوحدة | ||
| استهلاك التيار في الوضع الطبيعي | جميع البكسلات تعمل | - | 17 | 25 | mA | |||
| استهلاك التيار في وضع الاستعداد | وضع الاستعداد 10% من البكسلات | - | 0.5 | 1.5 | mA | |||
| استهلاك الطاقة في الوضع الطبيعي | جميع البكسلات تعمل | - | 71.5 | 97.5 | mW | |||
| استهلاك الطاقة في وضع الاستعداد | وضع الاستعداد 10% من البكسلات | - | 6.5 | 19.5 | mW | |||
| السطوع | لبر | - | 90 | 110 | - | cd/m2 | ||
| (سي.آي.إي) (أبيض) |
(x) (y) |
عام 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|||
| تناقض الغرفة المظلمة | CR | - | 2000:1 | - | - | |||
|
زاوية النظر |
- | 160 | - | - | درجة | |||

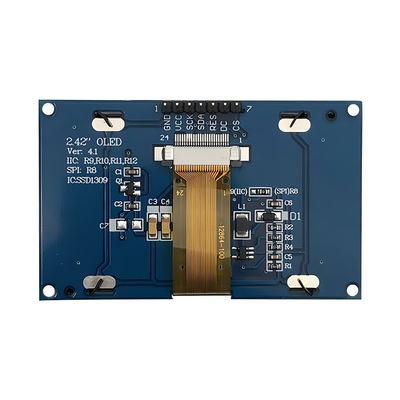

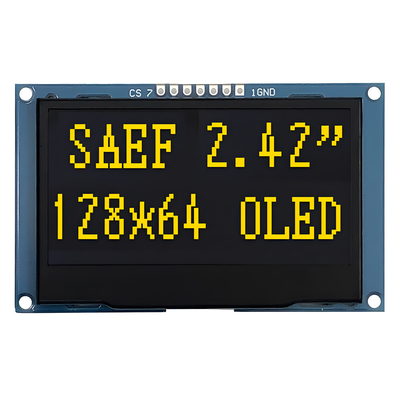

7 دبوس2.42 بوصة OLED 128x64 SPI واجهة الصورة المنتج
