تفاصيل المنتج:
|
| المنتج: | وحدة عرض OLED مقاس 0.96 بوصة | القرار: | الرسومات 128x64 |
|---|---|---|---|
| سائق IC: | SSD1306BZ أو ما يعادله | مخطط خافت.: | 26.7x19.26x1.41 (ملم) |
| عرض اللون: | الأبيض والأزرق اختيارية | شاشة لمسة: | بدون شاشة تعمل باللمس (اختياري) |
| اتجاه الرؤية: | كل زوايا الرؤية | واجهة: | 6800، 8080 ، SPI ، I2C |
| الاتصال: | لحام / بار الساخن (يمكن تخصيصه) | الرقم السري: | 30 دبوس (يمكن تخصيصها) |
| حياة: | 50،000 ساعة @60cd/m2 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | وحدة العرض OLED لمواجهة SPI,وحدة عرض OLED مقاس 0.96 بوصة,وحدة عرض OLED 128x64,0.96 Inch OLED Display Module,128x64 OLED Display Module |
||
0.96 بوصة شاشة OLED واجهة SPI مقدمة المنتج
استعراض سريع للمنتج
الوصف
SF-OS096HX-12864W-01 هي وحدة عرض OLED الرسومية COG بدقة 128 × 64 ، بحجم قطري 0.96 بوصة. تم تصميم النموذج على أنه مستوى المستهلك الذي يتمتع بميزة السعر التنافسي.الوحدة مدمجة مع SSD1306 IC؛ يدعم 6800 ، 8080 ، I2C و 4-اللاسلكي واجهة SPI المتسلسلة. فولتش التغذية للمنطق هو 3 فولتش التغذية للشاشة هو 7.5 فولتشاشة مع 50٪ لوحة التحقق من التيار هو 6mA @ 7.5 فولت سي سي (القيمة النموذجية)، واجب القيادة 1/64.
SF-OS096HX-12864W-01 هذه الوحدة COG Graphic OLED البالغة 0.96 بوصة مناسبة للأجهزة القابلة للارتداء وتطبيقات المنازل الذكية وما إلى ذلك. يمكن أن تعمل هذه الوحدة في درجات الحرارة من -40 °C إلى +70 °C.درجات حرارة تخزينها تتراوح من -40°C إلى +85°C.
مزايا المنتج
شركة SAEF Technology هي شركة متخصصة في توفير وحدات OLED. نحن نقدم مجموعة واسعة من وحدات OLED (PMOLED) المعتادة المتحركة المتحركة / OLED المرسومة المرسومة والتصميم المخصصشاشات OLED الرسومية ولوحات عرض OLEDتتضمن الهيكل الميكانيكي أنواع Chip on Board (COB) ، Chip on Glass (COG) ، TAB (Tape Automated Bonded). يمكن للعملاء ترقية التطبيقات من STN LCD إلى شاشات OLED بسهولة.يتميز وحدات SAEF OLED بجميع المزايا الهامة:
0.96 بوصة عرض OLED رقيق رسم المنتج
تعريف دبوس الواجهة
| رقم التعريف | الرمز | النوع | وصف الوظائف | |||||
| 1 | NC ((GND) | (ب) | يجب أن تكون متصلة بالأرض الخارجية | |||||
| 2 | C2P |
أنا |
C1P/C1N-Pin لمكثف مضخة الشحن C2P/C2N-Pin لمكثف مضخة الشحن قم بتوصيل بعضها ببعض بواسطة مكثف يجب أن يطفو عندما لا تستخدم مضخة الشحن |
|||||
| 3 | C2N |
كما هو موضح أعلاه |
||||||
| 4 | C1P | كما هو موضح أعلاه | ||||||
| 5 | C1N | كما هو موضح أعلاه | ||||||
|
6 |
VBAT |
(ب) |
إمدادات الطاقة لدوائر تحكم مضخة الشحن يجب أن تكون متصلة بمصدر خارجي عندما تستخدم مضخة الشحن. يجب أن تكون عائمة عندما لا تستخدم مضخة الشحن. |
|||||
| 7 | NC | NC | ||||||
| 8 | الـ VSS | (ب) | يجب أن تكون متصلة بالأرض الخارجية | |||||
| 9 | VDD | (ب) | دبوس الطاقة للدائرة المنطقية يجب أن تكون متصلة بمصدر خارجي | |||||
| 10 | BS0 | واجهة تحديد الدبابيس | ||||||
| 11 | BS1 | واجهة تحديد الدبابيس | ||||||
| 12 | ب.س. | واجهة تحديد الدبابيس | ||||||
| 13 | (سي إس) | أنا | الشريحة حدد دبوس المدخلات | |||||
| 14 | RES# | أنا | إعادة تعيين دبوس المدخلات | |||||
|
15 |
D/C# |
أنا |
هنا دبوس التحكم في البيانات عندما يتم سحب الدبوس عاليا، والبيانات في D[7:0] هي البيانات. عندما يتم سحب الدبوس منخفضًا ، تكون البيانات في D[7:0] أمرًا. في وضع I2C ، يعمل هذا الدبوس كSA0 لقسم عنوان العبد. عندما يتم تحديد واجهة سلسلة من 3 أسلاك ، يجب توصيل هذا الدبوس إلى VSS |
|||||
|
16 |
R/W# |
أنا |
قراءة / كتابة تحديد الدبوس. يتم تحديدها، يجب أن يكون هذا الدبوس متصل |
|||||
|
17 |
# |
أنا |
قراءة / كتابة تمكين دبوس. يتم تحديدها، يجب أن يكون هذا الدبوس متصل |
|||||
| 18 | D0 |
إدخال/خروج |
هذه هي حافلة بيانات ثمانية البتات ثنائية الاتجاه ليتم توصيلها إلى حافلة بيانات المعالج الدقيق. عندما يتم تحديد وضع الواجهة المتسلسلة ، يجب الاحتفاظ D2 NC ، D1 سيكون مدخل البيانات المتسلسلة: SDIN ، D0 سيكون مدخل الساعة المتسلسلة: SCLK. عندما يتم تحديد وضع I2C ، يجب ربط D2 ، D1 معًا وتخدم كإدخال SDA و D0 هو مدخل الساعة المتسلسلة ، SCL. |
|||||
| 19 ~ 25 | D1~D7 |
هذه هي حافلة بيانات ثمانية البتات ثنائية الاتجاه ليتم توصيلها إلى حافلة بيانات المعالج الدقيق. عندما يتم تحديد وضع الواجهة المتسلسلة ، يجب الاحتفاظ D2 NC ، D1 سيكون مدخل البيانات المتسلسلة: SDIN ، D0 سيكون مدخل الساعة المتسلسلة: SCLK. عندما يتم تحديد وضع I2C ، يجب ربط D2 ، D1 معًا وتخدم كإدخال SDA و D0 هو مدخل الساعة المتسلسلة ، SCL. |
||||||
|
26 |
IREF |
أنا |
المرجعية الحالية لتعديل الوضوح. هذا هو نقطة مرجعية للتيار الخارجي للقطاع. يجب توصيل المقاومة بين هذا الدبوس و VSS.ضبط التيار عند 12.5 uA كحد أقصى. |
| 27 | VCOMH | أوه |
مستوى الجهد الإشارة COM غير محدد. يجب توصيل مكثف بين هذا الدبوس و VSS. |
|
28 |
الـ VCC |
(ب) |
مصدر الطاقة لجهد القيادة OLED. يجب توصيل مكثف بين هذا الدبوس و VSS ، عندما يتم استخدام مضخة الشحن. يجب توصيله بمصدر خارجي عندما لا تستخدم مضخة الشحن. |
| 29 | VLSS | (ب) | هذا دبوس أرضي تشبيه يجب أن يكون متصلًا بـ VSS من الخارج |
| 30 | NC ((GND) | (ب) | يجب أن تكون متصلة بالأرض الخارجية |
الدرجات القصوى المطلقة
| الخصائص | الرمز | القيمة القياسية | الوحدة | الملاحظات | ||
| MIN | النوع | ماكس | ||||
| تشغيل الكهرباء | VDD | -صفر3 | - | +40 | V | 1,2 |
| تشغيل الكهرباء | VBAT | -صفر3 | - | 4.5 | V | 1,2 |
| تشغيل الكهرباء | الـ VCC | 0 | - | 15.0 | V | 1,2 |
| درجة حرارة العمل | (TOPR) | -40 | - | +70 | 0C | |
| درجة حرارة التخزين | TSTG | -40 | - | +85 | 0C | 3 |
| فترة الحياة (120 cd/m2) | 10000 | - | - | ساعة | 4 | |
| فترة الحياة (80 cd/m2) | 30000 | - | - | ساعة | 4 | |
| فترة الحياة (60 cd/m2) | 50000 | - | - | ساعة | 4 | |
الملاحظة 1: جميع الجهود المذكورة أعلاه تستند إلى VSS = 0V .
الملاحظة 2: عندما تستخدم هذه الوحدة فوق القيم القصوى المطلقة المذكورة أعلاه، قد يحدث كسر دائم للوحدة.من المرغوب فيه استخدام هذه الوحدة في ظل الظروف المحددة في القسم 9-1إذا تم استخدام هذه الوحدة بعد هذه الظروف، فقد يحدث خلل في وظيفة الوحدة وقد تتدهور موثوقية الوحدة.
الملاحظة 3: نطاقات درجة الحرارة المحددة لا تشمل جهاز الاستقطاب. يجب أن تكون الحد الأقصى لدرجة حرارة جهاز الاستقطاب 80.
الملاحظة 4: VCC = 9.0V، Ta = 25°C، 50% لوحة الشطرنج.
يتم تحديد نهاية الحياة على أنها 50٪ من السطوع الأولي الذي تم الوصول إليه. يتم تقدير متوسط عمر التشغيل في درجة حرارة الغرفة عن طريق التشغيل المتسارع في ظروف درجة حرارة عالية.
الخصائص الكهربائية المتواصلة
| الرمز | المعلم | حالة الاختبار | القيمة القياسية | الوحدة | ||
| MIN | النوع | ماكس | ||||
| VDD | فولتاج إمدادات المنطق | - | 1.65 | 2.8 | 3.3 | V |
| VBAT | فولتاج إمدادات جهاز تنظيم مضخة الشحن | مضخة الشحن الداخلية تعمل | 3.5 |
- |
4.2 | V |
| الـ VCC | الجهد التشغيلي لجهاز OLED (يتولد عن طريق مضخة الشحن) | مضخة الشحن الداخلية تعمل | 7.0 | 7.5 | V | |
| الـ VCC | الجهد التشغيلي لجهاز OLED (يتم توفيره من الخارج) | تعطيل مضخة الشحن الداخلية | 8.5 | 9.0 | 9.5 | V |
| فيروس نقص المناعة | مستوى مدخلات منطقية عالية | 0.8*VDD | - | - | V | |
| VIL | مستوى مدخل منطقي منخفض | - | - | 0.2*VDD | V | |
| VOH | مستوى الخروج المنطقي العالي | IOUT = 100μA، 3.3MHz | 0.9*VDD | - | - | V |
| VOL | مستوى الخروج المنطقي المنخفض | IOUT = 100μA، 3.3MHz | - | - | 0.1*VDD | V |
| IDD، النوم | IDD، وضع النوم الحالي | - | - | 10 | يو إيه | |
| إيبات، النوم | IBAT، وضع النوم الحالي | - | - | 10 | يو إيه | |
| (آيكس) ، النوم | التيار الحالي في وضع النوم | - | - | 10 | يو إيه | |
| IDD | تيار إمداد VDD | - | 50 | 150 | يو إيه | |
| الـ ICC |
تيار إمدادات VCC (VCC يتم توفيرها خارجياً) |
VDD = 2.8V، VCC = 9V، 100% منطقة العرض |
- |
9.0 | 15.0 | mA |
|
إيبات |
تيار إمداد IBAT (VCC يتم إنشاؤه بواسطة مضخة الشحن) |
VDD = 2.8V، VCC = 7.25V، 100% منطقة العرض |
- |
25.6 |
32.0 |
mA |
الخصائص البصرية
| الرمز | المعلم | الحالة | القيمة القياسية | الوحدة | ||
| MIN | النوع | ماكس | ||||
| لبر |
السطوع (VCC يتم توفيرها خارجياً) |
120 |
- |
- |
cd/m2 | |
|
لبر |
السطوع (VCC يتم إنشاؤه بواسطة مضخة الشحن) |
80 |
120 |
- |
cd/m2 |
|
| (x) | (سي.آي.إي) (أبيض) | عام 1931 | 0.25 | 0.29 | 0.33 | |
| (y) | 0.27 | 0.31 | 0.35 | |||
| CR | تناقض الغرفة المظلمة | - | 2000:1 | - | ||
| زاوية النظر | - | 160 | - | درجة | ||

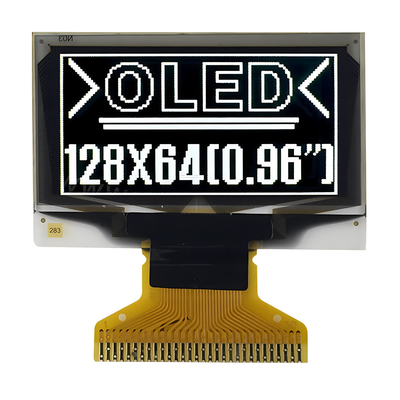

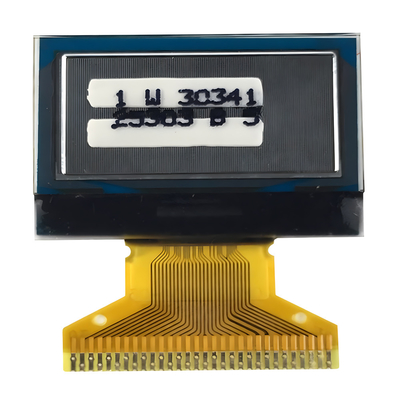

0.96 بوصة عرض OLED رقيق صورة المنتج
