تفاصيل المنتج:
|
| المنتج: | شاشة LCD TFT 2.2 بوصة | القرار: | 176×220 |
|---|---|---|---|
| سائق IC: | ILI9225G | شاشة لمسة: | لوحة لمسة مقاومة (اختياري) |
| أبعاد الغطاء الزجاجي: | قابلة للتخصيص | اتجاه الرؤية: | 12:00 |
| واجهة: | SPI 3 خط RGB (قابل للتخصيص) | الرقم السري: | 40 دبابيس (قابلة للتخصيص) |
| الاتصال: | التوصيل (قابل للتخصيص) | إضاءة السطح: | 200 cd/m2 (نيتس) (يمكن تخصيصها) |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 2.2 بوصة شاشة TFT LCD,176x220 نقطة TFT شاشة LCD,واجهة SPI RGB TFT شاشة LCD,176x220 Dots TFT LCD Display,SPI RGB Interface TFT LCD Display |
||
SF-TC220I-9752C-T المواصفات_IC-ILI9225G.pdf
شاشة لمس مقاومة TFT LCD 2.2 بوصة SPI& RGB واجهة المنتج مقدمة
استعراض سريع للمنتج
الوصف
آمنةSF-TC220I-9752C-Tهي وحدة عرض LCD TFT LCD مسافة 2.2 بوصة متقاطعة كاملة اللون 176x220 QCIF. تم بناء وحدة TFT LCD هذه مساحة 2.2 بوصة مع IC ILI9225G ؛ وهي تدعم 3 خطوط SPI و RGB Interface.SF-TC220I-9752C-Tالنموذج يحتوي على حجم الوحدة41.7×56.16×335ملم وحجم المساحة النشطة 43.56 × 34.85 ملم ؛ تم دمج وحدة تحكم ILI9225G على الوحدة ، وتتراوح جهد إمدادات المنطق من 1.6 فولت إلى 3.3 فولت.
هذه وحدة LCD TFT 2.2 ′′ هي وضع صورة، إذا كنت ترغب في استخدام وضع المناظر الطبيعية يرجى الاتصال بنا للحصول على مزيد من الدعم الفني.2 "الموديل LCD يتميز بدقة تصل إلى 200 cd / m2 ((القيمة النموذجية)، يمكن أن تعمل في درجات الحرارة من -20 °C إلى +70 °C؛ درجات حرارة تخزينها تتراوح من -30 °C إلى +80 °C.
SF-TC220I-9752C-Tهو شاشة TFT 2.2 بوصة مع شاشة لمس مقاومة (RTP)وحدة TFT LCD،هذه وحدة LCD لديها لوحة سطح مضادة للوهج، اتجاه الرؤية 12 ساعة، انعكاس نطاق الرمادي 6 ساعات. وحدة متوفرة أيضا لغير اختيار الشاشة اللمسية التي جزء لا.SF-TC220I-9752C-N.
شاشة لمس مقاومة TFT LCD 2.2 بوصة SPI& RGB منتج واجهةالرسم
وصف رقم PIN
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | LED-A | أنا | الـ LED Anode |
| 2 | LED-K | أنا | الكاثود LED |
| 3 | LED-K | أنا | الكاثود LED |
| 4 | LED-K | أنا | الكاثود LED |
| 5 | الـ GND | أنا | الأرض |
| 6 | يو دي | أنا | إشارة مدخل لوحة اللمس |
| 7 | يو يو | أنا | إشارة مدخل لوحة اللمس |
| 8 | XR | أنا | إشارة مدخل لوحة اللمس |
| 9 | XL | أنا | إشارة مدخل لوحة اللمس |
| 10 | الـ GND | أنا | الأرض |
| 11 | CS | أنا | دبوس الدخول لإشارة اختيار الشريحة |
| 12 | VSYNC | أنا | إشارة المزامنة العمودية |
| 13 | HSYNC | أنا | إشارة مزامنة أفقية |
| 14 | DOTCLK | أنا | إشارة الساعة لعينة كل تاريخ |
| 15 | إمكاني | أنا | عرض إشارة ON / OFF في وضع RGB |
| 16 | إعادة تعيين | أنا | إشارة الدخول LCM إعادة تعيين |
| 17 | SDI | أنا | إدخال البيانات المتسلسلة |
| 18 | الـ SCL | أنا |
كتابة إشارة الشريط الضوئي دبوس مدخل؛ في وضع SPI، هو ساعة متزامنة! |
| 19 | الـ GND | أنا | الأرض |
| 20-37 | DB17-DB0 | إدخال/خروج | عرض بيانات إدخال/خروج |
| 38 | الـ GND | أنا | الأرض |
| 39 | الـ VCC | أنا | إمدادات الطاقة 2.8 فولت |
| 40 | الـ GND | أنا | الأرض |
الدرجات القصوى المطلقة
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 1.6 ~ 3.3 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
خصائص التيار المباشر (VDD=2.8V،Ta=25°C)
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | حالة الاختبار |
| الجهد التشغيلي | VDD | 2.6 | 2.8 | 3.3 | V | - |
| تيار التوريد | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| الجهد المدخل | فيروس نقص المناعة | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| تيار تسرب المدخل | IIL | -واحد0 | - | 1.0 | mA | VIN=VDD أو VSS |
الضوء الخلفي الخصائص الكهربائية البصرية
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
الاختبار الحالة |
ملاحظة |
| فولتاج التغذية | Vf | 3.0 | 3.2 | 3.4 | V | إذا = 45 mA | - |
| تيار التوريد | إذا | - | 45 | - | mA | - | - |
| الجهد العكسي | Vr | - | - | 5 | V | - | |
| تبديد الطاقة | Pd | - | 288 | - | mW | - | |
| كثافة الضوء لـ LCM |
- |
150 | 200 | - | Cd/m2 | إذا = 45 mA | - |
| التوحيد لـ LCM | - | 80 | - | - | % | إذا = 45 mA | - |
| لون الضوء الخلفي | الأبيض | ||||||
مواصفات لوحة الشاشة اللمسية
| البند | الرمز | دقيقة. | النوع | (ماكس) | الوحدة | ملاحظة |
| الشفافية | - | - | 82 | - | % | JIS K-7105 |
| الضباب | - | - | 1 | - | % | JIS K-7105 |
| صلابة السطح | - | - | 3 | - | هـ | 150gf 45 درجة |
| قوة القشرة من FPC | - | 5 | - | ن | نحو الأعلى 90 درجة | |
| ثني FPC | - | - | 3 | - | دورة | R=1.0، 90 درجة |
| قوة الدخول | - | - | 50 | زوجة | - | |
| الجهد القياسي | V touch | 7 | V | العاصمة | ||
| المقاومة في محور X | Rx | 150 | 500 | رقم تعريف الجهاز | ||
| المقاومة في محور X | (راي) | 200 | 800 | |||
| خطية | - | - | ± 15 | ± 20 | % | - |
| يتحدثون | - | - | - | 20 | ms | - |
| مقاومة العزل | ر | 10 | - | - | MΩ | - |
| ملاحظات الحياة | - | 1,00,000 | - | - | الأوقات | - |
| مدخل الحياة | - | 1,000,000 | - | - | الأوقات | - |
الخصائص البصرية
| لا، لا، لا | البند | الرمز | الشروط | المواصفات | الوحدة | ملاحظة | |||
| دقيقة | النوع | ماكس | |||||||
| 1 | وقت الاستجابة | Tr+Tf | 25 درجة مئوية | - | 15 | - | السيدة | (1) (((2) | |
| 2 | النقل (مع PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | معدل التباين | سي سي |
θ=0، زاوية مشاهدة طبيعية |
- | 250 | - | - | (1) (((3) | |
| 4 |
المشاهدة الزاوية
|
هُو. | θR | CR>10 | 35 | 60 | - | درجة | - |
| θL | 35 | 60 | - | ||||||
| (فير) | Θ+ | 35 | 60 | - | |||||
| ـ ـ | 15 | 45 | - | ||||||

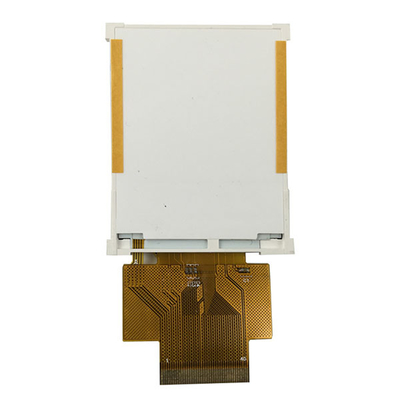

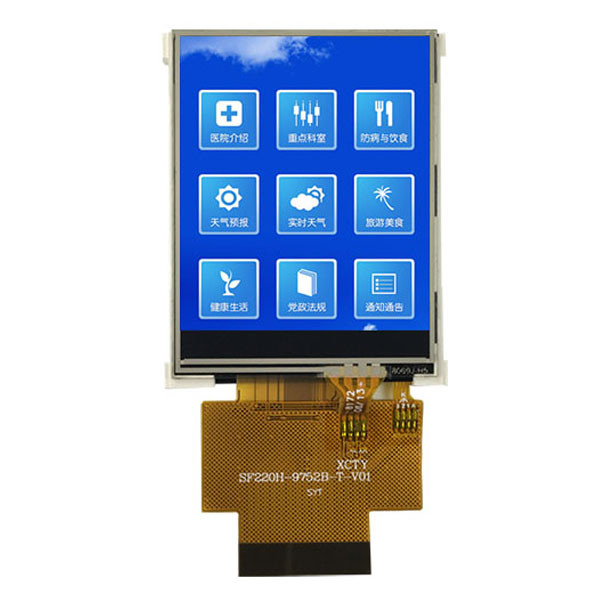

شاشة لمس مقاومة TFT LCD 2.2 بوصة SPI& RGB واجهة الصورة المنتج
