تفاصيل المنتج:
|
| منتج: | شاشة TFT LCD مقاس 2.4 بوصة | شاشة اللمس: | لوحة لمس مقاومة |
|---|---|---|---|
| القرار: | 240 * 320 | أبعاد الغطاء الزجاجي: | قابلة للتخصيص |
| اتجاه الرؤية: | 12:00 | واجهة: | Mcu 8/16/18 بت RGB، 16/18 بت 3/4 خط |
| الرقم السري: | 48 دبابيس | الاتصال: | اللحيم |
| إضاءة السطح: | 350 شمعة / م 2 | سائق IC: | ILI9341V |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة TFT LCD مقاس 2.4 بوصة,شاشة LCD TFT مع واجهة RGB,ILI9341 شاشة LCD IC TFT,MCU RGB Interface TFT LCD Display,ILI9341 IC TFT LCD Display |
||
شاشة لمس مقاومة TFT LCD 2.4 بوصة MCU&RGB واجهة المنتج مقدمة
SF-TC240H-8944A-T هو شاشة TFT-LCD بطول 2.4 بوصة بقرار 240 × 320 بكسل و 350 cd / m2 من الوضوح.تستخدم هذه الوحدة وحدة تحكم ILI9341 IC تدعم واجهات MCU 8/16/18bit RGB و RGB 16/18bit 3/4 Lineأبعاد وحدة العرض هي 42.72 ((W) x 60.26 ((H) x 3.5 ((T) mm، والمنطقة النشطة هي 36.73 ((W) x 48.96 ((H) mm. نطاق فولتاج إمدادها للتناظرية هو 2.6V إلى 3.3V؛ القيمة النموذجية هي 2.8V.
تستخدم وحدة العرض هذه شاشة من نوع TN في اتجاه مشاهدة 12:00. يمكن أن تعمل وحدة SF-TC240H-8944A-T في درجات الحرارة من -20 ° C إلى + 70 ° C ؛ تتراوح درجات حرارة التخزين من -30 ° C إلى + 80 ° C.
الخصائص
| المنتج: | 2.4 بوصة شاشة TFT LCD |
| القرار: | 240*320 |
| مركز التحكم بالشاحنة: | ILI9341V |
| اتجاه المشاهدة: | 12:00 |
| رقم الدبوس: | 48 دبوس |
| ضوء السطح: | 350 Cd/m2 |
| مدة حياة LED: | 40000 ساعة |
| شاشة لمسة: | لوحة لمسة مقاومة |
| مقاس الزجاج الغطاء: | قابلة للتخصيص |
| واجهة: | Mcu 8/16/18bit RGB 16/18bit 3/4 LINE SPI |
| الاتصال: | الحرار |
| الامتثال: | متوافقة مع REACH و RoHS |
شاشة لمسة مقاومة TFT LCD 2.4 بوصة MCU&RGB واجهة رسم المنتج
وصف رقم PIN
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | يو يو | أنا | دبوس لوحة اللمس |
| 2 | XL | أنا | دبوس لوحة اللمس |
| 3 | يو دي | أنا | دبوس لوحة اللمس |
| 4 | XR | أنا | دبوس لوحة اللمس |
| 5 | الـ GND | أنا | الأرض |
| 6 | مؤسسات رأس المال | أنا | إمدادات الطاقة 2.8 فولت |
| 7 | VDD3 | أنا | إمدادات الطاقة 2.8 فولت/1.8 فولت |
| 8 | VDD3_P(NC) | - | افتح |
| 9 | BC_CTRL ((NC) | - | افتح |
| 10 | BC ((NC) | - | افتح |
| 11 | الـ TE | أوه | تمزيق تأثير الخروج دبوس لمزامنة MPU إلى إطار الكتابة، |
| 12-29 | DB17-DB0 | إدخال/خروج | عرض بيانات إدخال/خروج |
| 30 | الـ SDA | إدخال/خروج | إشارة المدخلات المتسلسلة |
| 31 | DOTLCK | أنا | إشارة الساعة النقطية لتشغيل واجهة RGB |
| 32 | إمكاني | أنا | إشارة تمكين البيانات لتشغيل واجهة RGB |
| 33 | HSYNC | أنا | إشارة مزامنة أفقية خطية |
| 34 | VSYNC | أنا | إشارة المزامنة العمودية للإطار |
| 35 | RDX | أنا | قراءة إشارة القابض |
| 36 | WRX | أنا | كتابة إشارة القشرة الدبوس المدخل |
| 37 | DCX | أنا | سجل إشارة تحديد |
| 38 | CSX | أنا | دبوس الدخول لإشارة اختيار الشريحة |
| 39 | إعادة تعيين | أنا | إشارة الدخول LCM إعادة تعيين |
| 40 | IM0 | أنا | الرجاء الرجوع إلى الصفحة الرابعة، حدد وضع واجهة MCU |
| 41 | IM1 | ||
| 42 | IM2 | ||
| 43 | IM3 | ||
| 44 | LED_A | أنا | الـ LED Anode |
| 45 | LED_K1 | أنا | الكاثود LED |
| 46 | LED_K2 | أنا | الكاثود LED |
| 47 | LED_K3 | أنا | الكاثود LED |
| 48 | LED_K4 | أنا | الكاثود LED |
الدرجات القصوى المطلقة
| البند | الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 1.6 ~ 3.3 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
خصائص التيار المباشر (VDD=2.8V،Ta=25°C)
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | حالة الاختبار |
| الجهد التشغيلي | VDD | 2.6 | 2.8 | 3.3 | V | - |
| تيار التوريد | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| الجهد المدخل | فيروس نقص المناعة | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| تيار تسرب المدخل | IIL | -واحد0 | - | 1.0 | mA | VIN=VDD أو VSS |
الضوء الخلفي الخصائص الكهربائية البصرية
| البند | الرمز | MIN | النوع | ماكس | الوحدة | الاختبار | ملاحظة |
| فولتاج التغذية | Vf | 3.0 | 3.2 | 3.4 | V | إذا = 80mA | - |
| تيار التوريد | إذا | - | 80 | - | mA | - | - |
| الجهد العكسي | Vr | - | - | 5 | V | - | |
| تبديد الطاقة | Pd | - | 288 | - | mW | - | |
| كثافة الضوء لـ LCM | | - | 350 | - | Cd/m2 | إذا = 80mA | - |
| التوحيد لـ LCM | - | 80 | - | - | % | إذا = 80 mA | - |
| لون الضوء الخلفي | الأبيض | ||||||

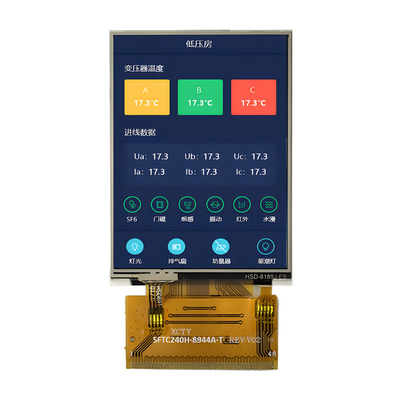

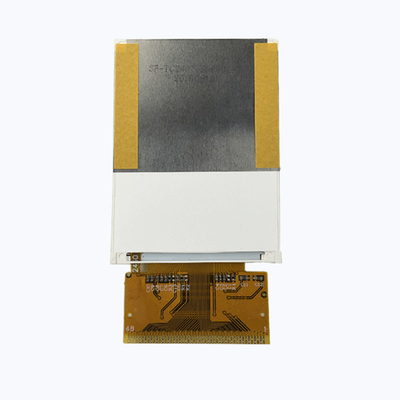

شاشة لمس مقاومة TFT LCD 2.4 بوصة MCU&RGB واجهة الصورة المنتج
