تفاصيل المنتج:
|
| المنتج: | شاشة أوليد مقاس 1.54 بوصة | القرار: | دقة 128x64 نقطة |
|---|---|---|---|
| وضع العرض: | عرض المصفوفة السلبية | واجهة: | I2C |
| بصريات: | كل زوايا الرؤية | مخطط خافت.: | 47.0 (طول) × 43.0 (عرض) × 13.8 (عرض) ملم |
| المنطقة النشطة: | 35.06 (طول) × 17.52 (عرض) ملم | مساحة وحدة الصورة: | 0.274 × 0.274 ملم |
| طريقة القيادة: | 1/64 دورة العمل | درجة الحرارة التشغيل: | -40 درجة مئوية إلى +70 درجة مئوية (يمكن تخصيصها) |
| درجة حرارة التخزين: | -40 درجة مئوية إلى + 85 درجة مئوية | سائق IC: | SSD1309 أو ما يعادله |
| الرقم السري: | 4 دبابيس رأس، 7 دبابيس اختيارية | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة I2C الرسومية OLED,1. 54 بوصة شاشة OLED الرسومية,وحدة عرض OLED 128x64 نقطة,1.54 Inch Graphic OLED Display,128x64 Dots OLED Display Module |
||
(م)أوديل رقمFOM154YZ4-12864WB-01
نوع: 1.54" الرسومات OLED
الهيكل: COG+PCB
128 × 64 نقطة
(IC:SSD1309)
مصدر الطاقة 5 فولت
¥1/64الرسوم
واجهة: SPI، I2C
لون العرض: أبيض / أزرق
عندما تحتاج إلى شاشة OLED صغيرة أكثر إشراقاً، وتتسم بتباين أعلى بكثير، وزوايا عرض أوسع وتستهلك كمية أقل من التيار، فإن شاشة SAEF OLED COB العنصر الرسومي رقم.SFOM154YZ4-12864WB-01 هو خيار جيدهذه الوحدة 1.54 ′′ OLED مدمجة في SSD1309 IC والتي لها أبعاد الخطوط العريضة 47.0 ((L) X 43.0 ((W) X 13.8 ((T) mm والجزء المرئي من OLED يقيس 1.54 ′′ قطرية ويحتوي على 128 × 64 بكسل.قادر على التواصل باستخدام واجهة SPI و I2C.
خصائص المنتج
| المنتج: | 1شاشة OLED بطول 54 بوصة |
| القرار: | دقة 128x64 نقطة |
| واجهة: | I2C |
| وضع العرض: | شاشة مصفوفة سلبية |
| البصريات: | كل زوايا النظر |
| الخطوط العريضة: | 47.0 ((L) X 43.0 ((W) X 13.8 ((T) مم |
| المنطقة النشطة: | 35.06 ((L) X 17.52 ((W) مم |
| مسافة البيكسل: | 0.274 × 0.274 مليمتر |
| طريقة القيادة: | 1/64 دورة العمل |
| درجة حرارة العمل: | -40 درجة مئوية إلى +70 درجة مئوية (يمكن تخصيصها) |
| درجة الحرارة: | -40°C إلى +85°C |
| رقم الدبوس: | أربعة دبوس الرأس |
| مركز التحكم بالشاحنة: | SSD1309 أو ما يعادلها |
| الامتثال: | متوافقة مع REACH و RoHS |
1.54 بوصة شاشة OLED الرسومية
الرسم البياني
وظيفة دبوس الواجهة
| لا، لا، لا | الرمز | الوظيفة |
|---|---|---|
| 1 | الـ GND | الأرض |
| 2 | الـ VCC | مدخل طاقة |
| 3 | الـ SCL | عندما يتم تحديد واجهة I2C ، فإن D0 بمثابة لوحة إدخال الساعة المتسلسلة (SCL) و D1 بمثابة لوحة إدخال البيانات المتسلسلة (SDAI). |
| 4 | الـ SDA |
خصائص التيار المباشر
|
السمات |
الرمز | الشروط | دقيقة | النوع | ماكس |
الوحدة |
| فولتاج الإمداد للمنطق | VDD | 1.65 | 2.8 | 3.3 | V | |
| فولتاج التوريد للعرض | الـ VCC | 11.5 | 12 | 12.5 | V | |
| مدخلات عالية المستوى | فيروس نقص المناعة | 0.8×VDD | - | - | V | |
| مدخلات منخفضة المستوى | VIL | - | - | 0.2×VDD | V | |
| إنتاج عالي المستوى | VOH | IOUT = 100μA، 3.3MHz | 0.9×VDD | - | - | V |
| إنتاج منخفض المستوى | VOL | IOUT = 100μA، 3.3MHz | - | - | 0.1×VDD | V |
|
تيار إمداد VDD VDD = 2.8V، VCC = 12، IREF = 10uA ، لا لوحة مثبتة الشاشة مفتوحة، كل شيء مفتوح |
IDD |
التباين = FFh |
- |
90 |
110 |
μA |
|
تيار إمدادات VCC VDD = 2.8V، VCC = 12، IREF = 10uA، بدون لوحة المرفقة الشاشة مفتوحة، كل شيء مفتوح |
الـ ICC |
- |
450 |
580 |
μA |
|
|
إنتاج القطاع التيار VDD = 2.8 فولت VCC = 12 فولت IREF=10uA، الشاشة تعمل |
الـ ISEG |
التباين = FFh | 280 | 310 | 340 |
μA |
| التباين = AFh | - | 215 | - | |||
| التباين = 7Fh | - | 155 | - | |||
| التباين = 3Fh | - | 78 | - | |||
| التباين=0Fh | 20 | - | ||||
|
حالي وضع النوم لـ VDD |
IDD، النوم |
VDD = 1.65V ~ 3.3V ، VCC = 7V ~ 16V الشاشة مغلقة، لا لوحة مربوطة |
- |
- |
10 |
μA |
|
حاله حاله النوم لـ VCC |
(آيكس) ، النوم |
VDD = 1.65V ~ 3.3V ، VCC = 7V ~ 16V الشاشة مغلقة، لا لوحة مربوطة |
- |
- |
10 |
μA |
المواصفات الكهربائية
|
السمات |
الرمز | الشروط | دقيقة | النوع | ماكس | الوحدة |
| استهلاك التيار في الوضع الطبيعي | جميع البكسلات تعمل | - | 17 | 25 | mA | |
| استهلاك التيار في وضع الاستعداد | وضع الاستعداد 10% من البكسلات | - | 0.5 | 1.5 | mA | |
| استهلاك الطاقة في الوضع الطبيعي | جميع البكسلات تعمل | - | 71.5 | 97.5 | mW | |
| استهلاك الطاقة في وضع الاستعداد | وضع الاستعداد 10% من البكسلات | - | 6.5 | 19.5 | mW | |
| السطوع | لبر | - | 90 | 110 | - | cd/m2 |
| (سي.آي.إي) (أبيض) |
(x) (y) |
عام 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| تناقض الغرفة المظلمة | CR | - | 2000:1 | - | - | |
|
زاوية النظر
|
- | 160 | - | - | درجة |
خصائص توقيت واجهة I2C
|
الرمز |
الوصف | دقيقة | ماكس |
الوحدة |
| الدراجة | وقت دورة الساعة | 2.5 | - | μs |
| tHSTART | بدء الحالة وقت الإيقاف | 0.6 | - | μs |
| tHD | وقت احتجاز البيانات (لـSDAOUT Pin) | 0 |
- |
ns |
| وقت احتجاز البيانات (لـSDAIN) | 300 | |||
| tSD | وقت إعداد البيانات | 100 | - | ns |
| tSSTART |
وقت إعداد حالة البدء (لا يهم إلا لشرط بدء متكرر) |
0.6 | - | μs |
| tSSTOP | وقت إعداد حالة التوقف | 0.6 | - | μs |
| tR | وقت النهوض للبيانات و دبوس الساعة | 300 | ns | |
| tF | وقت السقوط للبيانات وعلامة الساعة | 300 | ns | |
| تيدل | وقت التوقف قبل بدء إرسال جديد | 1.3 | - | μs |

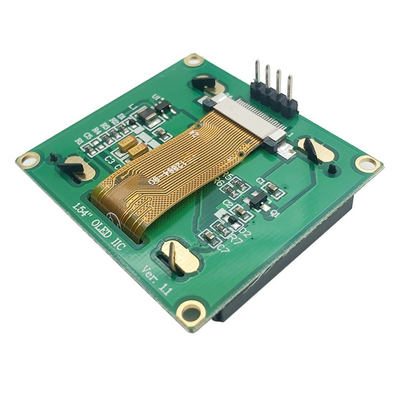

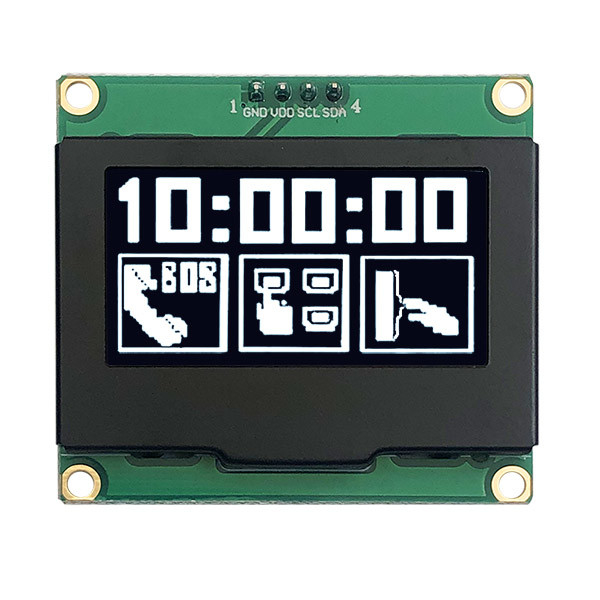

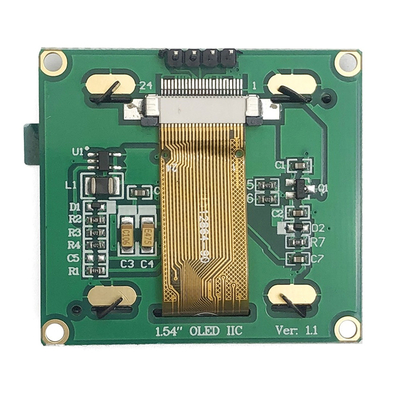

1.54 بوصة OLED العرض الرسومي صورة المنتج
