تفاصيل المنتج:
|
| منتج: | 4.3 بوصة شاشة لمسة TFT | القرار: | 480 × 854 |
|---|---|---|---|
| شاشة اللمس: | لوحة اللمس بالسعة (CTP) | اتجاه الرؤية: | زاوية عرض IPS كاملة |
| سائق IC: | NT35512 | الرقم السري: | 24 دبابيس |
| الاتصال: | ZIF | إضاءة السطح: | 250 شمعة/م2 (نيت) |
| واجهة: | MIPI | عمر LED: | 40000 ساعة |
| برنامج تشغيل CTP IC:: | GT9137 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | NT35512 وحدة عرض LCD TFT,4.3 بوصة TFT وحدة العرض LCD,وحدة العرض LCD IPS TFT,4.3 Inch TFT LCD Display Module,IPS TFT LCD Display Module |
||
شاشة لمس سعة TFT LCD موديل عرض 4.3 " واجهة MIPI مقدمة المنتج
استعراض سريع للمنتج
الوصف
SF-TC430H-8579A-CT هو شاشة TFT-LCD مقاس 4.3 بوصة بقرار 480 × 854 بكسل و 250 cd / m2 من الوضوح. تستخدم هذه الوحدة وحدة تحكم NT35512 IC تدعم واجهات MIPI.مقاس وحدة العرض 63.5 ((W) x 108 ((H) x 3.1 ((T) mm ، والمساحة النشطة هي 53.57 ((W) x 95.3 ((H) mm. نطاق فولتاج إمدادها للتناظرية هو 2.6V إلى 3.3V ؛ القيمة النموذجية هي 2.8V.
تستخدم وحدة العرض هذه شاشة IPS ، والتي تسمح للمستخدمين برؤية الشاشة بوضوح بزوايا واسعة. وحدة SF-TC430H-8579A-CT يمكن أن تعمل في درجات الحرارة من - 20 °C إلى + 70 °C.درجة حرارة تخزينها تتراوح من -30°C إلى +80°C.
4.3 بوصة صورة IPS 480x854 نقطة شاشة لمس سعة TFT LCD رسم
وصف رقم PIN
| لا. | الاسم الرمزي | إدخال/خروج | الوصف |
| 1 | MIPI_TCN | أنا | إشارات الساعة DSI-CLK |
| 2 | MIPI_TCP | أنا | إشارات الساعة DSI-CLK+ |
| 3 | الـ GND | أنا | الأرض |
| 4 | MIPI_TDN0 | أنا | إشارات بيانات DSI-D0 |
| 5 | MIPI_TDP0 | أنا | إشارات بيانات DSI-D0+ |
| 6 | الـ GND | أنا | الأرض |
| 7 | MIPI_TDP1 | أنا | إشارات بيانات DSI-D1+ |
| 8 | MIPI_TDN1 | أنا | إشارات البيانات DSI-D1 |
| 9 | الـ GND | أنا | الأرض |
| 10 | NC | - | - |
| 11 | NC | - | - |
| 12 | الـ GND | أنا | الأرض |
| 13 | NC | - | - |
| 14 | NC | - | - |
| 15 | الـ GND | أنا | الأرض |
| 16 | VDD18_PMU | أنا | إمدادات الطاقة 1.8V-2.8V |
| 17 | NC | - | - |
| 18 | الـ LRSTB | أنا | سجل حدد الدبوس |
| 19 | NC | - | - |
| 20 | الـ LPTE | أنا | إنتاج تأثير التمزق |
| 21 | VDD28_PMU | أنا | إمدادات الطاقة 2.8 فولت |
| 22 | الـ GND | أنا | الأرض |
| 23 | VLED_P | أوه | الـ LED Anode |
| 24 | VLED_N | أوه | الكاثود LED |
الحد الأقصى المطلق
|
البند |
الرمز | القيمة | الوحدة |
| فولتاج إمدادات الطاقة للمنطق | VDD | 1.6 ~ 3.3 | V |
| الجهد المدخل | (فين) | VDD + 0.3 | V |
| درجة حرارة العمل | فوق | -20 إلى 70 | °C |
| درجة حرارة التخزين | Tstg | -30 إلى 80 | °C |
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة | حالة الاختبار |
| الجهد التشغيلي | VDD | 2.6 | 2.8 | 3.3 | V | - |
| تيار التوريد | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| الجهد المدخل | فيروس نقص المناعة | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| تيار تسرب المدخل | IIL | -واحد0 | - | 1.0 | mA | VIN=VDD أو VSS |
الضوء الخلفي الخصائص الكهربائية البصرية
| البند | الرمز | MIN | النوع | ماكس | الوحدة |
الاختبار الحالة |
ملاحظة |
| فولتاج التغذية | Vf | - | 16 | - | V | إذا=40 mA | - |
| تيار التوريد | إذا | - | 40 | - | mA | - | - |
| الجهد العكسي | Vr | - | - | 5 | V | - | |
| تبديد الطاقة | Pd | - | - | - | mW | - | |
| كثافة الضوء لـ LCM |
- |
250 | - | Cd/m2 | إذا = 40mA | - | |
| التوحيد لـ LCM | - | 80 | - | - | % | إذا=40 mA | - |
| لون الضوء الخلفي | الأبيض | ||||||
الخصائص البصرية
| لا، لا، لا | البند | الرمز | الشروط | المواصفات | الوحدة | ملاحظة | |||
| دقيقة | النوع | ماكس | |||||||
| 1 | وقت الاستجابة | Tr+Tf | 25 درجة مئوية | - | 12 | - | السيدة | (1) (((2) | |
| 2 | النقل (بدون PoL) | T ((%) | - | - | 14.74 | - | - | - | |
| 3 | معدل التباين | سي سي |
θ=0، زاوية مشاهدة طبيعية |
- | 500 | - | - | (1) (((3) | |
| 4 |
المشاهدة الزاوية
|
هُو. | θR | CR>10 | - | 80 | - | درجة | - |
| θL | - | 80 | - | ||||||
| (فير) | Θ+ | - | 80 | - | |||||
| ـ ـ | - | 80 | - | ||||||

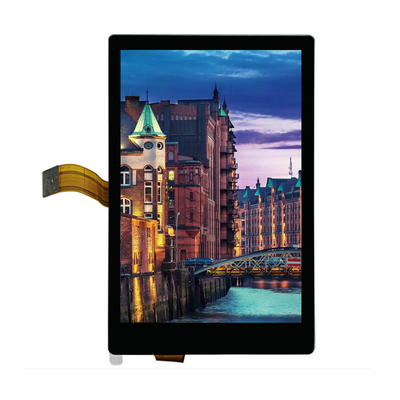

4.3 بوصة صورة IPS 480x854 نقطة شاشة لمس سعة TFT LCD صورة المنتج
