تفاصيل المنتج:
|
| المنتج: | 0.49 بوصة IIC OLED 4 رأس دبوس | عدد البكسل: | الرسومات 64x32 |
|---|---|---|---|
| سائق IC: | SSD1315 أو ما يعادله | وضع العرض: | مصفوفة سلبية |
| عرض اللون: | أحادية اللون (أبيض) | واجب القيادة: | 1/32 واجب |
| حجم الوحدة: | 15 × 15 × 2.42 (ملم) | المنطقة النشطة: | 11.18 × 5.58 (مم) |
| مساحة وحدة الصورة: | 0.175 × 0.175 (مم) | حجم بكسل: | 0.155 × 0.155 (مم) |
| اتجاه الرؤية: | كل زوايا الرؤية | واجهة: | I2C |
| الاتصال: | دبوس الرأس | الرقم السري: | 4 دبابيس |
| حياة: | 50،000 ساعة @60cd/m2 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 0.49 بوصة شاشة OLED,شاشة SSD1315 الرسومات OLED,شاشة I2C الرسومية OLED,SSD1315 Graphic OLED Display,I2C Graphic OLED Display |
||
الرسومات OLED 0.49 بوصة مع 4 دبوس الرأس SSD1315 دعم واجهة I2C مقدمة المنتج
استعراض سريع للمنتج
رقم النموذج SFOM049JY-6432WB
الحجم: 0.49 بوصة
نوع: الرسومات
الهيكل: COG+PCB
مصفوفة النقاط 64 × 32
IC:SSD1315 أو ما يعادلها
إمدادات الطاقة 3 فولت
ضريبة 1/32
واجهة: I2C
لون العرض: أبيض / أصفر
الوصف
SFOM049JY-6432WB هو شاشة OLED الرسومية 0.49 بوصة التي لديها بنية COG مع لوحة PCB ، مصنوعة من 64 × 32 بكسل. تم بناء هذه الوحدة مع SSD1315 IC دعم واجهة I2C ،فولتاج التغذية لـ 3V Logic، 1/32 دورة العمل. يمكن أن تعمل وحدة SFOM049JY-6432WB في درجات الحرارة من -40 °C إلى + 80 °C؛ درجات حرارة تخزينها تتراوح من -40 °C إلى + 85 °C. هذه الوحدة مناسبة للأجهزة الصناعية،تطبيق المنزل الذكي، الجهاز المحمول، الجهاز الصحي، جهاز العداد، وما إلى ذلك. تدعم وحدة SFOM049JY-6432WB إمدادات مضخة الشحن الداخلية وإمدادات VCC الخارجية.
الخصائص
| المنتج: | 0.49 بوصة IIC OLED 4 دبوس الرأس |
| عدد البكسلات: | 64×32 الرسومات |
| مركز التحكم بالشاحنة: | SSD1315 أو ما يعادلها |
| وضع العرض: | مصفوفة سلبية |
| لون العرض: | أحمر (أبيض) |
| واجب القيادة: | 1/32 واجب |
| حجم اللوحة: | 15 × 15 × 2.42 (ملم) |
| المنطقة النشطة: | 11.18 × 5.58 (ملم) |
| مسافة البيكسل: | 0.175 × 0.175 (ملم) |
| حجم البكسل: | 0.155 × 0.155 (ملم) |
| اتجاه المشاهدة: | كل زوايا النظر |
| واجهة: | I2C |
| الاتصال: | لحام / بار الساخن (يمكن تخصيصه) |
| رقم الدبوس: | أربعة دبوس |
| مدة الحياة: | 50،000 ساعة @60cd/m2 |
| الامتثال: | متوافقة مع REACH و RoHS |
الرسومات OLED 0.49 بوصة مع 4 دبوس الرأس SSD1315 دعم واجهة I2Cرسم المنتج
| لا، لا، لا | الرمز | الوظيفة |
|---|---|---|
| 1 | الـ GND | الأرض |
| 2 | الـ VCC | مدخل طاقة |
| 3 | الـ SCL | عندما يتم تحديد واجهة I2C ، فإن D0 بمثابة لوحة إدخال الساعة المتسلسلة (SCL) و D1 بمثابة لوحة إدخال البيانات المتسلسلة (SDAI). |
| 4 |
الـ SDA |
| المعلم | الرمز | دقيقة | ماكس | الوحدة |
|---|---|---|---|---|
| فولتاج الإمداد للمنطق | الـ VCC | 0 | 4.0 | V |
| فولتاج التوريد للعرض | VCC1 | 0 | 16.0 | V |
| درجة حرارة العمل | القمة | -40 | +80 | °C |
| درجة حرارة التخزين | TSTG | -40 | +85 | °C |
| البند | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة |
|---|---|---|---|---|---|---|
| فولتاج الإمداد للمنطق | الـ VCC | - نعم - | 2.8 | 3.0 | 3.2 | V |
| أدخل فولت عالي | فيروس نقص المناعة | - نعم - | 0.8×VDD | - نعم - | VDDIO | V |
| أدخل فولت منخفض | VIL | - نعم - | 0 | - نعم - | 0.2×VDD | V |
| الخروج عالية فولت. | VOH | - نعم - | 0.9×VDD | - نعم - | VDDIO | V |
| الخروج منخفض الفولت. | VOL | - نعم - | 0 | - نعم - | 0.1×VDD | V |
| 50٪ التحقق من تشغيل اللوحة | الـ ICC | VCC1=7.5 فولت | - نعم - | 13.0 | 26.0 | mA |

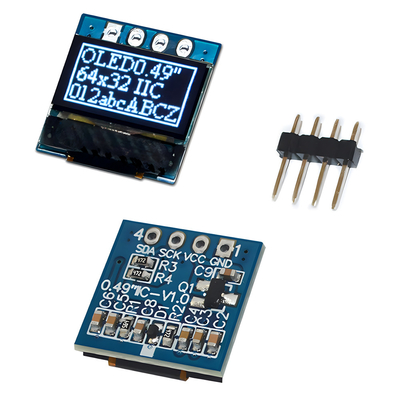

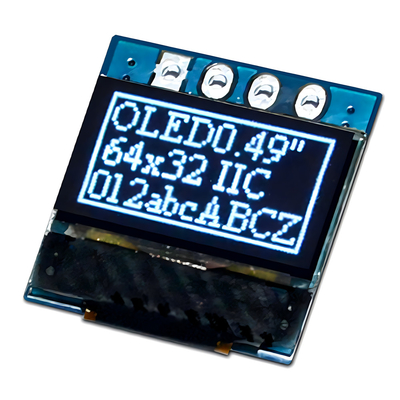

الرسومات OLED 0.49 بوصة مع 4 دبوس الرأس SSD1315 دعم واجهة I2Cصورة المنتج
