تفاصيل المنتج:
|
| المنتج: | شاشة OLED جرافيكية مقاس 0.96 بوصة | القرار: | 128 × 64 |
|---|---|---|---|
| اللون: | أصفر + أزرق (لون مزدوج) | بصريات: | كل زوايا الرؤية |
| حجم الوحدة: | 24.74*16.9*1.42 (مم) | زجاج: | OLED |
| جهاز التحكم: | SSD1315 | درجة الحرارة التشغيل: | -40 درجة مئوية إلى + 80 درجة مئوية |
| الرقم السري: | 30 دبابيس | واجهات: | 6800/8080 متوازي، 4 أسلاك SPI، وI2C |
| حياة: | 50000 ساعة | السطوع: | 180 شمعة |
| نسبة التباين: | 20,000 : 1 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة OLED رقيقة مزدوجة الألوان,واجهة SPI شاشة OLED رقيقة,واجهة SPI شاشة OLED رقيقة,SPI Interface Thin OLED Display,SPI Interface Thin OLED Display |
||
0.96 بوصة رقيقة شاشة OLED مزدوجة اللون الأصفر + الأزرق واجهة SPI مقدمة المنتج
استعراض سريع للمنتج
رقم النموذج SFOS096JY-7149AN
شاشة OLED رقيقة
شاشة OLED، OLED 0.96
مناسبة لجهاز قابل للارتداء
نوع: الرسومات
الهيكل: COG
¥128 × 64 مصفوفة نقطة
(IC:SSD1315)
إمدادات الطاقة 3 فولت
ضريبة 1/64
واجهة: 6800، 8080، SPI، I2C
لون العرض: لون مزدوج أصفر+أزرق
الوصف
أصدرت شركة SAEF نموذجًا من شاشة OLED رقيقة منخفضة التكلفة 0.96 بوصة SFOS096JY-7149AN المصنوع من 128x64 بكسل ، وحجم الشاشة الشمالية 0.96 بوصة فقط.شاشة OLED 96 "مدمجة أيضًا في SSD1315 driver IC؛ يتواصل عبر 6800/8080 8-بيت موازية و I2C/SPI واجهة.نوصي العملاء لاختيار رقيق SFOS096JY-7149AN لمشاريع التصميم الجديدة.SFOS096JY-7149AN تدعم وحدة إمدادات مضخة الشحن الداخلية وإمدادات VCC الخارجية.
معلومات عن المنتج
| المنتج: | 0.96 بوصة الرسومات OLED |
| القرار: | 128×64 |
| اللون: | الأصفر + الأزرق (الوان المزدوجة) |
| حجم الوحدة: | 24.74*16.9*1.42 (ملم) |
| جهاز التحكم: | SSD1315 |
| رقم الدبوس: | 30 دبوس |
| مدة الحياة: | 50000 ساعة |
| نسبة التباين: | 20000: 1 |
| البصريات: | كل زوايا النظر |
| زجاج: | الـ OLED |
| درجة حرارة العمل: | -40°C إلى +80°C |
| الواجهات: | 6800/8080 متوازية، 4 أسلاك SPI، و I2C |
| السطوع: | 180 نيت |
| الامتثال: | متوافقة مع REACH و RoHS |

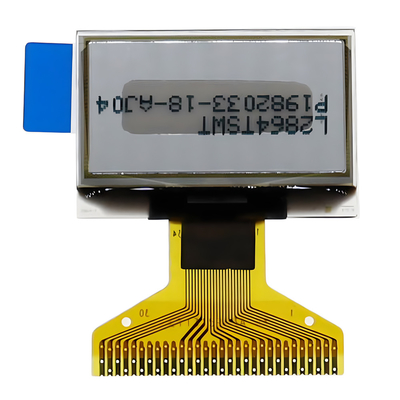

0.96 بوصة رقيقة شاشة OLED مزدوجة اللون الأصفر + الأزرق واجهة SPI رسم المنتج
تعريف الدبوس
| لا، لا، لا | الرمز | الوظيفة |
|---|---|---|
| 1 | شمال كندا (GND) | الدبوس المحجوز (الدبوس الداعم) يمكن للدبابيس الداعمة تقليل تأثيرات الإجهاد على الدبابيس الوظيفية. يجب توصيل هذه الدبابيس بالأرض الخارجية. |
| 2 | C2P | المحطة الإيجابية للمكثف العكسي الطائر المحطة السلبية لمكثف الدفع الطائر مطلوب مكثفات مضخة الشحن بين المحطات.يجب أن يكونوا عائمين عندما لا يتم استخدام المحول. |
| 3 | C2N | |
| 4 | C1P | |
| 5 | C1N | |
| 6 | VBAT | إمدادات الطاقة لدوائر محولات التيار المباشر/التيار المباشر هذا هو دبوس إمدادات الطاقة للمعازل الداخلية لمحول الجهد المتردد / المتردد. يجب توصيله بمصدر خارجي عند استخدام المحول.يجب توصيله بـ VDD عندما لا يتم استخدام المحول. |
| 7 | NC | NC |
| 8 | الـ VSS | أرضية الدوائر المنطقية هذا دبوس أرضي يعمل كمرجع لدبوس المنطق يجب أن يكون متصل بالأرض الخارجية |
| 9 | VDD | مصدر الطاقة للمنطق هذا دبوس إمدادات الجهد يجب أن يكون متصل بمصدر خارجي |
| 10 | BS0 | بروتوكول الاتصال هذه الدبابيس هي مدخلات اختيار واجهة MCU. الجدول التالي: |
| 11 | BS1 | |
| 12 | BS2 | |
| 13 | (سي إس) | تحديد الشريحة هذا الدبوس هو مدخل خيار الشريحة. يتم تمكين الشريحة للاتصال مع MCU فقط عندما يتم سحب CS # منخفضًا. |
| 14 | RES# | إعادة ضبط الطاقة للمراقب والسائق هذا الدبوس هو مدخل إشارة إعادة ضبط. عندما يكون الدبوس منخفضًا ، يتم تشغيل الشريحة. |
| 15 | D/C# | البيانات / التحكم في القيادة هذا الدبوس هو ديبوس التحكم في البيانات / الأوامر. عندما يتم سحب الدبوس عالياً ، يتم التعامل مع المدخلات في D7 ~ D0 كبيانات عرض. عندما يتم سحب الدبوس منخفضًا ، سيتم نقل المدخلات في D7 ~ D0 إلى سجل الأوامر. للحصول على علاقة مفصلة بإشارات واجهة MCU ، يرجى الرجوع إلى مخططات خصائص التوقيت. عندما يتم سحب الدبوس عاليا وتحديد وضع واجهة سلسلة، يتم التعامل مع البيانات في SDIN على أنها بيانات. عندما يتم سحبها منخفضة، سيتم نقل البيانات في SDIN إلى سجل الأوامر.في وضع I2C، هذا الدبوس يعمل كـ SA0 لاختيار عنوان العبد. |
| 16 | R/W# | القراءة / الكتابة اختيار أو الكتابة هذا الدبوس هو مدخل واجهة MCU. عند التواصل مع معالج صغير من سلسلة 68XX ، سيتم استخدام هذا الدبوس كمدخل لتحديد القراءة / الكتابة (R / W #).اسحب هذا الدبوس إلى High للوضع القراءة وسحبها إلى Low للوضع الكتابة. عندما يتم تحديد وضع واجهة 80XX ، سيكون هذا الدبوس مدخل Write (WR #). يتم بدء عملية كتابة البيانات عندما يتم سحب هذا الدبوس منخفضًا ويتم سحب CS # منخفضًا. |
| 17 | # E/RD# | قراءة / كتابة تمكين أو قراءة هذا الدبوس هو مدخل واجهة MCU. عند التواصل مع معالج صغير من سلسلة 68XX ، سيتم استخدام هذا الدبوس كإشارة Enable (E).يتم بدء عملية القراءة والكتابة عندما يتم سحب هذا الدبوس عاليا والCS # يتم سحب منخفضة. عند الاتصال بمعالج صغير 80XX ، يتلقى هذا الدبوس إشارة القراءة (RD #). يتم بدء عملية قراءة البيانات عندما يتم سحب هذا الدبوس منخفضًا ويتم سحب CS # منخفضًا. |
| 18 ~ 25 | D0~D7 | حافلة دخول بيانات المضيف / الخروج هذه الدبابيس هي حافلة بيانات ثمانية البتات ثنائية الاتجاه ليتم توصيلها إلى حافلة بيانات الميكرومعالج. عند تحديد الوضع المتسلسل،D1 سيكون مدخل البيانات المتسلسل SDIN و D0 سيكون مدخل الساعة المتسلسل SCLKعندما يتم تحديد وضع I2C ، يجب أن يكون D2 و D1 متعبين معًا ويكونون SDAout و SDAin في التطبيق و D0 هو مدخل الساعة المتسلسل SCL. |
| 26 | IREF | المرجع الحالي لتعديل الوضوح هذا الدبوس هو الدبوس المرجعي لقطاع التيار. يجب توصيل المقاومة بين هذا الدبوس و VSS. حدد التيار أقل من 12.5μA. |
| 27 | VCOMH | مستوى عالٍ للجهد الخارجي لإشارة COM هذا الدبوس هو الدبوس المدخل لمستوى الجهد الخارجي العالي لإشارات COM. يجب توصيل مكثف بين هذا الدبوس و VSS. |
| 28 | الـ VCC | إمدادات الطاقة لوحة OEL هذا هو أكثر دبوس إمدادات الجهد الإيجابي للشريحة. يجب توصيل مكثف استقرار بين هذا الدبوس و VSS عند استخدام المحول.يجب توصيله بمصدر خارجي عندما لا يتم استخدام المحول. |
| 29 | VLSS | أساس الدائرة التناظرية هذا دبوس أرضي تشبيه يجب أن يكون متصلًا بـ VSS من الخارج |
| 30 | NC (GND) |
الدبوس المحجوز (الدبوس الداعم) يمكن للدبابيس الداعمة تقليل تأثيرات الإجهاد على الدبابيس الوظيفية. يجب توصيل هذه الدبابيس بالأرض الخارجية. |

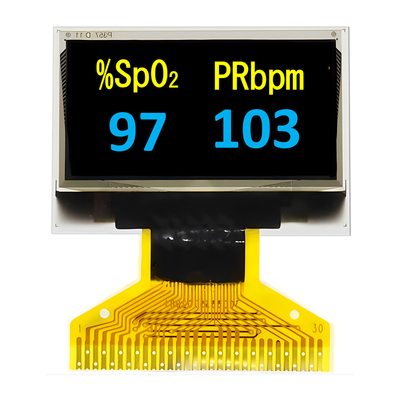

0.96 بوصة رقيقة شاشة OLED مزدوجة اللون الأصفر + الأزرق واجهة SPI صورة المنتج
