تفاصيل المنتج:
|
| المنتج: | شاشة OLED بحجم 0.96 بوصة | القرار: | 128 × 64 بكسل |
|---|---|---|---|
| عرض اللون: | أصفر + أزرق | الهيكل: | COG + PCB |
| واجهة: | I2C (IIC) | اتجاه الرؤية: | جميع زوايا المشاهدة (85/85/85/85) |
| مخطط خافت.: | 24.7 × 27 × 3.6 ملم | الاتصال: | دبابيس الرأس |
| الرقم السري: | 4 دبابيس (7 دبابيس اختيارية) | درجة الحرارة التشغيل.: | -40 إلى + 85 |
| طول الحياة: | 50,000 ساعة بمعدل 60 شمعة/م2 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | وحدة عرض OLED 128x64,وحدة عرض OLED مقاس 0.96 بوصة,وحدة عرض OLED صفراء زرقاء,0.96 Inch OLED Display Module,Yellow Blue Color OLED Display Module |
||
SFOM096YZ4-12864WB-02 مواصفات.pdf
0.96 بوصة وحدة OLED 128x64 بكسل واجهة I2C 4 دبوس الرأس الأصفر + الأزرق عرض المنتج
مراجعة المنتج Qick
رقم النموذج: SFOM096YZ4-12864WB-02
نوع: الرسومات
الهيكل: COG+PCB
الحجم: 0.96"
¥128 × 64 مصفوفة نقطة
IC:SSD1306 / SSD1315
إمدادات الطاقة 3V/5V
ضريبة 1/64
واجهة: I2C
عرض OLED ذو 4 دبوس
لون الشاشة: أبيض / أصفر / أزرق السماء
وصف المنتج

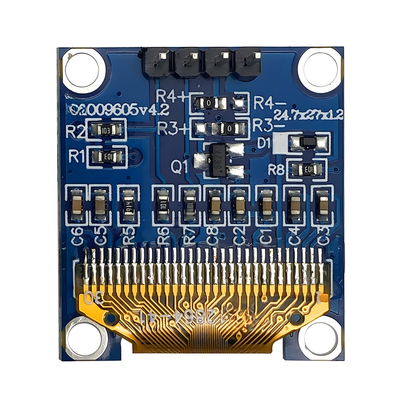

SFOM096YZ4-12864WB-02 4 pin OLED display module هو شاشة COG OLED بحجم قطري 0.96 بوصة مع لوحة PCB عليها. هذه النسخة من شاشة OLED مصنوعة من 128x64 بكسل.يتم بناء وحدة SFOM096YZ4-12864WB-02 مع SSD1306 / SSD1315 IC، يتواصل عبر واجهة I2C فقط ، VCC 3V / 5V ، مستوى I / O 5V إلى 3V ، مع دائرة تحويل ، دورة عمل 1/64. يحتوي وحدة SFOM096YZ4-12864WB-01 على حجم مخطط PCB 24.7x27x3.6 ملم مع ثقوب تركيب على متن و 4 دبوس معدنية على الوحدة.
هذه الوحدة OLED 0.96 بوصة مناسبة للسيطرة الذكية، والسيطرة الصناعية، وتطبيق المنزل الذكي، والأجهزة الطبية، وما إلى ذلك.يمكن أن تعمل وحدة SFOM096YZ4-12864WB-02 عند درجات حرارة تتراوح بين -40 °C و +85 °Cتتراوح درجات حرارة تخزينها من -40 درجة مئوية إلى +85 درجة مئوية.
خصائص المنتج
| المنتج: | 0شاشة OLED بوصة 96 |
| لون العرض: | الأصفر + الأزرق |
| القرار: | 128×64 بكسل |
| واجهة: | I2C ((IIC) |
| الخطوط العريضة: | 24.7 × 27 × 3.6 ملم |
| رقم الدبوس: | 4 دبوسات (7 دبوسات اختيارية) |
| مدة الحياة: | 50،000 ساعة @ 60cd/m2 |
| الهيكل: | COG + PCB |
| اتجاه المشاهدة: | جميع زوايا الرؤية (85/85/85/85) |
| الاتصال: | دبوس العنوان |
| درجة الحرارة العملية: | -40°C إلى +85°C |
| الامتثال: | متوافقة مع REACH و RoHS |
0.96 بوصة وحدة OLED 128x64 بكسل واجهة I2C 4 دبوس الرأس الأصفر + الأزرق رسم المنتج
تعريف الدبوس
دبوس 1 GND الأرضية للدوائر المنطقية هذا دبوس أرضي، يجب أن يكون متصل بالأرض
Pin2 VCC إمدادات الطاقة لOLED. هذا هو دبوس إمدادات الجهد. يجب أن تكون متصلة بالمصدر.
PIN3 SCL هذا المدخل السريلي SCL
PIN4 SDA هذا مدخل البيانات المتسلسلة SDA

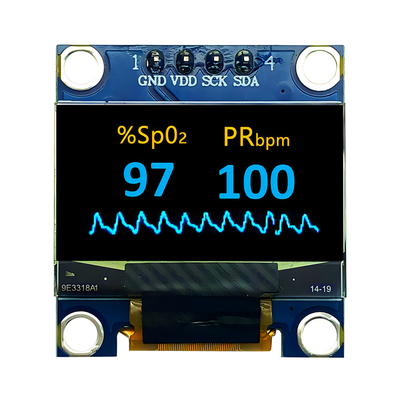

0.96 بوصة وحدة OLED 128x64 بكسل واجهة I2C 4 دبوس الرأس الأصفر+الأزرق صورة المنتج
