تفاصيل المنتج:
|
| منتج: | شاشة OLED مقاس 1.54 بوصة | القرار: | دقة 128×64 بكسل |
|---|---|---|---|
| سائق IC: | SSD1309 | وضع العرض: | مصفوفة سلبية |
| واجهة: | 8 بت 68XX / 80XX متوازي ، 4 أسلاك SPI ، I2C | لون العرض: | أبيض ، أصفر ، أزرق |
| بصريات: | كل زوايا الرؤية | مخطط خافت.: | 42.04 × 27.22 × 1.45 ملم |
| المنطقة النشطة: | 35.052 × 17.516 (ملم) | مساحة وحدة الصورة: | 0.274 × 0.274 (مم) |
| درجة الحرارة التشغيل: | -40 درجة مئوية إلى +70 درجة مئوية | درجة حرارة التخزين: | -40 درجة مئوية إلى + 85 درجة مئوية |
| مصدر التيار: | 1.65 - 3.3 فولت | الرقم السري: | 24 دبابيس |
| نوع حزمة IC: | COG | نوع الاتصال بالوحدة: | ZIF |
| واجب: | 1/64 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | SSD1309 وحدات العرض OLED,وحدة العرض OLED FPC ZIF,وحدة عرض OLED 36 ملم,ZIF FPC OLED Dispaly Module,36mm OLED Dispaly Module |
||

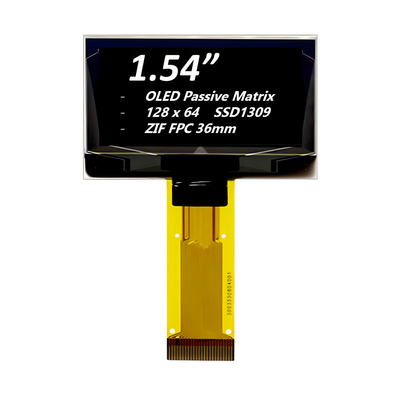

1.54 بوصة 128x64 شاشة OLED SSD1309 Driver IC وصف المنتج
استعراض سريع للمنتج
رقم النموذج SFOS154XZ-7096AN
نوع: الرسومات
الهيكل: COG
الحجم: 1.54"
مناسبة لجهاز قابل للارتداء
¥128 × 64 مصفوفة نقطة
(IC:SSD1309)
إمدادات الطاقة 3 فولت
ضريبة 1/64
واجهة: 8-بيت 68XX/80XX موازية، 4 أسلاك SPI، I2C
لون العرض: أبيض / أزرق
وصف المنتج
شاشة OLED SAEF 1.54 بوصة SFOS154XZ-7096AN مصنوعة من 128x64 بكسل ، بحجم قطري 1.54 بوصة. هذه الشاشة الرسومية لها مقاس وحدة 42.04 x 27.22 مم وحجم AA 35.05 x 17.51 مم;وهي مدمجة مع وحدة تحكم SSD1309 وتتواصل عبر واجهة 6800/8080 متوازية 8-بيت و I2C و 4-wire serial SPI.هذه الشاشة SFOS154XZ-7096AN OLED تستند إلى تقنية رقاقة على الزجاج وبالتالي فهي رقيقة جدا، فقط 1.45 ملم في العمق.
SFOS154XZ-7096AN هو شاشة OLED هيكلية COG هذه الوحدة OLED خفيفة الوزن ، منخفضة الطاقة ورقيقة جدا ، فهي مناسبة لأجهزة الجدار / المتر ، التطبيقات المنزلية ، نظام POS ، نظام السحابة / IoT ،أدوات يدوية، أجهزة التكنولوجيا الذكية، أنظمة الطاقة، السيارات، أنظمة الاتصالات، الأدوات الطبية، الخ. يمكن أن تعمل وحدة SFOS154XZ-7096AN OLED في درجات الحرارة من -40 °C إلى +80 °C.درجات حرارة تخزينها تتراوح من -40°C إلى +85°C.
معلومات عن المنتج
| المنتج: | 1شاشة OLED بقيمة 54 بوصة |
| القرار: | دقة 128×64 بكسل |
| مركز التحكم بالشاحنة: | SSD1309 |
| واجهة: | 8 بت 68XX/80XX متوازية، 4 سلاسل SPI، I2C |
| البصريات: | كل زوايا النظر |
| نوع اتصالات الوحدة: | ZIF FPC 36mm |
| وضع العرض: | مصفوفة سلبية |
| لون العرض: | أبيض، أصفر، أزرق |
| الخطوط العريضة: | 42.04 × 27.22 × 1.45 ملم |
| المنطقة النشطة: | 35.052 × 17.516 (ملم) |
| مسافة البيكسل: | 0.274 × 0.274 (ملم) |
| درجة حرارة العمل: | -40°C إلى +70°C |
| درجة الحرارة: | -40°C إلى +85°C |
| رقم الدبوس: | 24 دبوس |
| تشغيل التيار الكهربائي | 1.65 - 3.3 فولت |
| نوع حزمة IC: | التكلفة |
| واجب: | 1/64 |
| الامتثال: | متوافقة مع REACH و RoHS |
1.54 بوصة 128x64 شاشة OLED SSD1309 Driver IC رسم المنتج
تعريف الدبوس
الدبوس 1 NC (GND) - الدبوس المحجوز (دبوس الدعم) يمكن للدبوسات الداعمة تقليل تأثيرات الإجهاد على الدبوسات الوظيفية.يجب توصيل هذه الدبابيس إلى الأرض الخارجية كما دائرة حماية ESD.
"بين2" VLSS الأرضية للدارة التناظرية.
Pin3 VSS الأرضية للدائرة المنطقية
PIN4 N.C. -Reserved Pin، يتم حجز دبوس N.C. بين دبوس الوظائف للتصميم المتوافق والمرن.
مصدر الطاقة VDD للدائرة المنطقية
PIN6 بروتوكول الاتصال BS1
PIN7 BS2 بروتوكول الاتصال حدد 1 19 RES# إعادة تعيين الطاقة للمتحكم والسائق. هذا الدبوس هو مدخل إشارة إعادة تعيين. عندما يكون الدبوس منخفضًا ، يتم إعادة تشغيل الشريحة.الحفاظ على سحب هذا دبوس عالية أثناء التشغيل العادي.
PIN8 CS# شريحة تحديد
# # # # # #
PIN10 D/C# البيانات / التحكم في القيادة
PIN11 R/W# قراءة/كتابة
PIN12 E/RD# قراءة/كتابة تمكين القراءة
الدبوس 13~20 D0~D7 مدخل بيانات المضيف/حافلة الإخراج
Pin21 IREF المرجعية الحالية لضوء ضبط.
Pin22 VCOMH مستوى عال للجهد الخارجي لإشارة COM.
إمدادات الطاقة VCC Pin23 للوحة OEL.
Pin24 N.C. (GND) -Reserved Pin (Supporting Pin) يمكن أن تقلل الدبابيس الداعمة من تأثيرات الإجهاد على الدبابيس الوظيفية.يجب توصيل هذه الدبابيس إلى الأرض الخارجية كما دائرة حماية ESD.

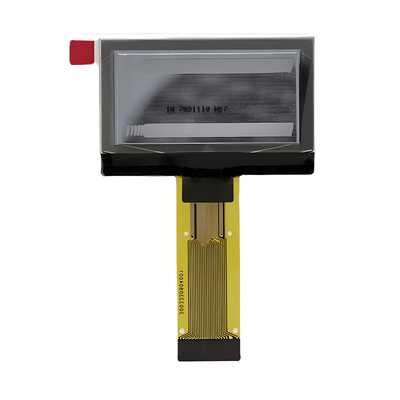

1.54 بوصة 128x64 شاشة OLED SSD1309 Driver IC صورة المنتج
