تفاصيل المنتج:
|
| المنتج: | 0.87 بوصة OLED شاشة وحدة | عدد البكسل: | 128×32 بكسل |
|---|---|---|---|
| سائق IC: | SSD1316 أو ما يعادله | وضع العرض: | مصفوفة سلبية |
| عرض اللون: | أحادية اللون (أبيض) | واجب القيادة: | 1/32 واجب |
| مقاس اللوحه: | 29 × 8.8 × 1.22 (ملم) | المنطقة النشطة: | 22.38 × 5.58 (ملم) |
| مساحة وحدة الصورة: | 0.175 × 0.175 (مم) | حجم بكسل: | 0.155 × 0.155 (مم) |
| اتجاه الرؤية: | كل زوايا الرؤية | واجهة: | I2C |
| الاتصال: | زيف الشركة العامة للفوسفات | الرقم السري: | 15 دبوس (يمكن تخصيصها) |
| حياة: | 50،000 ساعة @60cd/m2 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | وحدة عرض OLED رفيعة,وحدة عرض OLED 128x32 بكسل,واجهة I2C لوحة OLED صغيرة,128x32 Pixels OLED Display Module,I2C Interface small oled panel |
||
0.87 بوصة وحدة شاشة OLED رفيعة 128x32 بكسلات واجهة I2C النص الأبيض الأزرق مقدمة المنتج
استعراض سريع للمنتج
¥0.87 بوصة OLED
نوع: الرسومات
الهيكل: COG
128 × 32 نقطة مصفوفة
IC:SSD1316
إمدادات الطاقة 3 فولت
ضريبة 1/32
واجهة: I2C
لون العرض: أبيض / أزرق
الاتصال: ZIF FPC
الوصف
SFOS087DY-7139AP OLED Display Module هو شاشة رسمية COG بدقة 128 × 32 ، بحجم قطري 0.87 بوصة.تم تصميم نموذج OLED على أنه الصف الصناعي الذي يمتلك الحجم الضيق وميزة السعر التنافسي. تم بناء الوحدة مع SSD1316 IC ؛ فإنه يدعم واجهة I2C. فولتاج الإمداد للمنطق هو 2.8V ، فولتاج الإمداد للعرض هو 9V ، تيار التشغيل ل VDD هو 180μA ، واجب القيادة 1/32.
SFOS087DY-7139AP OEL يمكن أن تعمل وحدة العرض في درجات الحرارة من -40 °C إلى +80 °C؛ درجات حرارة تخزينها تتراوح من -40 °C إلى +85 °C.تطبيقات المنزل الذكي وما إلى ذلك.
معلومات عن المنتج
| المنتج: | 0.87 بوصة وحدة عرض OLED |
| عدد البكسلات: | 128×32 بكسل |
| واجهة: | I2C |
| مركز التحكم بالشاحنة: | SSD1316 أو ما يعادلها |
| رقم الدبوس: | 15 دبوس (يمكن تخصيصها) |
| وضع العرض: | مصفوفة سلبية |
| لون العرض: | أحمر (أبيض) |
| واجب القيادة: | 1/32 واجب |
| حجم اللوحة: | 29 × 8.8 × 1.22 (ملم) |
| المنطقة النشطة: | 22.38 × 5.58 (ملم) |
| مسافة البيكسل: | 0.175 × 0.175 (ملم) |
| حجم البكسل: | 0.155 × 0.155 (ملم) |
| اتجاه المشاهدة: | كل زوايا النظر |
| الاتصال: | ZIF FPC |
| مدة الحياة: | 50،000 ساعة @60cd/m2 |
| الامتثال: | متوافقة مع REACH و RoHS |
الخصائص
10يحتوي هذا الشاشة OLED 0.87 بوصة على وقت استجابة أسرع من "10 ميكرو ثانية عند +25 درجة مئوية".
10هذا المنتج الموحد OLED 0.87 بوصة لديه سطوع عالية وهذا المنتج لديه نسبة تباين تصل إلى 2000:1.
11هذا المنتج OLED منخفض التكلفة 0.87 بوصة لديه استهلاك طاقة أقل - تقليل انبعاثات ثاني أكسيد الكربون.
0.87 بوصة وحدة عرض OLED رفيعة 128x32 بكسلات واجهة I2C النص الأبيض / الأزرق رسم المنتج
تعريف الدبوس
"بين1"، "سي2إن" / "بين2"، "سي2بي" / "بين3"، "سي1بي" / "بين4"، "سي1إن"
المحطة الإيجابية للمكثف العكسي الطائر، المحطة السلبية لمكثف الدفع الطائر. مطلوب مكثفات مضخة الشحن بين المحطات.يجب أن يكونوا عائمين عندما لا يتم استخدام المحول.
البين 5، VDD2 VBAT
إمدادات الطاقة لدائرة محول DC / DC. هذا هو دبوس إمدادات الطاقة للحاجز الداخلي لمحول الجهد DC / DC. يجب توصيله بمصدر خارجي عند استخدام المحول.يجب أن يكون متصلًا بـ VDD عندما لا يتم استخدام المحول.
البين 6، VSS
أرضية الدائرة المنطقية هذا هو دبوس أرضي. إنه يعمل كمرجع للدبوس المنطقية. يجب أن يكون متصلًا بالأرض الخارجي.
(بين 7) ، (في دي دي)
إمدادات الطاقة للمنطق هذا دبوس إمدادات الجهد يجب أن تكون متصلة بمصدر خارجي
البين 8، CS#
البين 9، RES#
إعادة تشغيل الطاقة للمتحكم والسائق. هذا الدبوس هو مدخل إشارة إعادة تشغيل. عندما يكون الدبوس منخفضًا، يتم تشغيل الشريحة. ابق هذا الدبوس مرتفعًا أثناء التشغيل الطبيعي.
الدبوس 10، D/C
البين 11، SCLK
إشارة ساعة الحافلة IIC. يتم نقل المعلومات في الحافلة I2C إذا كانت تتبع sigmal ساعة. يتم نقل كل بت من البيانات خلال فترة ساعة واحدة من هذا الدبوس.
البين 12، SDA
إشارة بيانات الحافلة I2C. يعمل هذا الدبوس كقناة اتصال بين المرسل والمتلقي.
PIN13، IREF
مرجع التيار الحالي لضبط الساطع. هذا الدبوس هو الدبوس المرجعي للقطاع الحالي. يجب توصيل المقاومة بين هذا الدبوس و VSS. حدد التيار عند 12.5uA كحد أقصى.
البين 14، VCOMH
مستوى عالٍ للجهد الخارجي لإشارة COM. هذا الدبوس هو الدبوس المدخل لمستوى عالٍ للجهد الخارجي لإشارات COM. يجب توصيل المكثف بين هذا الدبوس و VSS.
البين 15، VCC
إمدادات الطاقة لوحة OEL. هذا هو أكثر دبوس إمدادات الجهد الإيجابي للشريحة. يجب توصيل مكثفات استقرار بين هذا الدبوس و VSS عند استخدام المحول.يجب أن تكون متصلة بمصدر خارجي عندما لا يتم استخدام المحول.
الدرجة القصوى المطلقة
الملاحظة 1: جميع الجهود المذكورة أعلاه تعتمد على VSS = 0V.
الملاحظة 2: عندما تستخدم هذه الوحدة فوق القيم القصوى المطلقة المذكورة أعلاه، قد يحدث كسر دائم للوحدة.من المستحسن استخدام هذه الوحدة في ظل الشروط المنصوص عليها في القسم 3. ¢خصائص البصريات والكهربائية ¢. إذا تم استخدام هذه الوحدة فوق هذه الظروف، فقد يحدث خلل في عمل الوحدة وقد تتدهور موثوقية الوحدة.
الملاحظة 3: النطاقات الحرارية المحددة لا تشمل جهاز الاستقطاب. الحد الأقصى لدرجة حرارة جهاز الاستقطاب يجب أن يكون 80 درجة مئوية.
الملاحظة 4: VPP = 7.5V، Ta = 25°C، 50٪ لوحة الشطرنج.تتبع تكوين البرنامج القسم 4.4 إبتدائية. يتم تحديد نهاية الحياة على أنها 50٪ من الوضوح الأولي.يتم تقدير متوسط عمر التشغيل في درجة حرارة الغرفة عن طريق عملية التسارع في ظروف درجة حرارة عالية.
الخصائص البصرية
* القياس البصري الذي تم إجراؤه عند VDD1 = 2.8V ، VPP = 8.0V و 7.4V. يتبع تكوين البرنامج القسم 4.4.

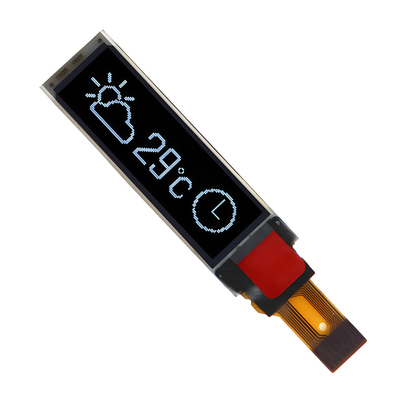

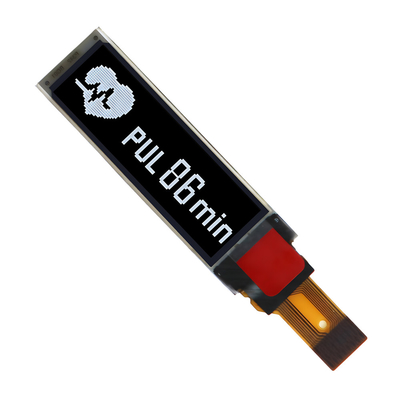

0.87 بوصة وحدة عرض OLED رفيعة 128x32 بكسل واجهة I2C النص الأبيض / الأزرق صورة المنتج
