تفاصيل المنتج:
|
| منتج: | 5 بوصة شاشة TFT LCD | القرار: | 720x1280 نقطة |
|---|---|---|---|
| واجهة: | MIPI | شاشة اللمس: | بكاب |
| اتجاه الرؤية: | كل زاوية الرؤية ((85/85/85/85) | هيكل PCAP: | GFF |
| تحكم LCD: | ILI9881C | مراقب CTP: | GT5688 |
| أبعاد الغطاء الزجاجي: | قابلة للتخصيص | الرقم السري: | 25 دبوس |
| الاتصال: | زيف الشركة العامة للفوسفات | إضاءة السطح: | 300 شمعة/م2 (نيت) |
| عمر LED: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة LCD TFT سعة,واجهة MIPI 5 بوصة شاشة LCD,720 * 1280 بكسل شاشة LCD TFT,MIPI Interface 5 Inch LCD Display,720*1280 Pixels TFT LCD Display |
||
شاشة LCD TFT سعة 5 بوصات ، PCAP TFT 5 بوصات 720 * 1280 بكسل عرض مقدمة المنتج
تقنية Saef SF-TC500I-8725B-CT3 هي وحدة TFT LCD بحجم قطري 5 بوصات وحل 720x1280 بكسل.تم تجهيز هذه وحدة عرض LCD 5 بوصة مع ILI9881C الدائرة المتكاملة، والذي يتضمن وظائف وحدة تحكم وحدة تحكم، ويدعم واجهات MIPI. يتراوح نطاق جهد إمدادات الطاقة (Vdd) لهذا الشاشة LCD البالغة 5 بوصات من 2.6V إلى 3.3V (القيمة النموذجية 2.8V).اتجاه مشاهدة هذه الوحدة 5 بوصة هو نوع IPSمع زاوية رؤية كاملة (85/85/85/85 أقصى).
يتم عرض وحدة العرض LCD SF-TC500I-8725B-CT3 TFT في وضع صورة مع سطوع 300 نيت ، ويمكن تخصيصها إلى 1000 نيت وفقًا لمتطلبات العميل.هذا العرض TFT 5 بوصة مجهزة بشاشة لمس PCAP (التصوير الكاسيتيف)، مع GT5688 IC ، واجهة I2C ، وتكنولوجيا لمس 5 نقاط ، مما يوفر تجربة استجابة وسهلة الاستخدام.يمكن لهذا الشاشة العرضية PCAP TFT البالغة 5 بوصات أن تعمل في درجات حرارة تتراوح من -20 °C إلى +70 °C؛ درجة حرارة تخزينها تتراوح بين -30 درجة مئوية و +80 درجة مئوية. سواء استخدمت في الداخل أو في الهواء الطلق، يمكن لهذا الشاشة LCD TFT 5 بوصات تلبية متطلبات العرض المختلفة.إنه حل متعدد الوظائف وعالي الأداء مناسب للمعدات الصناعية، أجهزة المسح، الأتمتة المنزلية، أنظمة التحكم في الوصول، معدات المراقبة، المحللات، أنظمة الأمن، أنظمة الري في الحدائق، ومجموعة واسعة من التطبيقات.
معلومات عامة
| المنتج: | 5 بوصة شاشة TFT LCD |
| القرار: | 720×1280 نقطة |
| واجهة: | MIPI |
| اتجاه المشاهدة: | كل زاوية الرؤية ((85/85/85/85) |
| شاشة لمسة: | PCAP |
| هيكل PCAP: | GFF |
| وحدة التحكم: | GT5688 |
| وحدة تحكم شاشة LCD: | ILI9881C |
| مقاس الزجاج الغطاء: | قابلة للتخصيص |
| الاتصال: | ZIF FPC |
| رقم الدبوس: | 25 دبوس |
| ضوء السطح: | 300 Cd/m2 ((نيت) |
| مدة حياة LED: | 40000 ساعة |
| الامتثال: | متوافقة مع REACH و RoHS |
شاشة LCD TFT سعة 5 بوصات ، PCAP TFT 5 بوصات 720 * 1280 بكسل عرض رسم المنتج
خصائص التيار المباشر
الملاحظة: إن الجهد الأعلى من أعلى قد يؤدي إلى تلف الوحدة. يتم تحديد جميع الجهد النسبي لـ VSS = 0V.
الضوء الخلفي الخصائص الكهربائية البصرية
1التكافل = الحد الأدنى/الحد الأقصى * 100%
2. مدة حياة المصابيح المحددة على النحو التالي:الوضوح النهائي هو 70% من الضوء الأصلي.طريقة القياس: (X * Y: المنطقة الضوئية)
الخصائص البصرية
شروط التدابير:1قياس المحيط: غرفة مظلمة؛ درجة حرارة المحيط: 25±2°C؛ 3.
تعريف دبوس TFT LCD
الدبوس 1، LEDA LED Anode
الدبوس 2، الكاثود LEDK LED
البين 3، إمدادات الطاقة VCC 2.8V
PIN4، IOVCC مصدر الطاقة 1.8V/2.8V الجهد
رقم 5، أرضية طاقة GND
إشارات ساعة PIN6، CLKP DSI-CLK+
PIN7، CLKN DSI-CLK- إشارات الساعة
(بين 8) ، (جي إن دي) ، (غراوند)
إشارات البيانات PIN9، D0N DSI-D0
إشارات البيانات Pin10، D0P DSI-D0+
(بين 11) ، (جي إن دي) ، (غراوند)
إشارات البيانات Pin12، D1N DSI-D1
إشارات البيانات PIN13، D1P DSI-D1+
البين 14، GND الأرضية الطاقة
إشارات بيانات PIN15، D2N NC DSI-D2
إشارات بيانات PIN16 و D2P NC DSI-D2+
(بين 17) ، (جي إن دي) ، قاعدة الطاقة
إشارات البيانات PIN18، D3N NC DSI-D2
إشارات البيانات Pin19، D3P NC DSI-D2+
(بين 20) ، (جي إن دي)
Pin21, TE إمدادات الطاقة 2.8 فولت
PIN22، LCD_ID LCD_ID
PIN23، إعادة ضبط سجل تحديد دبوس
(بين24) ، (جي.إن.دي) ، أرضية الطاقة
(بين25) ، (جي.إن.دي) ، أرضية الطاقة
تعريف دبوس CTP
البين1، GND
دبوس 2، SDA - 2.8 فولت
(بين 3) ، (سكل) - 2.8 فولت
البين 4، VDD - 3.3 فولت
PIN5، INT
البين 6، RST

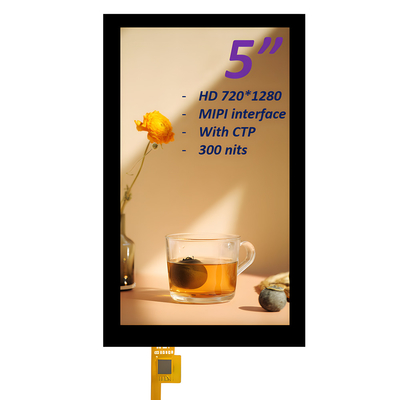

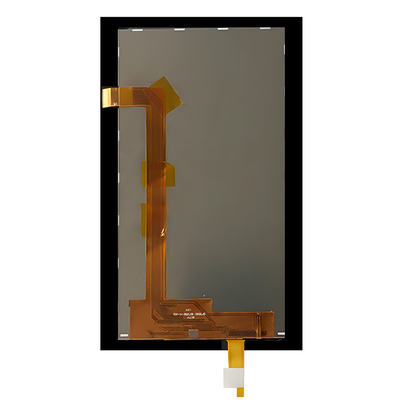

شاشة LCD TFT سعة 5 بوصات ، PCAP TFT 5 بوصات 720 * 1280 بكسل عرض صورة المنتج
