تفاصيل المنتج:
|
| المنتج: | شاشة OLED مقاس 1.54 بوصة | القرار: | دقة 128x64 نقطة |
|---|---|---|---|
| واجهة: | I2C، SPI اختياري | وضع العرض: | عرض المصفوفة السلبية |
| بصريات: | كل زوايا الرؤية | مخطط خافت.: | 47.0 (طول) × 43.0 (عرض) × 13.8 (عرض) ملم |
| المنطقة النشطة: | 35.06 (طول) × 17.52 (عرض) ملم | مساحة وحدة الصورة: | 0.274 × 0.274 ملم |
| طريقة القيادة: | 1/64 دورة العمل | درجة الحرارة التشغيل: | -40 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التخزين: | -40 درجة مئوية إلى + 85 درجة مئوية | سائق IC: | SSD1309 أو ما يعادله |
| الرقم السري: | 4 دبابيس رأس، 7 دبابيس اختيارية | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 1. 54 بوصة وحدة عرض OLED,وحدة عرض OLED 128 * 64,OLED Display Module 128*64 |
||
SFOM154YZ4-12864WB-01 مواصفات.pdf
1.54 بوصة وحدة العرض OLED 128 * 64 بكسل 4 دبوس واجهة IIC مقدمة المنتج
ثنائيات الإشعاع الضوئي العضوية (OLEDs) هي تكنولوجيا الجيل القادم التي تمكن من صور أكثر إشراقاً وضوحاً وأسرع استجابات.54 بوصة نموذج SFOM154YZ4-12864WB-01 شاشة OLED مصنوعة من 128 × 64 نقطة أحادي اللونهذه الوحدة OLED خفيفة الوزن، استهلاك الطاقة المنخفض، حجم صغير، ولها خيارات واجهة مختلفة، هو الافتراضي IIC، والخيارات المتاحة هي منافذ IIC و SPI.الوحدة مصنوعة من COB OLED، والتي لديها ميزة من السهولة في تثبيت الوحدة لتطبيق العميل بسبب لوحة PCB عليها.
وحدة العرض OLED SFOM154YZ4-12864WB-01 في الأصل لم يكن لها لمسة ، ولكن لوحة اللمس قابلة للتخصيص. يستخدم هذا المنتج على نطاق واسع في المحللات الطبية والمقاييس ومعدات الاستشعار ،محطات نقطة البيع، أجهزة تسجيل النقود، الأجهزة المحمولة، آلات الطلب المتنقلة، الخ
الخصائص
1. هذه الشاشة OLED الصغيرة 1.54 بوصة لديها دقة 128X64 وSSD1309 شريحة رقاقة.
2هذه الوحدة المكونة من 1.54 بوصة من شاشة OLED لديها استهلاك طاقة منخفض للغاية: إضاءة الشاشة الكاملة 0.08w.
3هذه الشاشة OLED 4 دبوس 1.54 بوصة لديها أربعة ثقوب تركيب لسهولة التثبيت.
4تم تصميم هذا المنتج OLED 1.54 بوصة 128x64 لنوع I2C، IIC و SPI واجهة اختياري.
5هذا المنتج OLED 4pin 1.54 بوصة يدعم مجموعة متنوعة من رقائق التحكم: متوافقة تماما مع سلسلة Arduino 51، سلسلة msp430، stm32 / 2 CSR IC، الخ
6فولتاج إمدادات الطاقة من هذا المنتج I2C 1.54 بوصة OLED هو DC 3V-5V.
7. هذه الوحدة 1.54 بوصة شاشة OLED مضمنة سائق IC. فإنه يمكن أن تتواصل مع I2C ((IIC) واجهة تحتاج فقط 4 منافذ إدخال / خروج
8هذا المنتج OLED 1.54 بوصة 128x64 متوافق مع MMDVM، Pi-Star، وهو متوافق مع Raspberry pi.
9. هذا المنتج 128x64 SPI OLED 1.54 بوصة هو تصميم ذاتية مضيئة، فإنه لا يحتاج إلى الضوء الخلفي، والعرض يمكن أن ذاتية مضيئة؛ لديها تباين عالية، النقاط الساطعة والواضحة، وحتى الخطوط الصغيرة قابلة للقراءة تماما.
10. وحدة العرض OLED 1.54 بوصة ليست هناك خطوط مضمنة داخل وحدة التحكم OLED، يمكن للمستخدم إنشاء الخطوط من خلال برنامج توليد الخطوط.
معلومات عن المنتج
| المنتج: | 1شاشة OLED بقيمة 54 بوصة |
| القرار: | دقة 128x64 نقطة |
| واجهة: | I2C، SPI اختياري |
| مركز التحكم بالشاحنة: | SSD1309 أو ما يعادلها |
| البصريات: | كل زوايا النظر |
| وضع العرض: | شاشة مصفوفة سلبية |
| الخطوط العريضة: | 47.0 ((L) X 43.0 ((W) X 13.8 ((T) مم |
| المنطقة النشطة: | 35.06 ((L) X 17.52 ((W) مم |
| مسافة البيكسل: | 0.274 × 0.274 مليمتر |
| طريقة القيادة: | 1/64 دورة العمل |
| درجة حرارة العمل: | -40°C إلى +70°C |
| درجة الحرارة: | -40°C إلى +85°C |
| رقم الدبوس: | 4 دبوسات رأسية، 7 دبوسات اختيارية |
| الامتثال: | متوافقة مع REACH و RoHS |
تعريف الدبوس
PIN1 GND (قاعدة الطاقة)
Piin2 VDD (وحدة الطاقة الجهد 3V - 5V)
PIN3 SCL (خط الساعة)
PIN4 SDA (خط البيانات)
1.54 بوصة OLED عرض وحدات 128 * 64 بكسل 4 دبوس واجهة IIC رسم المنتج

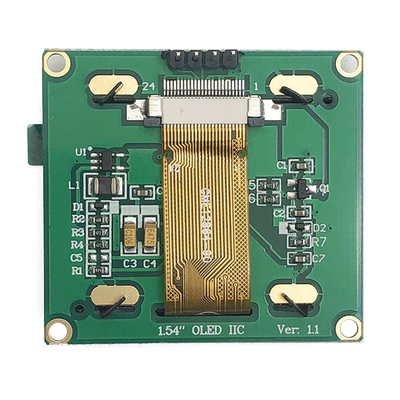

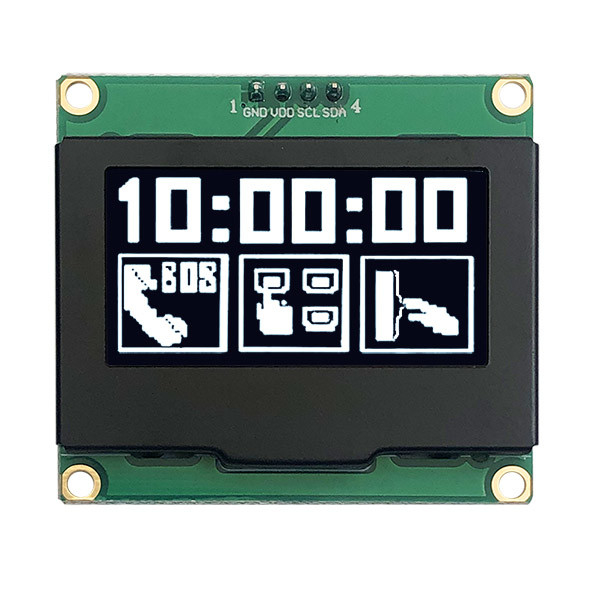

1.54 بوصة OLED وحدة العرض 128 * 64 بكسل 4 دبوس واجهة IIC صورة المنتج
