تفاصيل المنتج:
|
| منتج: | شاشة LCD بحجم 16 × 2 حرف COG | الشخصيات / الأعمدة: | 16 حرف × 2 سطر |
|---|---|---|---|
| نوع LCD: | FSTN، سلبي، انتقالي | بصريات: | 00:00 |
| مخطط خافت.: | 40.9 (ارتفاع) × 20.9 (رأسي) × 5.3 (ارتفاع) (مم) | منطقة المشاهدة: | 36 (ارتفاع) × 10 (فولت) (مم) |
| حجم النقطة: | 0.365 ((H) × 0.375 ((V) (ملم) | نقطة الملعب: | 0.385 ((H) × 0.395 ((V) (ملم) |
| طريقة القيادة: | 1/16 دورة العمل، 1/5 التحيز | درجة الحرارة التشغيل: | -10 درجة مئوية إلى +60 درجة مئوية |
| الدفع في الأفق: | -20 درجة مئوية إلى +70 درجة مئوية | الرقم السري: | 11 دبابيس |
| جهاز التحكم: | ST7032 أو ما يعادله | واجهة: | واجهة IIC MPU |
| المرفق: | زيف الشركة العامة للفوسفات | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 16×2 الحروف COG شاشة LCD,شاشة كوج LCD 3.3V,وحدة I2C MPU لجهاز LCD,COG LCD Display 3.3V,I2C MPU cog lcd module |
||
1602 COG وحدات شاشة LCD الحرف، شاشة LCD 16x2 شاشة عرض الحرف مقدمة المنتج
تكنولوجيا SAEF SF1602JR-269 هي وحدة شاشة LCD أحادية اللون COG 16X2. وهي مجهزة بجهاز تحكم ST7032 أو وحدة تحكم معادلة وتدعم واجهات I2C و MPU.فولتاج الطاقة من SF1602JR-269 لوحة العرض LCD 1602 الوحدة هي 3.3 فولت (القيمة النموذجية). يحتوي على إضاءة خلفية LED بيضاء ، وأزرق ، وخضراء صفراء إضاءة خلفية LED خيارات. SF1602JR-269 هو وضع إرسال FSTN السلبي.يمكن أن تعمل في درجات حرارة تتراوح من -10 °C إلى +60 °C؛ نطاق درجة حرارة التخزين هو -20 ° C إلى +70 ° C. هذه الوحدة LCD في البداية لم يكن لها لمسة، ولكن لوحة اللمس قابلة للتخصيص. يتم استخدام وحدة SF1602JR-269 على نطاق واسع في الأدوات،قارئ بطاقات، أجهزة الاستشعار، محطات البيع، قراءة النقد، أجهزة المحمولة، المحللات الطبية، وأكثر من ذلك.
الخصائص:
1الأبعاد الخارجية لهذه الشاشة LCD 16x2 حروف هي 40.9x20.9x5.3 ملم، مع 16 حرفا x 2 خطوط.
2. هذا الشاشة من نوع الـ 16 × 2 COG LCD monochome يدعم واجهات IIC و MPU. الجهد النموذجي للوحدة هو 3.3V ويمكن أن يعمل بين 2.7V و 4.5V.
3التيار الكهربائي لهذه الشاشة LCD 1602 COG هو 160uA (الحد الأقصى 230uA).
4. و 16x2 وحدة الحرف يعمل بشكل جيد في 12 ساعة الاتجاه المشاهدة.
5هذا الـ COG 1602 LCD هو نسخة فعالة من حيث التكلفة ، بسعر منخفض وأداء عرض عالي.
6. يأتي هذا الشاشة الكهربائية 1602 الكاراكتر COG مع خيارات ألوان الضوء الخلفي المختلفة، بما في ذلك الأبيض، والأصفر الأخضر، والخضر، والأزرق، وأكثر من ذلك.
7هذا الشاشة LCD 16x2 لديها طريقة اتصال ZIF FPC ، ويمكن تخصيص طول FPC ، مما يسهل التصميم والتركيب.
معلومات عن الإنتاج:
| المنتج: | 16x2 COG الحروف شاشة LCD |
| نوع الشاشة: | FSTN، سلبي، ناقل |
| الحروف / الأعمدة: | 16 حرف × 2 سطر |
| البصريات: | الساعة الثانية عشر |
| الخطوط العريضة: | 40.9 ((H) X 20.9 ((V) X 5.3 ((T) (ملم) |
| منطقة المشاهدة: | 36 ((H) X 10 ((V) (ملم) |
| نقطة الطول: | 0.385 ((H) X 0.395 ((V) (ملم) |
| حجم النقطة: | 0.365 ((H) X 0.375 ((V) (ملم) |
| طريقة القيادة: | كيف تُحافظ على سلامتك؟ 1/16 |
| درجة حرارة العمل: | -10°C إلى +60°C |
| درجة حرارة التخزين: | -20°C إلى +70°C |
| جهاز التحكم: | ST7032 أو ما يعادلها |
| رابط: | ZIF FPC |
| رقم الدبوس: | 11 دبوس |
| واجهة: | واجهة وحدة MPU IIC |
| الامتثال: | متوافقة مع REACH و RoHS |
1602 COG وحدات شاشة LCD الحرف، شاشة LCD 16x2 شاشة عرض الحرف رسم المنتج
تعريف الدبوس:
PIN1 CAP1N لدورة تعزيز الجهد (VDD-VSS) ، مكثف خارجي حوالي 0.1u ~ 4.7uf
PIN2 CAP1P لدورة تعزيز الجهد (VDD-VSS) ، مكثف خارجي حوالي 0.1u ~ 4.7uf
Pin3 VLCD DC/DC محول الجهد. قم بتوصيل مكثف بين الحرارة و VIN عندما يتم استخدام المكبر المدمج. ضبط التباين
معالجة التشغيل
معالجة التشغيل
دبوس 6 SHLS إشارات الإسمنت تحديد الاتجاه:
0: Seg1~80 عنوان العمود 79~0 (في عكس)
1: Seg1~80 عنوان العمود 0~79 ((طبيعي)
PIN7 SHLC الإشارات الشائعة تحديد الاتجاه:
0: Com1~16 عنوان الصف 15~0 ((مقلوب)
1: Com1~16 عنوان الصف 0~15 ((طبيعي)
PIN8 VSS الأرضية (0V)
PIN9 SDA في واجهة I2C DB7 (SDA) هي مدخلات البيانات و DB6 (SCL) هي مدخلات الساعة. يجب أن يتم توصيل SDA و SCL إلى حافلة I2C (حافلة I2C هي لتوصيل مقاومة بين SDA / SCL وطاقة حافلة I2C)
PIN10 SCL في واجهة I2C DB7 (SDA) هو مدخل البيانات و DB6 (SCL) هو مدخل الساعة. يجب على SDA و SCL الاتصال بحافلة I2C (حافلة I2C هي لربط مقاومة بين SDA / SCL وطاقة حافلة I2C)
Pin11 XRESET دبوس إعادة التشغيل الخارجي. فقط إذا تم استخدام الطاقة عند إعادة التشغيل ، يجب تثبيت دبوس XRESET على VDD. فعالة منخفضة.

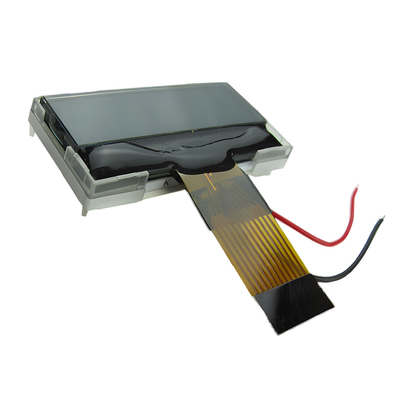

1602 COG وحدة للكاميرا المضادة للشاشة، للكاميرا المضادة للشاشة 16x2 صورة المنتج
