تفاصيل المنتج:
|
| المنتج: | 0.66 بوصة OLED شاشة وحدة | عدد البكسل: | الرسومات 64x48 |
|---|---|---|---|
| سائق IC: | SSD1315 أو ما يعادله | وضع العرض: | مصفوفة سلبية |
| عرض اللون: | أحادية اللون (أبيض) | واجب القيادة: | (أوربا) |
| مقاس اللوحه: | 16.42 × 16.9 × 1.25 (ملم) | المنطقة النشطة: | 13.42 × 10.06 (مم) |
| مساحة وحدة الصورة: | 0.21 × 0.21 ((ملم) | حجم بكسل: | 0.19 × 0.19 ((ملم) |
| اتجاه الرؤية: | كل زوايا الرؤية | واجهة: | متوازية، SPI، I2C |
| الاتصال: | لحام / بار الساخن | الرقم السري: | 28 دبابيس |
| حياة: | 50،000 ساعة @60cd/m2 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 0شاشة.66 بوصة الرسومات,وحدة عرض OLED الرسومية,وحدة عرض OLED 64x48 بكسل,Graphic OLED Display Module,64x48 Pixels OLED Display Module |
||
حول هذا البند SFOS066XZ-7115AN وحدة العرض OLED
وحدة العرض OLED SFOS066XZ-7115AN هي حل رقيق وذو دقة عالية مصمم لتطبيقات مختلفةخاصة تلك التي تتطلب عامل شكل صغير وموثوقية الصناعيةهنا ملخص لميزاته الرئيسية و مواصفاته:
مواصفات العرض:
الدرجة الصناعية:
وحدة التحكم:
الواجهات:
الجهد والتيار:
واجب القيادة:
نطاق الحرارة:
التطبيقات:
السعر:
ملاحظات أخرى:
وحدة العرض OLED SFOS066XZ-7115AN هي حل عرض متعدد الاستخدامات للتطبيقات التي تتطلب مزيجا من الحجم الصغير، والقرار العالي، والموثوقية الصناعية.إن استهلاك الطاقة المنخفض ودعمها لمواجهات اتصال متعددة تجعلها خيارًا شائعًا للمصممين والمهندسين الذين يعملون على أجهزة الجيل التالي.
الخصائص
| المنتج: | 0وحدة عرض OLED من.66 بوصة |
| عدد البكسلات: | الرسومات 64x48 |
| مركز التحكم بالشاحنة: | SSD1315 أو ما يعادلها |
| واجهة: | متوازية، SPI، I2C |
| وضع العرض: | مصفوفة سلبية |
| واجب القيادة: | (أوربا) |
| لون العرض: | أحمر (أبيض) |
| حجم اللوحة: | 16.42 × 16.9 × 1.25 (ملم) |
| المنطقة النشطة: | 13.42 × 10.06 (ملم) |
| مسافة البيكسل: | 0.21 × 0.21 ((ملم) |
| حجم البكسل: | 0.19 × 0.19 ((ملم) |
| اتجاه المشاهدة: | كل زوايا النظر |
| رقم الدبوس: | 28 دبوس |
| الاتصال: | لحام / بار الساخن (بلوغ في قابلة للتخصيص) |
| مدة الحياة: | 50،000 ساعة @60cd/m2 |
| الامتثال: | متوافقة مع REACH و RoHS |
رسم المخطط
تعريف الدبوس
| رقم البين | الرمز | إدخال/خروج | الوظيفة |
| 1 |
شمال كندا (GND) |
- | الدبوس المحجوز (الدبوس الداعم) |
| 2-5 |
C1P / C1N C2P / C2N |
أنا |
المحطة الإيجابية للمكثف العكسي الطائر المحطة السلبية لمكثف الدفع الطائر |
| 6 |
VBAT |
(ب) |
إمدادات الطاقة لدوائر محولات التيار المباشر/التيار المباشر |
| 7 |
الـ VSS |
(ب) |
أرضية الدوائر المنطقية |
| 8 | VDD | (ب) | إمدادات الطاقة للمنطق |
| 9 - 10 |
BS1 BS2 |
أنا |
بروتوكول الاتصال |
| 11 |
(سي إس) |
أنا |
تحديد الشريحة |
| 12 |
RES# |
أنا |
إعادة ضبط الطاقة للمراقب والسائق |
| 13 |
D/C# |
أنا |
البيانات / التحكم في القيادة |
| 14 | R/W# | أنا | القراءة / الكتابة اختيار أو الكتابة |
| 15 |
# E/RD# |
أنا |
قراءة / كتابة تمكين أو قراءة |
| 16-23 | D0~D7 | إدخال/خروج | حافلة دخول بيانات المضيف / الخروج |
| 24 |
IREF |
أنا |
المرجع الحالي لتعديل الوضوح |
| 25 |
VCOMH |
أوه |
مستوى عالٍ للجهد الخارجي لإشارة COM |
| 26 |
الـ VCC |
(ب) |
إمدادات الطاقة لوحة OEL |
| 27 | (في إل إس إس) | - | أرضية الدوائر المنطقية |
| 28 | شمال كندا (GND) | - | الدبوس المحجوز (الدبوس الداعم) |
الخصائص البصرية
| السمات | الرمز | الشروط | دقيقة | النوع | ماكس | الوحدة | |||
|
السطوع (VCC يتم توفيرها خارجياً) |
لبر
|
الملاحظة 5 | 80 | - | - | cd/m2 | |||
|
السطوع (VCC التي تم إنشاؤها بواسطة DC/DC الداخلية) |
الملاحظة 6 | 80 | 100 | - | cd/m2 | ||||
| (سي.آي.إي) (أبيض) | عام 1931 | 0.250.27 | 0.290.31 | 0.330.35 | |||||
| تناقض الغرفة المظلمة | - | 2000:1 | - | ||||||
| زاوية النظر | - | مجاناً | - | درجة |
خصائص التيار المباشر
| السمات | الرمز | الشروط | دقيقة | النوع | ماكس | الوحدة |
| فولتاج الإمداد للمنطق | VDD | 1.65 | 2.8 |
3.5 8.0 |
V | |
|
فولتاج التزويد للعرض (يتم توفيره من الخارج) فولتاج التغذية لـ DC/DC |
الـ VCC |
|
7.0 | 7.5 | V | |
| VBAT | 3.5 | - |
4.2
- |
V | ||
|
فولتاج الإمداد للعرض (يتم توليده بواسطة DC/DC الداخلي) مدخلات عالية المستوى |
الـ VCC |
|
7.0 | 7.5 | V | |
| فيروس نقص المناعة | 0.8×VDD | - |
VDD 0.2×VDD VDD 0.1×VDD
19 |
V | ||
| مدخلات منخفضة المستوى | VIL | IOUT = 100μA، 3.3MHz | 0 | - | V | |
| إنتاج عالي المستوى | VOH | IOUT = 100μA، 3.3MHz | 0.9×VDD | - | V | |
| إنتاج منخفض المستوى | VOL | IOUT = 100μA، 3.3MHz | 0 | - | V | |
| التيار التشغيلي لـ VDD | IDD | - | 180 | μA | ||
|
التيار التشغيلي لـ VCC (VCC المزود من الخارج) |
الـ ICC |
- |
- |
5 |
mA |
|
| التيار التشغيلي لـ VBAT (VCC المولدة بواسطة DC / DC الداخلية) | إيبات |
|
- |
14 |
mA |
|
| حالي وضع النوم لـ VDD | IDD، النوم | - | 1 |
10
10 |
μA | |
| حاله حاله النوم لـ VCC | (آيكس) ، النوم | - | 2 | μA |

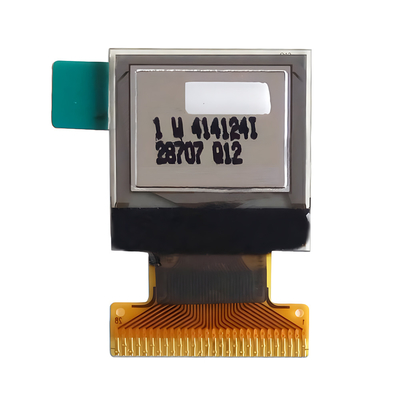

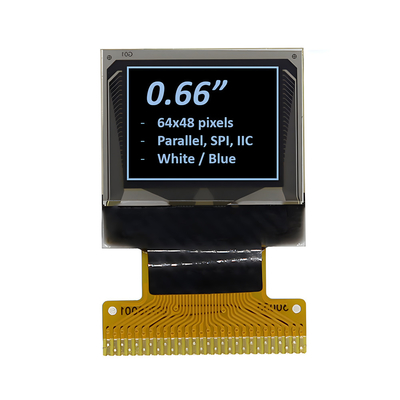

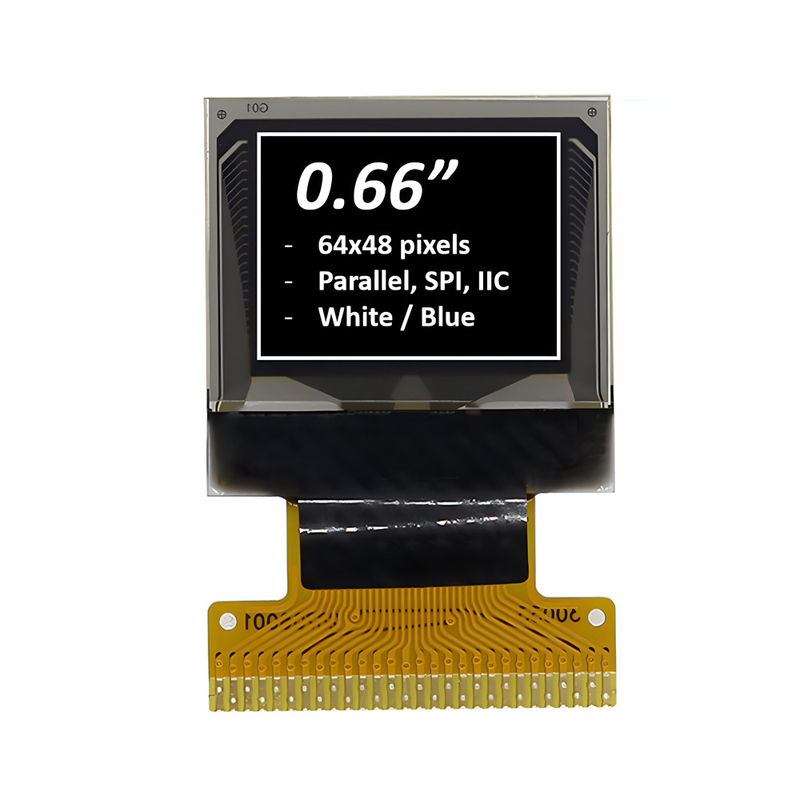

صورة المنتج
