تفاصيل المنتج:
|
| المنتج: | 0.63 بوصة OLED شاشة وحدة | عدد البكسل: | 120×28 بكسل |
|---|---|---|---|
| سائق IC: | SSD1312 أو ما يعادلها | وضع العرض: | مصفوفة سلبية |
| عرض اللون: | أحادية اللون (أبيض) | واجب القيادة: | أهل الديار، 1/28 |
| مقاس اللوحه: | 21.54 × 6.62 × 1.22 (ملم) | المنطقة النشطة: | 15.58 × 3.62 (ملم) |
| مساحة وحدة الصورة: | 0.13 × 0.13 (مم) | حجم بكسل: | 0.11 × 0.11 (ملم) |
| اتجاه الرؤية: | كل زوايا الرؤية | واجهة: | I2C |
| الاتصال: | لحام / بار الساخن (يمكن تخصيصه) | الرقم السري: | 14 دبابيس (يمكن تخصيصها) |
| حياة: | 50،000 ساعة @60cd/m2 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 120x28 بكسلات وحدة العرض OLED,0.63 بوصة OLED شاشة وحدة,شاشات i2c OLED أحادية اللون,0.63 Inch OLED Display Module,Monochrome i2c oled displays |
||
0.63 بوصة 120x28 بكسلات وحدة عرض OLED، 0.63 بوصة OEL شاشة مصفوفة مقدمة المنتج
SFOS063XZ-7114AN وحدة شاشة OLED هي شاشة رسمية COG بدقة 120 × 28 ، بحجم قطري 0.63 بوصة.تم تصميم نموذج OLED كصف الصناعية والتي لديها ميزة السعر التنافسي. تم بناء الوحدة مع SSD1312 IC ؛ فإنه يدعم واجهة I2C. فولتاج الإمداد للمنطق هو 2.8V نموذجي ، يتراوح من 1.65V إلى 3.3V ، فولتاج الإمداد للعرض هو 8V ،التيار التشغيلي لـ VDD هو 180μA، واجب القيادة 1/28.SFOS063XZ-7114AN وحدة العرض OEL مناسبة للأجهزة القابلة للارتداء وتطبيقات المنزل الذكي وما إلى ذلك. يمكن أن تعمل هذه الوحدة عند درجات الحرارة من -40 °C إلى +80 °C.درجات حرارة تخزينها تتراوح من -40°C إلى +85°C.
الخصائص
9يحتوي هذا الشاشة OLED 0.63 بوصة على وقت استجابة أسرع من "10 ميكرو ثانية عند +25 درجة مئوية".
10.هذا المنتج الموحد OLED 0.63 بوصة لديه سطوع عالية وهذا المنتج لديه نسبة تباين تصل إلى 2000:1.
11هذا المنتج OLED منخفض التكلفة 0.63 بوصة لديه استهلاك طاقة أقل - تقليل انبعاثات ثاني أكسيد الكربون.
| المنتج: | 0وحدة عرض OLED بوصة 63 |
| مركز التحكم بالشاحنة: | SSD1312 أو ما يعادلها |
| واجهة: | I2C |
| لون العرض: | أحمر (أبيض) |
| عدد البكسلات: | 120×28 بكسل |
| وضع العرض: | مصفوفة سلبية |
| واجب القيادة: | أهل الديار، 1/28 |
| حجم اللوحة: | 21.54 × 6.62 × 1.22 (ملم) |
| المنطقة النشطة: | 15.58 × 3.62 (ملم) |
| مسافة البيكسل: | 0.13 × 0.13 (ملم) |
| حجم البكسل: | 0.11 × 0.11 (ملم) |
| رقم الدبوس: | 14 دبوس (يمكن تخصيصها) |
| اتجاه المشاهدة: | كل زوايا النظر |
| الاتصال: | لحام / بار الساخن (يمكن تخصيصه) |
| مدة الحياة: | 50،000 ساعة @60cd/m2 |
| الامتثال: | متوافقة مع REACH و RoHS |
0.63 بوصة 120x28 بكسلات وحدة العرض OLED، 0.63 بوصة OEL العرض المصفوفة رسم المنتج
الدرجات القصوى المطلقة
الخصائص البصرية
تعريف الدبوس
"بين1"، "سي2 بي" / "بين2"، "سي2 إن" / "بين3"، "سي1 بي" / "بين4"، "سي1 إن".
المحطة الإيجابية للمكثف العكسي الطائر، المحطة السلبية لمكثف الدفع الطائر. مطلوب مكثفات مضخة الشحن بين المحطات.يجب أن يكونوا عائمين عندما لا يتم استخدام المحول.
البين 5VDD2VBAT
إمدادات الطاقة لدائرة محول DC / DC. هذا هو دبوس إمدادات الطاقة للحاجز الداخلي لمحول الجهد DC / DC. يجب توصيله بمصدر خارجي عند استخدام المحول.يجب أن يكون متصلًا بـ VDD عندما لا يتم استخدام المحول.
الدبوس6، VBREFNC
الدبوس7، VSS
أرضية الدائرة المنطقية هذا هو دبوس أرضي. إنه يعمل كمرجع للدبوس المنطقية. يجب أن يكون متصلًا بالأرض الخارجي.
الدبوس8، VDD1
إمدادات الطاقة للمنطق هذا دبوس إمدادات الجهد يجب أن تكون متصلة بمصدر خارجي
الدبوس9, RES#
إعادة تشغيل الطاقة للمتحكم والسائق. هذا الدبوس هو مدخل إشارة إعادة تشغيل. عندما يكون الدبوس منخفضًا، يتم تشغيل الشريحة. ابق هذا الدبوس مرتفعًا أثناء التشغيل الطبيعي.
الدبوس10, SCL
إشارة ساعة الحافلة IIC. يتم نقل المعلومات في الحافلة I2C إذا كانت تتبع sigmal ساعة. يتم نقل كل بت من البيانات خلال فترة ساعة واحدة من هذا الدبوس.
الدبوس11، SDA
إشارة بيانات الحافلة I2C. يعمل هذا الدبوس كقناة اتصال بين المرسل والمتلقي.
PIN12، IREF
مرجع التيار الحالي لضبط الساطع. هذا الدبوس هو الدبوس المرجعي للقطاع الحالي. يجب توصيل المقاومة بين هذا الدبوس و VSS. حدد التيار عند 12.5uA كحد أقصى.
الدبوس13، VCOMH
مستوى عالٍ للجهد الخارجي لإشارة COM. هذا الدبوس هو الدبوس المدخل لمستوى عالٍ للجهد الخارجي لإشارات COM. يجب توصيل المكثف بين هذا الدبوس و VSS.
الدبوس14، VCC
إمدادات الطاقة لوحة OEL. هذا هو أكثر دبوس إمدادات الجهد الإيجابي للشريحة. يجب توصيل مكثفات استقرار بين هذا الدبوس و VSS عند استخدام المحول.يجب أن تكون متصلة بمصدر خارجي عندما لا يتم استخدام المحول.

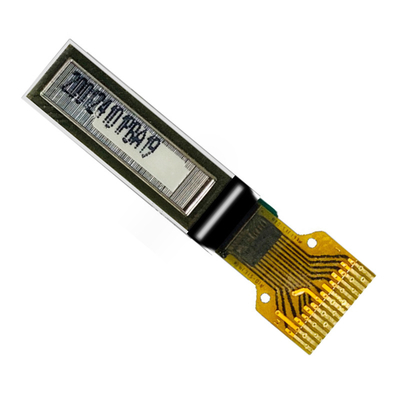

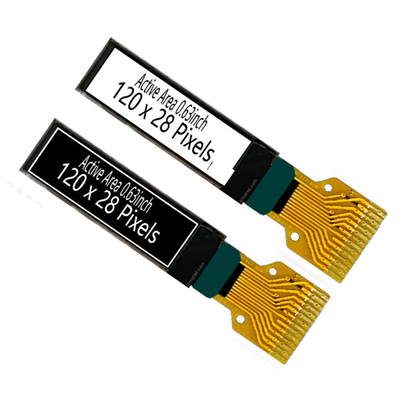

0.63 بوصة 120x28 بكسلات وحدات العرض OLED، 0.63 بوصة OEL شاشة مصفوفةصورة المنتج
منشآت المصنع والشهادات
تتوفر شاشات OLED الرسومية من SAEF Technology في ثلاثة هياكل ميكانيكية تشمل تقنية COB و COG و TAB المصفوفة السلبية.دقة OLED الرسومية أحادية اللون المتاحة في شاشة OLED الرسومية 50x16، 64x128 OLED ، 100x16 OLED ، 100x32 OLED الرسومات ، 200x16 OLED الرسومات ، OLED 128x32 ، شاشة OLED 128x64 ، OLED 128x128 ، و 256x64 OLED Display.الشاشة الرسومية OLED في مجموعة منتجات SAEF لديها أجهزة تحكم محمولة والواجهات تشمل الموازية، سلسلة، و I2C OLED، SPI OLED. هذه وحدات العرض OLED لديها تشغيل فولتات 3 فولت، أو 5 فولت اعتمادا على الدقة / اللون.
تقدم SAEF مجموعة واسعة من وحدات العرض OLED بأحجام من 0.42 "إلى 5.5" OLED، مثل 0.42" micro OLED Display، 0.49" OLED Display، 0.5" OLED Display، 0.54" OLED Display، 0.63" OLED Display، 0.شاشة OLED صغيرة 66 بوصةشاشة OLED 0.69 بوصة، شاشة OLED 0.91 بوصة، شاشة OLED 0.95 بوصة، شاشة OLED 0.96 بوصة، شاشة OLED 1.5 بوصة، شاشة OLED 2 بوصة، شاشة OLED 2.4 بوصة، شاشة OLED 2.7 بوصة، شاشة OLED 5.5 بوصة، وحلول تصميم مخصصة.
