تفاصيل المنتج:
|
| المنتج: | وحدة عرض OLED 0.96 بوصة | عدد البكسل: | 128 × 64 بكسل |
|---|---|---|---|
| سائق IC: | SSD1315 أو ما يعادله | وضع العرض: | مصفوفة سلبية |
| عرض اللون: | أحادية اللون (أبيض) | واجب القيادة: | الاحتياجات المختلفة |
| مقاس اللوحه: | 24.7 × 16.6 × 1.3 (مم) | المنطقة النشطة: | 21.74 × 11.175 (ملم) |
| مساحة وحدة الصورة: | 0.17 × 0.175 (مم) | حجم بكسل: | 0.15 × 0.15 (مم) |
| اتجاه الرؤية: | كل زوايا الرؤية | واجهة: | I2C، SPI اختياري |
| الاتصال: | توصيل في | الرقم السري: | 30 دبوس (يمكن تخصيصها) |
| درجة الحرارة التشغيل.: | -40 درجة مئوية - +70 درجة مئوية | درجة حرارة التخزين: | -40 درجة مئوية - + 85 درجة مئوية |
| حياة: | 50،000 ساعة @60cd/m2 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | وحدة عرض OLED مقاس 0.96 بوصة,شاشة OLED 128x64,شاشة SPI I2C 0.96 بوصة OLED,oled display 128x64,SPI I2C 0.96 inch oled display |
||
السعر بالجملة 0.96 بوصة OLED عرض وحدات 128x64 بكسل SPI IIC واجهة وصلة وصلة المنتج

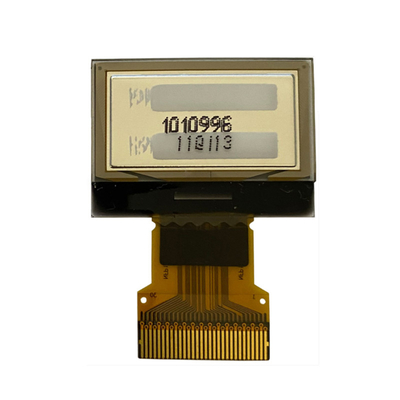

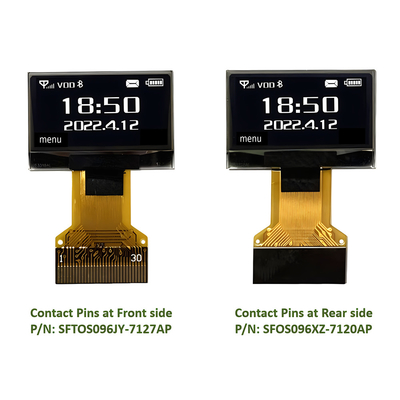

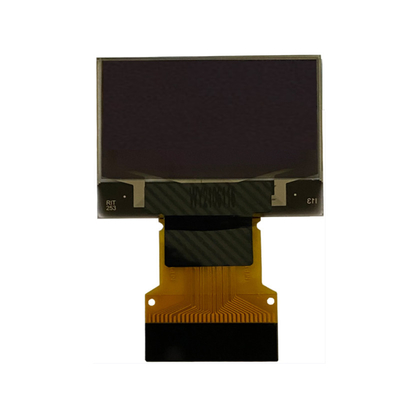

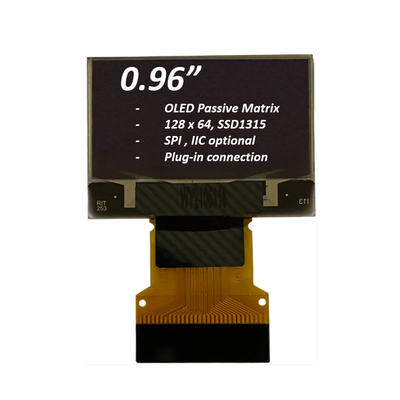

SFOS096XZ-7120AP OLED Display Module هو شاشة رسمية COG بدقة 128x64 ، بحجم قطري 0.96 بوصة.تم تصميم نموذج OLED كصف الصناعية والتي لديها ميزة السعر التنافسي. تم بناء الوحدة مع SSD1315 IC ؛ يدعم واجهة I2C و SPI. فولتش التغذية للمنطق هو 2.8V ، فولتش التغذية للعرض هو 9V ، تيار التشغيل ل VDD هو 160μA ،واجب القيادة 1/64.
ويمكن أن تعمل هذه الوحدة في درجات الحرارة من -40 درجة مئوية إلى +70 درجة مئوية.درجات حرارة تخزينها تتراوح من -40°C إلى +85°C.
| المنتج: | وحدة عرض OLED 0.96 " |
| عدد البكسلات: | 128×64 بكسل |
| مركز التحكم بالشاحنة: | SSD1315 أو ما يعادلها |
| وضع العرض: | مصفوفة سلبية |
| لون العرض: | أحمر (أبيض) |
| واجب القيادة: | الاحتياجات المختلفة |
| المنطقة النشطة: | 21.74 × 11.175 (ملم) |
| حجم اللوحة: | 24.7 × 16.6 × 1.3 (ملم) |
| مسافة البيكسل: | 0.17 × 0.175 (ملم) |
| حجم البكسل: | 0.15 × 0.15 (ملم) |
| واجهة: | I2C، SPI اختياري |
| اتجاه المشاهدة: | كل زوايا النظر |
| الاتصال: | التوصيل |
| رقم الدبوس: | 30 دبوس (يمكن تخصيصها) |
| درجة الحرارة العملية: | -40 درجة مئوية - +70 درجة مئوية |
| درجة الحرارة: | -40 درجة مئوية - +85 درجة مئوية |
| مدة الحياة: | 50،000 ساعة @60cd/m2 |
| الامتثال: | متوافقة مع REACH و RoHS |
سعر الجملة 0.96 بوصة OLED عرض وحدة 128x64 بكسل SPI IIC واجهة وصلة في اتصال الرسمة المنتج
تعريف الدبوس
رقم رقم واحد، (ن.سي) (ج.ن.د)الدبوس المحجوز (دبوس الدعم) يمكن للدبوسات الداعمة تقليل تأثيرات الإجهاد على الدبوسات الوظيفية. يجب توصيل هذه الدبوسات بالأرض الخارجية كدارة حماية ESD.
البين2، البين3، البين4، البين5المحطة الإيجابية للمكثف العكسي الطائر، المحطة السلبية لمكثف الدفع الطائر، مطلوب مكثفات مضخة الشحن بين المحطات.يجب أن يكونوا عائمين عندما لا يتم استخدام المحول.
الدبوس6، VBATإمدادات الطاقة لدوائر محولات DC / DC هذا هو دبوس إمدادات الطاقة للمعازل الداخلية لمحولات الجهد DC / DC. يجب توصيلها بمصدر خارجي عند استخدام المحول.يجب توصيله بـ VDD عندما لا يتم استخدام المحول.
الدبوس7"بين 12، بين 16، بين 21 إلى 25"محجوز الدبوس الدبوس NC بين الدبوس وظيفة محجوزة للتصميم المتوافق والمرن.
الدبوس8، VSS ،أرضية الدائرة المنطقية هذا دبوس أرضي. إنه يعمل كمرجع للدبابيس المنطقية. يجب توصيله بالأرض الخارجية.
الدبوس9، VDD ،إمدادات الطاقة للمنطق هذا هو دبوس إمدادات الجهد. يجب توصيله بمصدر خارجي.
الدبوس10، PIN11، BS0، BS1،بروتوكول الاتصال اختيار هذه الدبوس هي مدخلات اختيار واجهة MCU.
الدبوس13، CS#،تحديد الشريحة هذا الدبوس هو مدخل تحديد الشريحة. يتم تمكين الشريحة للتواصل مع MCU فقط عندما يتم سحب CS # منخفضًا.
الدبوس14، RST#،إعادة تعيين الطاقة للمتحكم والسائق هذا الدبوس هو مدخل إشارة إعادة تعيين. عندما يكون الدبوس منخفضًا ، يتم تنفيذ بدء الشريحة. حافظ على سحب هذا الدبوس مرتفعًا أثناء التشغيل العادي.
الدبوس15, D/C#,تحكم البيانات / الأوامر. هذا الدبوس هو الدبوس تحكم البيانات / الأوامر. عندما يتم سحب الدبوس عاليا، يتم التعامل مع المدخلات في D7 ~ D0 باعتبارها بيانات العرض. عندما يتم سحب الدبوس منخفضة،سيتم نقل المدخلات في D7 ~ D0 إلى سجل الأوامرعندما يتم سحب الدبوس عالياً وتحديد وضع واجهة سلسلة، سيتم تفسير البيانات في SDIN على أنها بيانات. عندما يتم سحبها منخفضة، سيتم نقل البيانات في SDIN إلى سجل الأوامر.في وضع I2C، هذا الدبوس يعمل كـ SA0 لاختيار عنوان العبد. للحصول على علاقة تفصيلية لإشارات واجهة MCU ، يرجى الرجوع إلى مخططات خصائص التوقيت.
الدبوس18~Pin20, D0~D2,هذه الدبابيس هي حافلة بيانات ثنائية الاتجاه تتصل بحافلة بيانات MCU. يوصى بربط الدبابيس غير المستخدمة بـ LOW. عند تحديد وضع الواجهة المتسلسلة،D2 يجب أن تكون مرتبطة إما منخفضة أو مرتبطة معا مع D1 كما مدخل البيانات المتسلسلة: SDIN ، و D0 سيكون مدخل الساعة المتسلسلة: SCLK. عندما يتم تحديد وضع I2C ، يجب ربط D2 ، D1 معًا والخدمة كSDAout ، SDAin في التطبيق و D0 هو مدخل الساعة المتسلسلة ، SCL.
البين 26،IREF،مرجع التيار الحالي لتعديل الوضوح.هذا الدبوس هو الدبوس المرجعي للقطاع الحالي. يجب توصيل المقاومة بين هذا الدبوس و VSS. حدد التيار عند 12.5A كحد أقصى.
البين 27VCOMH،مستوى عالٍ للجهد الخارجي لإشارة COM. هذا الدبوس هو دبوس المدخل لمستوى عالٍ للجهد الخارجي لإشارات COM. يجب توصيل مكثف بين هذا الدبوس و VSS.
البين 28،فيسي سيإمدادات الطاقة لوحة OEL. هذا هو أكثر دبوس إمدادات الجهد الإيجابي للشريحة. يجب توصيل مكثف استقرار بين هذا الدبوس و VSS عند استخدام المحول.يجب أن تكون متصلة بمصدر خارجي عندما لا يتم استخدام المحول.
رقم 29(في إل إس إس),أرضية الدائرة التناظرية هذا دبوس أرضي تناظري. يجب توصيله بـ VSS من الخارج.
رقم رقم 30، شمال كندا (GND)الدبوس المحجوز (دبوس الدعم) يمكن للدبوسات الداعمة تقليل تأثيرات الإجهاد على الدبوسات الوظيفية. يجب توصيل هذه الدبوسات بالأرض الخارجية كدارة حماية ESD.
الدرجة القصوى المطلقة
الخصائص البصرية
* القياس البصري الذي تم إجراؤه عند VDD1 = 2.8V ، VPP = 8.0V و 7.4V. يتبع تكوين البرنامج القسم 4.4.
محتوى اختبارات الموثوقية
* لا تشمل العينات المستخدمة في الاختبارات المذكورة أعلاه جهاز الاستقطاب.
* لا يلاحظ أي تكثيف للرطوبة أثناء الاختبارات.
سعر الجملة 0.96 بوصة OLED عرض وحدات 128x64 بكسل SPI IIC واجهة وصلة في اتصال Prodالصورة
شركة SAEF Technology هي شركة متخصصة في توفير وحدات OLED. نحن نقدم مجموعة واسعة من وحدات OLED (PMOLED) المعتادة المتحركة المتحركة / OLED المرسومة المرسومة والتصميم المخصصشاشات OLED الرسومية ولوحات عرض OLEDتتضمن الهيكل الميكانيكي أنواع Chip on Board (COB) ، Chip on Glass (COG) ، TAB (Tape Automated Bonded). يمكن للعملاء ترقية التطبيقات من STN LCD إلى شاشات OLED بسهولة.يتميز وحدات SAEF OLED بجميع المزايا الهامة:
تتوفر شاشات OLED الرسومية من SAEF Technology في ثلاثة هياكل ميكانيكية تشمل تقنية COB و COG و TAB المصفوفة السلبية.دقة OLED الرسومية أحادية اللون المتاحة في شاشة OLED الرسومية 50x16، 64x128 OLED ، 100x16 OLED ، 100x32 OLED الرسومات ، 200x16 OLED الرسومات ، OLED 128x32 ، شاشة OLED 128x64 ، OLED 128x128 ، و 256x64 OLED Display.الشاشة الرسومية OLED في مجموعة منتجات SAEF لديها أجهزة تحكم محمولة والواجهات تشمل الموازية، سلسلة، و I2C OLED، SPI OLED. هذه وحدات العرض OLED لديها تشغيل فولتات 3 فولت، أو 5 فولت اعتمادا على الدقة / اللون.
تقدم SAEF مجموعة واسعة من وحدات العرض OLED بأحجام من 0.42 "إلى 5.5" OLED، مثل 0.42" micro OLED Display، 0.49" OLED Display، 0.5" OLED Display، 0.54" OLED Display، 0.66" mini OLED Display,شاشة OLED 0.69 "، شاشة OLED 0.77 "، وحدة شاشة OLED 0.87 "، شاشة OLED 0.91 "، شاشة OLED 0.95 "، شاشة OLED 0.96 "، شاشة OLED 1.5 "، شاشة OLED 2" ، شاشة OLED 2.4 "، شاشة OLED 2.7 "، شاشة OLED 5.5 "،وحلول تصميم مخصصة.
