تفاصيل المنتج:
|
| المنتج: | شاشة TFT LCD مقاس 3.5 بوصة | القرار: | 320x480 هفجا |
|---|---|---|---|
| اتجاه الرؤية: | 00:00 | الرقم السري: | 40 دبابيس |
| واجهة: | MCU 8/16 بت، SPI 3/4 سلك | إضاءة السطح: | 300 شمعة/م2 (نيت) |
| مخطط خافت.: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (ملم) | المنطقة النشطة: | 48.96 ((H) x73.44 ((V) (ملم) |
| شاشة لمسة: | مع لوحة لمسة سعة | سائق IC: | ILI9488 |
| سائق CTP: | FT6336U | الاتصال: | التشغيل |
| درجة الحرارة التشغيل.: | -20 درجة إلى +70 درجة | درجة حرارة التخزين: | -30 إلى + 80 ℃ |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 3.5 بوصة PCAP TFT العرض,شاشة PCAP TFT ذات الوضوح العالي,Hight Brightness PCAP TFT Display |
||
تكلفة منخفضة للغاية ارتفاع الوضوح 3.5 بوصة PCAP TFT العرض MCU و SPI واجهة 12 ساعة شاشة LCD مقدمة المنتج
شاشة SFTO350PY-7118A-CT PCAP TFT هي شاشة 3.5 بوصة من نوع TN (12 ساعة) مع دقة HVGA 320x480 بكسل.تم بناء هذه وحدة العرض LCD PCAP TFT مع ILI9488 وحدة تحكم أو مكافئ IC؛ يدعم واجهة الأسلاك MCU 8/16BIT و SPI 3/4. هذه الشاشة LCD PCAP TFT ذات الوضوح العالي هي 2.8V ((القيمة النموذجية) لجهد التشغيل. Vdd من 2.4V إلى 3.3V.
تم تصميم SFTO350PY-7118A-CT مع لوحة لمسة سعة ، وملمس واحد ومتعدد اللمسات اختياري. وحدة TFT SFTO350PY-7118A-CT هي وحدة LCD في وضع صورة ، مع 300cd / m2.إذا كنت ترغب في استخدامه كوضع المناظر الطبيعية أو زيادة سطوعه، يرجى الاتصال بنا للحصول على المزيد من الدعم الفني.
شاشة LCD لمس TFT SFTO350PY-7118A-CT تستخدم على نطاق واسع في العدادات والأدوات ، جهاز GPS ، محطة POS ، قارئ نقود ، ماسح ضوئي ، أتمتة المنزل ، هاتف المؤتمرات ، المحللات ، الأجهزة المنزلية ،الأتمتة المنزلية، نظام الأمن، الخ
| البند | المواصفات | الوحدة |
| حجم الشاشة | 3.5 بوصة | قطرية |
| عدد البكسلات | 320RGB ((H) × 480 ((V) | البكسلات |
| منطقة العرض | 48.96 ((H) x73.44 ((V) | ملم |
| مساحة البكسل | 0.153 ((H) x0.153 ((V) | ملم |
| مقياس المخطط | 54.48×84.71×340 | ملم |
| ترتيب البكسلات | الشريط الرأسي RGB | ―― |
| وضع العرض | باللون الأبيض عادة | ―― |
| اتجاه الرؤية | 12 0'ساعة | ―― |
| اتجاه عكس الرمادي | ... | |
| عرض اللون | 262K | ―― |
| الضوء ((cd/m2) | 300 | نيت |
| نسبة التباين | 500:1 | ―― |
| معالجة السطح | ―― | ―― |
| واجهة | MCU 8/ 16BIT SPI 3/4wire | |
| إضاءة خلفية | نوع الضوء الجانبي LED | ―― |
| IC LCM | ILI9488 | |
| IC CTP | FT6336U | |
| درجة حرارة العملية | -20~70 | °C |
| درجة حرارة التخزين | -30~80 | °C |
| الوزن | ―― | g |
تكلفة منخفضة للغاية ارتفاع الوضوح 3.5 بوصة PCAP TFT العرض MCU و SPI واجهة 12 ساعة شاشة LCD رسم المنتج
المواصفات البصرية
| البند | الرمز | الحالة | دقيقة | النوع | ماكس | الوحدة | |
| ضوء الأبيض (الوسط) | (إلف) |
Θ=0 عادي المشاهدة الزاوية IBL= 120mA |
... | 300 | ... | cd/m2 | |
| وقت الاستجابة | Tr+Tf | ... | 20 | 40 | ms | ||
| نسبة التباين | CR | ... | 500 | ... | ... | ||
|
اللون الصبغية (CIE1931) |
الأبيض | Wx | 0.292 | 0.307 | 0.322 | ||
| (وي) | 0.312 | 0.327 | 0.342 | ||||
|
زاوية النظر |
هـور |
ΘL |
CR≥10 |
... | 70 | ... | |
| ΘR | ... | 70 | ... | ||||
|
(في) |
إم | ... | 60 | ... | |||
| ΘD | ... | 60 | ... | ||||
| توحيد السطوع | المتوسط | Θ=0 | 80 | 90 | ... | % | |
| مجموعة الألوان | NTSC | Θ=0 | 57 | 60 | ... | % | |
| اتجاه الرؤية المثلى | 12 0'ساعة | ||||||
حالة القياس
> محيط القياس: غرفة مظلمة
> التيار LED IL: 120mA
درجة حرارة الغرفة: 25±2°C
> 15 دقيقة وقت التسخين
الخصائص الكهربائية
| البند | الرمز | دقيقة. | -أجل. | (ماكس) | الوحدة |
| الجهد التناظري | VDD | 2.4 | 2.8 | 3.3 | V |
| الجهد الرقمي | VDDI | 1.65 | 1.8 | 3.3 | |
| إشارة الدخول الجهد | فيروس نقص المناعة | 0.7VDDI | - | VDDI | V |
| VIL | الـ GND | - | 0.3VDDI | V |
خصائص وحدة الضوء الخلفي
| البند | الرمز | دقيقة | النوع | ماكس | الوحدة |
| التيار LED | إيه إل | - | 90 | 120 | mA |
| فولتاج LED | VL | - | 2.8 | 3.2 | V |
| مدة حياة المصابيح | ساعة | 30000 | 40000 | - | ساعة |
تعريف دبوس واجهة LCM
|
الدبوس لا، لا، لا |
الرمز | الوظيفة |
| 1 | XL | إلمس الخط الأيسر |
| 2 | يو يو | إلمس الدائرة العليا |
| 3 | XR | إلمس خط النهاية الأيمن |
| 4 | يو دي | إلمس الخط السفلي |
| 5 | الـ GND | الأرض |
| 6 | الـ IOVCC | إمدادات الطاقة 1.8 فولت |
| 7 | الـ VCC | إمدادات الطاقة 2.8 فولت |
| 8 | إف إم إم إمارك | إشارة مزامنة الإطار |
| 9 | CS | الشريحة تحديد دبوس المدخلات (شغيلة منخفضة) |
| 10 | RS | عرض البيانات / دبوس اختيار الأوامر بالتوازي |
| 11 | WR/SPI_SCL | تمكين الكتابة في واجهة موازية MCU 8080 / دبوس SCL كساعة متسلسلة |
| 12 | RD | تمكين القراءة في واجهة متوازية 8080 MCU. |
| 13 | SPI_SDA | الدبوس ذو الاتجاهين لدخول البيانات المتسلسلة / الخروج |
| 14 | SPI_SDO | مخرج البيانات المتسلسلة |
| 15 | إعادة تعيين | إدخال إعادة ضبط خارجي |
| 16 | الـ GND | الأرض |
| 17-32 | DB0-DB15 | حافلة بيانات واجهة موازية |
| 33 | LEDA | الضوء الخلفي LED ((الأنود) |
| 34-36 | LEDK | الضوء الخلفي LED ((كاثود) |
| 37 | الـ GND | الأرض |
| 38 | IM0 | حدد وضع الواجهة |
| 39 | IM1 | حدد وضع الواجهة |
| 40 | IM2 | حدد وضع الواجهة |
تعريف دبوس FPC اللمس
| 1 | CTP_RST | إعادة تعيين شاشة اللمس |
| 2 | CTP_INT | إشارة انقطاع الشاشة الملموسة |
| 3 | CTP_SDA | إشارة بيانات الشاشة اللمسية |
| 4 | CTP_SCL | إشارة ساعة الشاشة اللمسية |
| 5 | الـ GND | الأرض |
| 6 | VDD | إمدادات الطاقة |

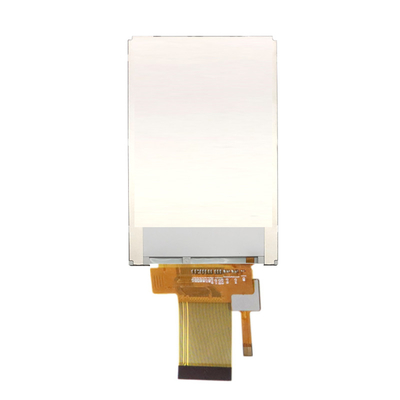

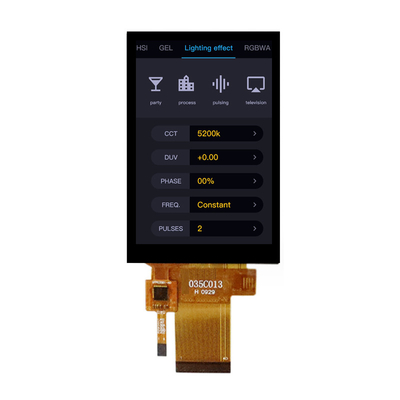

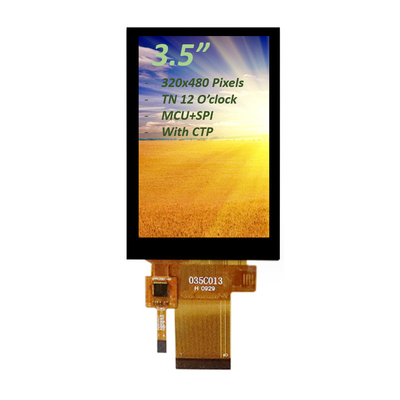

تكلفة منخفضة للغاية ارتفاع الوضوح 3.5 بوصة PCAP TFT عرض MCU و SPI واجهة 12 ساعة شاشة LCD صورة المنتج
منشآت المصنع والشهادات
شاشة لمسة سعة متوقعة (PCAP)
توفر تقنية اللمس الكاسيتيفية المتوقعة (PCAP) استجابة سريعة وحساسة وموثوقية من الدرجة المهنية.تم تصميم شاشة لمس سعة من Saef Technology لتطبيقات صناعية وطبية وسيارات صارمة.ويمكننا أيضاً الجمع بين شاشات PCAP اللمس مع شاشات LCD، وهو حل متكامل مضمن يساعد على تبسيط سلسلة التوريد والتجميع.
زجاج الغطاء:
1الشكل: أحجام، أشكال، معالجات الحواف، الثقوب والقطع حسب الطلب
2لون: طباعة الحرير، شعار
3مادة الزجاج: زجاج الغوريلا، الزجاج المشدد، PMMA
4المعالجات: المرآة، AG، AR، AF
جهاز الاستشعار:
1مواد أجهزة الاستشعار: الزجاج، الفيلم، الفيلم+الفيلم
2. FPC: تصميم الشكل اختياري
3IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix وما إلى ذلك
4واجهة: I2C، USB، RS232
كلمة رئيسية للبحث: شاشة TFT LCD 3.5 بوصة مع CTP، PCAP TFT LCD 3.5 بوصة، tft 3.5 "، 3.5 " tft lcd، 3.5 " tft lcd، 3.5 بوصة tft lcd، tft lcd 3.5شاشة 3.5 بوصة، شاشة 3.5 بوصة، شاشة 3.5 بوصة، شاشة 3.5 بوصة، شاشة 3.5 بوصة، شاشة 3.5 بوصة، شاشة 3.5 بوصة,شاشة LCD 3.5 بوصة، 320x480 TFT، 3.5 بوصة 320x480، 3.5 بوصة RGB
