تفاصيل المنتج:
|
| المنتج: | وحدة عرض OLED مقاس 0.54 بوصة | عدد البكسل: | 96×32 بكسل |
|---|---|---|---|
| سائق IC: | CH1115 أو ما يعادله | وضع العرض: | مصفوفة سلبية |
| عرض اللون: | أحادية اللون (أبيض) | واجب القيادة: | 1/32 واجب |
| مقاس اللوحه: | 18.52 × 7.04 × 1.22 (ملم) | المنطقة النشطة: | 12.46 × 4.14 (مم) |
| مساحة وحدة الصورة: | 0.13 × 0.13 (مم) | حجم بكسل: | 0.11 × 0.11 (ملم) |
| اتجاه الرؤية: | كل زوايا الرؤية | واجهة: | I2C |
| الاتصال: | لحام / بار الساخن (يمكن تخصيصه) | الرقم السري: | 14 دبابيس (يمكن تخصيصها) |
| حياة: | 50،000 ساعة @60cd/m2 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 0شاشات OLED I2C بقيمة 54 بوصة,شاشات OLED I2C 96x32,96x32 I2C OLED displays |
||

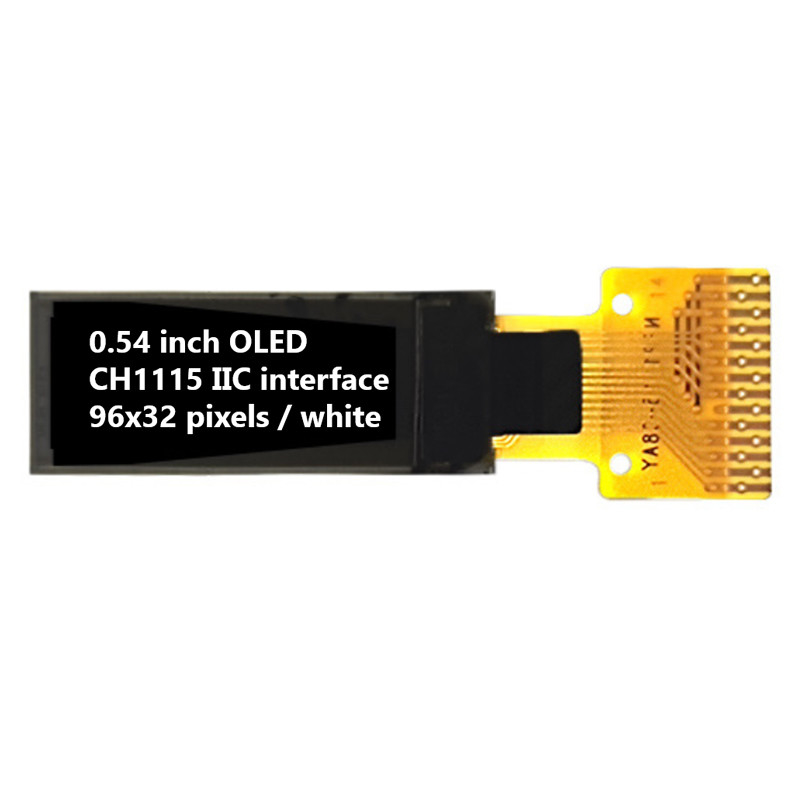

0.54 بوصة 96x32 بكسلات شاشة OLED الصين المصنع المورد، 0.54 بوصة OEL شاشة مصفوفة مقدمة المنتج
SFOS054XZ-7113AN وحدة العرض OLED هي شاشة رسمية COG بدقة 96 × 32 ، بحجم قطري 0.54 بوصة.تم تصميم نموذج OLED كصف الصناعية والتي لديها ميزة السعر التنافسي. تم بناء الوحدة مع CH1115 IC ؛ يدعم واجهة I2C. فولتش التغذية للمنطق هو 2.8V ، فولتش التغذية للعرض هو 9V ، تيار التشغيل ل VDD هو 180μA ، واجب القيادة 1/32.
ويمكن أن تعمل هذه الوحدة في درجات الحرارة من -40 درجة مئوية إلى +80 درجة مئوية.درجات حرارة تخزينها تتراوح من -40°C إلى +85°C.
| المنتج: | 0. 54 بوصة وحدة عرض OLED |
| عدد البكسلات: | 96×32 بكسل |
| مركز التحكم بالشاحنة: | CH1115 أو ما يعادلها |
| وضع العرض: | مصفوفة سلبية |
| لون العرض: | أحمر (أبيض) |
| واجب القيادة: | 1/32 واجب |
| حجم اللوحة: | 18.52 × 7.04 × 1.22 (ملم) |
| المنطقة النشطة: | 12.46 × 4.14 (ملم) |
| مسافة البيكسل: | 0.13 × 0.13 (ملم) |
| حجم البكسل: | 0.11 × 0.11 (ملم) |
| اتجاه المشاهدة: | كل زوايا النظر |
| واجهة: | I2C |
| الاتصال: | لحام / بار الساخن (يمكن تخصيصه) |
| رقم الدبوس: | 14 دبوس (يمكن تخصيصها) |
| مدة الحياة: | 50،000 ساعة @60cd/m2 |
| الامتثال: | متوافقة مع REACH و RoHS |
شركة SAEF Technology هي شركة متخصصة في توفير وحدات OLED. نحن نقدم مجموعة واسعة من وحدات OLED (PMOLED) المعتادة المتحركة المتحركة / OLED المرسومة المرسومة والتصميم المخصصشاشات OLED الرسومية ولوحات عرض OLEDتتضمن الهيكل الميكانيكي أنواع Chip on Board (COB) ، Chip on Glass (COG) ، TAB (Tape Automated Bonded). يمكن للعملاء ترقية التطبيقات من STN LCD إلى شاشات OLED بسهولة.يتميز وحدات SAEF OLED بجميع المزايا الهامة:
تتوفر شاشات OLED الرسومية من SAEF Technology في ثلاثة هياكل ميكانيكية تشمل تقنية COB و COG و TAB المصفوفة السلبية.دقة OLED الرسومية أحادية اللون المتاحة في شاشة OLED الرسومية 50x16، 64x128 OLED ، 100x16 OLED ، 100x32 OLED الرسومات ، 200x16 OLED الرسومات ، OLED 128x32 ، شاشة OLED 128x64 ، OLED 128x128 ، و 256x64 OLED Display.الشاشة الرسومية OLED في مجموعة منتجات SAEF لديها أجهزة تحكم محمولة والواجهات تشمل الموازية، سلسلة، و I2C OLED، SPI OLED. هذه وحدات العرض OLED لديها تشغيل فولتات 3 فولت، أو 5 فولت اعتمادا على الدقة / اللون.
تقدم SAEF مجموعة واسعة من وحدات شاشة OLED بأحجام من 0.42 "إلى 5.5" OLED ، مثل شاشة OLED الميكرو 0.42 "، شاشة OLED 0.49" ، شاشة OLED 0.5 "، شاشة OLED 0.54 "،شاشة OLED صغيرة 66 بوصةشاشة OLED 0.69 بوصة، شاشة OLED 0.91 بوصة، شاشة OLED 0.95 بوصة، شاشة OLED 0.96 بوصة، شاشة OLED 1.5 بوصة، شاشة OLED 2 بوصة، شاشة OLED 2.4 بوصة، شاشة OLED 2.7 بوصة، شاشة OLED 5.5 بوصة، وحلول تصميم مخصصة.
0.54 بوصة 96x32 بكسلات شاشة OLED الصين المصنع المورد، 0.54 بوصة OEL شاشة مصفوفة (ب)الرسم
تعريف الدبوس
"بين1"، "سي2 بي" / "بين2"، "سي2 إن" / "بين3"، "سي1 بي" / "بين4"، "سي1 إن".
المحطة الإيجابية للمكثف العكسي الطائر، المحطة السلبية لمكثف الدفع الطائر. مطلوب مكثفات مضخة الشحن بين المحطات.يجب أن يكونوا عائمين عندما لا يتم استخدام المحول.
البين 5VDD2VBAT
إمدادات الطاقة لدائرة محول DC / DC. هذا هو دبوس إمدادات الطاقة للحاجز الداخلي لمحول الجهد DC / DC. يجب توصيله بمصدر خارجي عند استخدام المحول.يجب أن يكون متصلًا بـ VDD عندما لا يتم استخدام المحول.
الدبوس6، VBREFNC
الدبوس7، VSS
أرضية الدائرة المنطقية هذا هو دبوس أرضي. إنه يعمل كمرجع للدبوس المنطقية. يجب أن يكون متصلًا بالأرض الخارجي.
الدبوس8، VDD1
إمدادات الطاقة للمنطق هذا دبوس إمدادات الجهد يجب أن تكون متصلة بمصدر خارجي
الدبوس9, RES#
إعادة تشغيل الطاقة للمتحكم والسائق. هذا الدبوس هو مدخل إشارة إعادة تشغيل. عندما يكون الدبوس منخفضًا، يتم تشغيل الشريحة. ابق هذا الدبوس مرتفعًا أثناء التشغيل الطبيعي.
الدبوس10, SCL
إشارة ساعة الحافلة IIC. يتم نقل المعلومات في الحافلة I2C إذا كانت تتبع sigmal ساعة. يتم نقل كل بت من البيانات خلال فترة ساعة واحدة من هذا الدبوس.
الدبوس11، SDA
إشارة بيانات الحافلة I2C. يعمل هذا الدبوس كقناة اتصال بين المرسل والمتلقي.
PIN12، IREF
مرجع التيار الحالي لضبط الساطع. هذا الدبوس هو الدبوس المرجعي للقطاع الحالي. يجب توصيل المقاومة بين هذا الدبوس و VSS. حدد التيار عند 12.5uA كحد أقصى.
الدبوس13، VCOMH
مستوى عالٍ للجهد الخارجي لإشارة COM. هذا الدبوس هو الدبوس المدخل لمستوى عالٍ للجهد الخارجي لإشارات COM. يجب توصيل المكثف بين هذا الدبوس و VSS.
الدبوس14، VCC
إمدادات الطاقة لوحة OEL. هذا هو أكثر دبوس إمدادات الجهد الإيجابي للشريحة. يجب توصيل مكثفات استقرار بين هذا الدبوس و VSS عند استخدام المحول.يجب أن تكون متصلة بمصدر خارجي عندما لا يتم استخدام المحول.
الدرجة القصوى المطلقة
الملاحظة 1: جميع الجهود المذكورة أعلاه تعتمد على VSS = 0V.
الملاحظة 2: عندما تستخدم هذه الوحدة فوق القيم القصوى المطلقة المذكورة أعلاه، قد يحدث كسر دائم للوحدة.من المستحسن استخدام هذه الوحدة في ظل الشروط المنصوص عليها في القسم 3. ¢خصائص البصريات والكهربائية ¢. إذا تم استخدام هذه الوحدة فوق هذه الظروف، فقد يحدث خلل في عمل الوحدة وقد تتدهور موثوقية الوحدة.
الملاحظة 3: النطاقات الحرارية المحددة لا تشمل جهاز الاستقطاب. الحد الأقصى لدرجة حرارة جهاز الاستقطاب يجب أن يكون 80 درجة مئوية.
الملاحظة 4: VPP = 7.5V، Ta = 25°C، 50٪ لوحة الشطرنج.تتبع تكوين البرنامج القسم 4.4 إبتدائية. يتم تحديد نهاية الحياة على أنها 50٪ من الوضوح الأولي.يتم تقدير متوسط عمر التشغيل في درجة حرارة الغرفة عن طريق عملية التسارع في ظروف درجة حرارة عالية.
الخصائص البصرية
* القياس البصري الذي تم إجراؤه عند VDD1 = 2.8V ، VPP = 8.0V و 7.4V. يتبع تكوين البرنامج القسم 4.4.
محتوى اختبارات الموثوقية
* لا تشمل العينات المستخدمة في الاختبارات المذكورة أعلاه جهاز الاستقطاب.
* لا يلاحظ أي تكثيف للرطوبة أثناء الاختبارات.

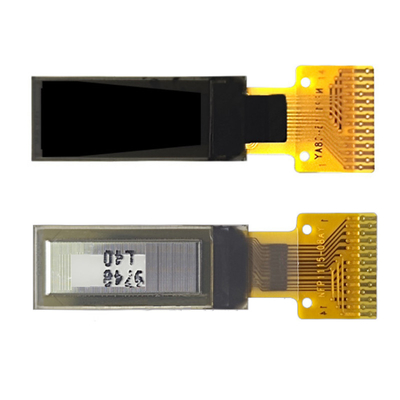

0.54 بوصة 96x32 بكسلات شاشة OLED الصين المصنع المورد، 0.54 بوصة OEL شاشة مصفوفة صورة المنتج
