0.5 بوصة OLED عرض وحدات 88x48 بكسل مصفوفة سلبية مع واجهة I2C

0.5 بوصة OLED عرض الوحدة 88x48، OEL عرض الوحدة 0.5 بوصةمقدمة المنتج

SFOS050XZ-7112AN وحدة العرض OLED هي شاشة رسمية COG بقرار 88x48 ، بحجم قطري 0.5 بوصة.تم تصميم نموذج OLED كصف الصناعية والتي لديها ميزة السعر التنافسي. تم بناء الوحدة مع CH1115 IC ؛ يدعم واجهة I2C. فولتش التغذية للمنطق هو 2.8V ، فولتش التغذية للعرض هو 9V ، تيار التشغيل لـ VDD هو 180μA ، واجب القيادة 1/48.

ويتم استخدام وحدة عرض SFOS050XZ-7112AN OEL في الأجهزة القابلة للارتداء وتطبيقات المنازل الذكية وما إلى ذلك. يمكن أن تعمل هذه الوحدة عند درجات الحرارة من -40 درجة مئوية إلى +80 درجة مئوية.درجات حرارة تخزينها تتراوح من -40°C إلى +85°C.

0.5 بوصة OLED عرض الوحدة 88x48 بكسل، OEL عرض الوحدة 0.5 بوصة Pالرسم

تعريف الدبوس

"بين1"، "سي2 بي" / "بين2"، "سي2 إن" / "بين3"، "سي1 بي" / "بين4"، "سي1 إن".

المحطة الإيجابية للمكثف العكسي الطائر، المحطة السلبية لمكثف الدفع الطائر. مطلوب مكثفات مضخة الشحن بين المحطات.يجب أن يكونوا عائمين عندما لا يتم استخدام المحول.

البين 5VDD2VBAT

إمدادات الطاقة لدائرة محول DC / DC. هذا هو دبوس إمدادات الطاقة للحاجز الداخلي لمحول الجهد DC / DC. يجب توصيله بمصدر خارجي عند استخدام المحول.يجب أن يكون متصلًا بـ VDD عندما لا يتم استخدام المحول.

الدبوس6، VBREFNC

الدبوس7، VSS

أرضية الدائرة المنطقية هذا هو دبوس أرضي. إنه يعمل كمرجع للدبوس المنطقية. يجب أن يكون متصلًا بالأرض الخارجي.

الدبوس8، VDD1

إمدادات الطاقة للمنطق هذا دبوس إمدادات الجهد يجب أن تكون متصلة بمصدر خارجي

الدبوس9, RES#

إعادة تشغيل الطاقة للمتحكم والسائق. هذا الدبوس هو مدخل إشارة إعادة تشغيل. عندما يكون الدبوس منخفضًا، يتم تشغيل الشريحة. ابق هذا الدبوس مرتفعًا أثناء التشغيل الطبيعي.

الدبوس10, SCL

إشارة ساعة الحافلة IIC. يتم نقل المعلومات في الحافلة I2C إذا كانت تتبع sigmal ساعة. يتم نقل كل بت من البيانات خلال فترة ساعة واحدة من هذا الدبوس.

الدبوس11، SDA

إشارة بيانات الحافلة I2C. يعمل هذا الدبوس كقناة اتصال بين المرسل والمتلقي.

PIN12، IREF

مرجع التيار الحالي لضبط الساطع. هذا الدبوس هو الدبوس المرجعي للقطاع الحالي. يجب توصيل المقاومة بين هذا الدبوس و VSS. حدد التيار عند 12.5uA كحد أقصى.

الدبوس13، VCOMH

مستوى عالٍ للجهد الخارجي لإشارة COM. هذا الدبوس هو الدبوس المدخل لمستوى عالٍ للجهد الخارجي لإشارات COM. يجب توصيل المكثف بين هذا الدبوس و VSS.

الدبوس14، VCC

إمدادات الطاقة لوحة OEL. هذا هو أكثر دبوس إمدادات الجهد الإيجابي للشريحة. يجب توصيل مكثفات استقرار بين هذا الدبوس و VSS عند استخدام المحول.يجب أن تكون متصلة بمصدر خارجي عندما لا يتم استخدام المحول.

الملاحظة 1: جميع الجهود المذكورة أعلاه تعتمد على VSS = 0V.

الملاحظة 2: عندما تستخدم هذه الوحدة فوق القيم القصوى المطلقة المذكورة أعلاه، قد يحدث كسر دائم للوحدة.من المستحسن استخدام هذه الوحدة في ظل الشروط المنصوص عليها في القسم 3. ¢خصائص البصريات والكهربائية ¢. إذا تم استخدام هذه الوحدة فوق هذه الظروف، فقد يحدث خلل في عمل الوحدة وقد تتدهور موثوقية الوحدة.

الملاحظة 3: النطاقات الحرارية المحددة لا تشمل جهاز الاستقطاب. الحد الأقصى لدرجة حرارة جهاز الاستقطاب يجب أن يكون 80 درجة مئوية.

الملاحظة 4: VPP = 7.5V، Ta = 25°C، 50٪ لوحة الشطرنج.تتبع تكوين البرنامج القسم 4.4 إبتدائية. يتم تحديد نهاية الحياة على أنها 50٪ من الوضوح الأولي.يتم تقدير متوسط عمر التشغيل في درجة حرارة الغرفة عن طريق عملية التسارع في ظروف درجة حرارة عالية.

* القياس البصري الذي تم إجراؤه عند VDD1 = 2.8V ، VPP = 8.0V و 7.4V. يتبع تكوين البرنامج القسم 4.4.

الإعداد الخارجي

{RES=1; delay(1000); RES=0; delay(1000); RES=1; delay(1000); write_i(0xAE); /*display off*/ write_i(0x00); /*set lower column address*/ write_i(0x10); /*set higher column address*/ write_i(0xB0) ؛/* تحديد عنوان الصفحة*/ write_i(0x40)؛ /* تعيين خطوط البدء العرض*/ write_i(0x81) ؛ /* التحكم العقد*/ write_i(0x88) ؛ /* 4d*/ write_i(0x82) ؛ /* iref المقاومة تعيين وتعديل ISEG*/ write_i(0x00؛ write_i(0xA1) ؛/*إعادة رسم خريطة لقطاع المجموعة 0xA0*/ write_i(0xA2)؛ /*تعيين أدوات التثبيت الثابتة للوحات الثابتة*/ write_i(0xA4) ؛ /*إيقاف تشغيل الشاشة بأكملها (0xA4/0xA5) */ write_i(0xA6) ؛ /*طبيعية / عكسية*/ write_i(0xA8) ؛ /*نسبة متعددة*/ write_i(0x3F) ؛/* الواجب = 1/64*/ write_i(0xC8)؛ /*Com توجيه المسح 0XC0*/ write_i(0xD3) ؛ /*set display offset*/ write_i(0x00؛ /* */ write_i(0xD5) ؛ /*set osc division*/ write_i(0xa0) ؛ write_i(0xD9) ؛ /*set pre-charge period*/ write_i(0x22) ؛write_i(0xdb)؛ /*تعيين vcomh*/ write_i(0x40) ؛ write_i(0x31) ؛ /* تعيين مضخة 7.4v */ write_i(0xad) ؛ /*تعيين مضخة الشحن تمكين*/ write_i(0x8a) ؛ /*تعيين DC-DC تمكين (0x8a=منع؛ 0x8b=تمكين) */ write_i(0xAF) ؛/* display ON*/} void write_i(unsigned char ins) { char m غير موقعة,da; unsigned int j; DC=0; CS=0; da=ins;for(j=0; j<8; j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;}void write_d(unsigned char dat) { char m,da غير موقعةغير موقعة؛ DC=1; CS=0; da=dat; for(j=0; j<8; j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;} void delay ((unsigned int i) { while(i>0) { i--; }}

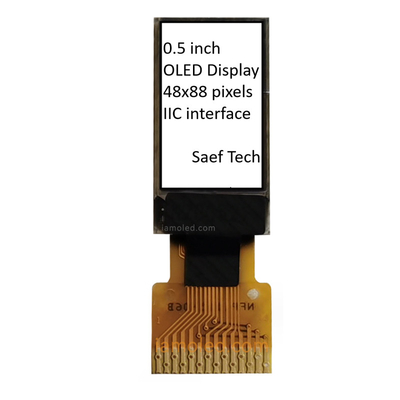

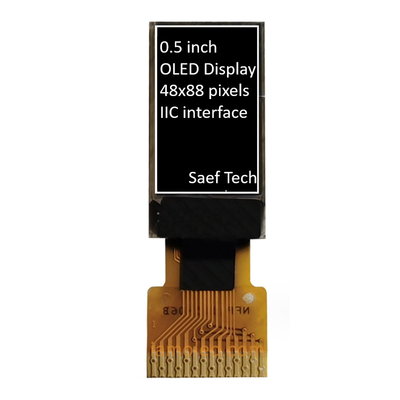

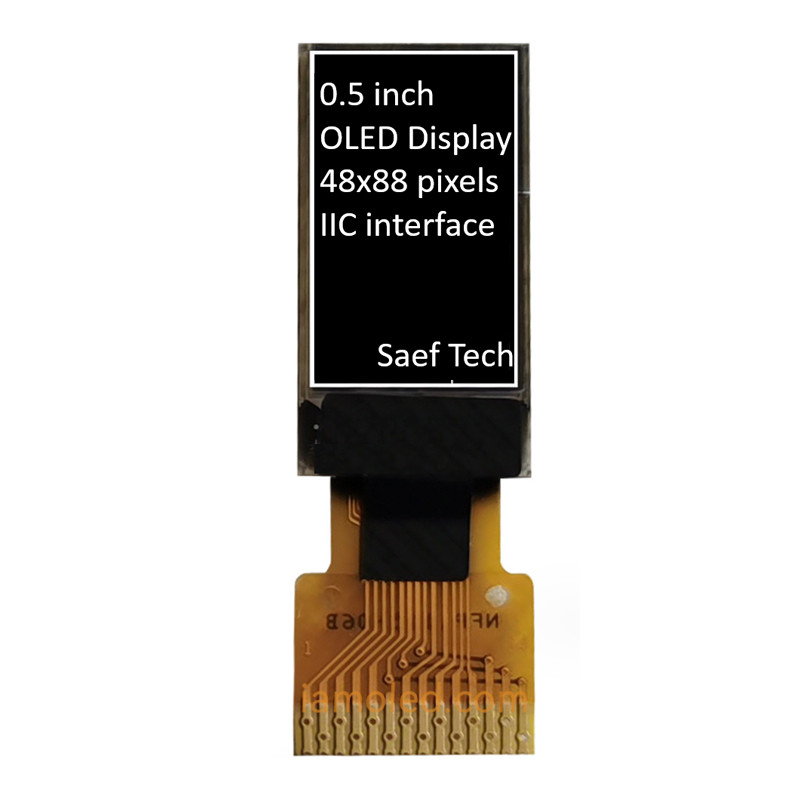

0.5 بوصة OLED عرض الوحدة 88x48 بكسل، OEL عرض الوحدة 0.5 بوصةصورة المنتج

منشآت المصنع والشهادات

شركة SAEF Technology هي مزود محترف لوحدات OLED

نحن نقدم مجموعة واسعة من شاشات OLED (PMOLED) / OLED النقطة المصفوفة والتصميم المخصص وحدات OLED الشخصية وشاشات OLED الرسومية ولوحات OLED.الهيكل الميكانيكي يتضمن شريحة على متن الطائرة (COB)يمكن للعملاء ترقية التطبيقات من STN LCD إلى شاشات OLED بسهولة. يتميز وحدات SAEF OLED بجميع المزايا الهامة.:

• وقت استجابة أسرع عند +25 درجة مئوية 10 ميكرو ثانية
• زاوية مشاهدة غير محدودة حتى 175 درجة
• رقيقة لا حاجة إلى إضاءة خلفية ، تصدر نفسها
• ضوء عالي
• نسبة التباين العالية000١ ‬
• درجة حرارة تشغيل واسعة -40 °C ~ 80 °C
• استهلاك طاقة أقل

تتوفر شاشات OLED الرسومية من SAEF Technology في ثلاثة هياكل ميكانيكية تشمل تقنية COB و COG و TAB المصفوفة السلبية.دقة OLED الرسومية أحادية اللون المتاحة في شاشة OLED الرسومية 50x16، 64x128 OLED ، 100x16 OLED ، 100x32 OLED الرسومات ، 200x16 OLED الرسومات ، OLED 128x32 ، شاشة OLED 128x64 ، OLED 128x128 ، و 256x64 OLED Display.الشاشة الرسومية OLED في مجموعة منتجات SAEF لديها أجهزة تحكم محمولة والواجهات تشمل الموازية، سلسلة، و I2C OLED، SPI OLED. هذه وحدات العرض OLED لديها تشغيل فولتات 3 فولت، أو 5 فولت اعتمادا على الدقة / اللون.

تقدم SAEF مجموعة واسعة من وحدات العرض OLED بأحجام من 0.42 "إلى 5.5" OLED ، مثل 0.42" micro OLED Display ، 0.49" OLED Display ، 0.5" OLED Display ، 0.66" mini OLED Display ، 0.69" OLED ، 0.شاشة OLED 91 بوصةشاشة OLED 0.95 بوصة، شاشة OLED 0.96 بوصة، شاشة OLED 1.5 بوصة، شاشة OLED 2 بوصة، شاشة OLED 2.4 بوصة، شاشة OLED 2.7 بوصة، شاشة OLED 5.5 بوصة، وحلول تصميم مخصصة.
