تفاصيل المنتج:
|
| المنتج: | وحدة عرض OLED مقاس 0.49 بوصة | عدد البكسل: | الرسومات 64x32 |
|---|---|---|---|
| سائق IC: | SSD1315 أو ما يعادله | وضع العرض: | مصفوفة سلبية |
| عرض اللون: | أحادية اللون (أبيض) | واجب القيادة: | 1/32 واجب |
| مقاس اللوحه: | 14.5 × 11.6 × 1.227 (مم) | المنطقة النشطة: | 11.18 × 5.58 (مم) |
| مساحة وحدة الصورة: | 0.175 × 0.175 (مم) | حجم بكسل: | 0.155 × 0.155 (مم) |
| اتجاه الرؤية: | كل زوايا الرؤية | واجهة: | I2C |
| الاتصال: | لحام / بار الساخن (يمكن تخصيصه) | الرقم السري: | 14 دبابيس (يمكن تخصيصها) |
| حياة: | 50،000 ساعة @60cd/m2 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | وحدة عرض OLED مقاس 0.49 بوصة,وحدة عرض OLED 64x32,شاشة OLED من الدرجة الصناعية 0.49 بوصة,OLED Display Module 64x32,Industrial Grade 0.49 inch OLED display |
||
0.49 بوصة وحدة عرض OLED 64x32 وحدة عرض OEL 0.49 بوصة مقدمة المنتج
SFOS049XZ-7111ANوحدة العرض OLED هي شاشة رسمية COG بدقة 64 × 32 ، بحجم قطري 0.49 بوصة. تم تصميم نموذج OLED على أنه من الدرجة الصناعية والذي يتمتع بميزة السعر التنافسي.الوحدة مدمجة مع SSD1315 IC؛ يدعم واجهة I2C. فولتاج التغذية للمنطق هو 2.8 فولت ، فولتاج التغذية للعرض هو 9 فولت ، تيار التشغيل لـ VDD هو 180μA ، واجب القيادة 1/32.
SFOS049XZ-7111ANويمكن أن تعمل هذه الوحدة في درجات الحرارة من -40 درجة مئوية إلى +70 درجة مئوية؛ وتتراوح درجات حرارة التخزين من -40 درجة مئوية إلى +85 درجة مئوية.
| المنتج: | 0وحدة عرض OLED من 49 بوصة |
| عدد البكسلات: | 64×32 الرسومات |
| مركز التحكم بالشاحنة: | SSD1315 أو ما يعادلها |
| وضع العرض: | مصفوفة سلبية |
| لون العرض: | أحمر (أبيض) |
| واجب القيادة: | 1/32 واجب |
| حجم اللوحة: | 14.5 × 11.6 × 1.227 (ملم) |
| المنطقة النشطة: | 11.18 × 5.58 (ملم) |
| مسافة البيكسل: | 0.175 × 0.175 (ملم) |
| حجم البكسل: | 0.155 × 0.155 (ملم) |
| اتجاه المشاهدة: | كل زوايا النظر |
| واجهة: | I2C |
| الاتصال: | لحام / بار الساخن (يمكن تخصيصه) |
| رقم الدبوس: | 14 دبوس (يمكن تخصيصها) |
| مدة الحياة: | 50،000 ساعة @60cd/m2 |
| الامتثال: | متوافقة مع REACH و RoHS |
شركة SAEF Technology هي شركة متخصصة في توفير وحدات OLED. نحن نقدم مجموعة واسعة من وحدات OLED (PMOLED) المعتادة المتحركة المتحركة / OLED المرسومة المرسومة والتصميم المخصصشاشات OLED الرسومية ولوحات عرض OLEDتتضمن الهيكل الميكانيكي أنواع Chip on Board (COB) ، Chip on Glass (COG) ، TAB (Tape Automated Bonded). يمكن للعملاء ترقية التطبيقات من STN LCD إلى شاشات OLED بسهولة.يتميز وحدات SAEF OLED بجميع المزايا الهامة:
تتوفر شاشات OLED الرسومية من SAEF Technology في ثلاثة هياكل ميكانيكية تشمل تقنية COB و COG و TAB المصفوفة السلبية.دقة OLED الرسومية أحادية اللون المتاحة في شاشة OLED الرسومية 50x16، 64x128 OLED ، 100x16 OLED ، 100x32 OLED الرسومات ، 200x16 OLED الرسومات ، OLED 128x32 ، شاشة OLED 128x64 ، OLED 128x128 ، و 256x64 OLED Display.الشاشة الرسومية OLED في مجموعة منتجات SAEF لديها أجهزة تحكم محمولة والواجهات تشمل الموازية، سلسلة، و I2C OLED، SPI OLED. هذه وحدات العرض OLED لديها تشغيل فولتات 3 فولت، أو 5 فولت اعتمادا على الدقة / اللون.
تقدم SAEF مجموعة واسعة من وحدات العرض OLED بأحجام من 0.42 "إلى 5.5" OLED، مثل 0.42" micro OLED Display، 0.49" OLED Display، 0.66" mini OLED Display، 0.69" OLED، 0.91" OLED Display، 0.95 بوصة OLEDشاشة OLED 0.96 بوصة، شاشة OLED 1.5 بوصة، شاشة OLED 2 بوصة، شاشة OLED 2.4 بوصة، شاشة OLED 2.7 بوصة، شاشة OLED 5.5 بوصة، وحلول تصميم مخصصة.
0.49 بوصة وحدة عرض OLED 64x32 وحدة عرض OEL 0.49 بوصة رسم المنتج
تعريف الدبوس
دبوس1, دبوسC2P دبوس2, دبوسC2N دبوس3, دبوسC1P دبوس4, دبوسC1N
المحطة الإيجابية للمكثف العكسي الطائر، المحطة السلبية لمكثف الدفع الطائر. مطلوب مكثفات مضخة الشحن بين المحطات.يجب أن يكونوا عائمين عندما لا يتم استخدام المحول.
البين 5، VBAT
إمدادات الطاقة لدائرة محول DC / DC. هذا هو دبوس إمدادات الطاقة للحاجز الداخلي لمحول الجهد DC / DC. يجب توصيله بمصدر خارجي عند استخدام المحول.يجب أن يكون متصلًا بـ VDD عندما لا يتم استخدام المحول.
الدبوس6، VBREFNC
الدبوس7، VSS
أرضية الدائرة المنطقية هذا هو دبوس أرضي. إنه يعمل كمرجع للدبوس المنطقية. يجب أن يكون متصلًا بالأرض الخارجي.
الدبوس8، VDD
إمدادات الطاقة للمنطق هذا دبوس إمدادات الجهد يجب أن تكون متصلة بمصدر خارجي
الدبوس9, RES#
إعادة تشغيل الطاقة للمتحكم والسائق. هذا الدبوس هو مدخل إشارة إعادة تشغيل. عندما يكون الدبوس منخفضًا، يتم تشغيل الشريحة. ابق هذا الدبوس مرتفعًا أثناء التشغيل الطبيعي.
الدبوس10, SCL
إشارة ساعة الحافلة IIC. يتم نقل المعلومات في الحافلة I2C إذا كانت تتبع sigmal ساعة. يتم نقل كل بت من البيانات خلال فترة ساعة واحدة من هذا الدبوس.
الدبوس11، SDA
إشارة بيانات الحافلة I2C. يعمل هذا الدبوس كقناة اتصال بين المرسل والمتلقي.
12، IREF
مرجع التيار الحالي لضبط الساطع. هذا الدبوس هو الدبوس المرجعي للقطاع الحالي. يجب توصيل المقاومة بين هذا الدبوس و VSS. حدد التيار عند 12.5uA كحد أقصى.
الدبوس13، VCOMH
مستوى عالٍ للجهد الخارجي لإشارة COM. هذا الدبوس هو الدبوس المدخل لمستوى عالٍ للجهد الخارجي لإشارات COM. يجب توصيل المكثف بين هذا الدبوس و VSS.
الدبوس14، VCC
إمدادات الطاقة لوحة OEL. هذا هو أكثر دبوس إمدادات الجهد الإيجابي للشريحة. يجب توصيل مكثفات استقرار بين هذا الدبوس و VSS عند استخدام المحول.يجب أن تكون متصلة بمصدر خارجي عندما لا يتم استخدام المحول.

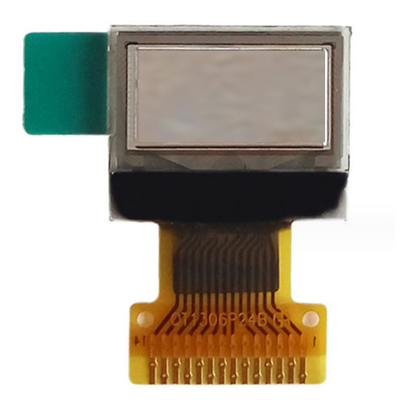

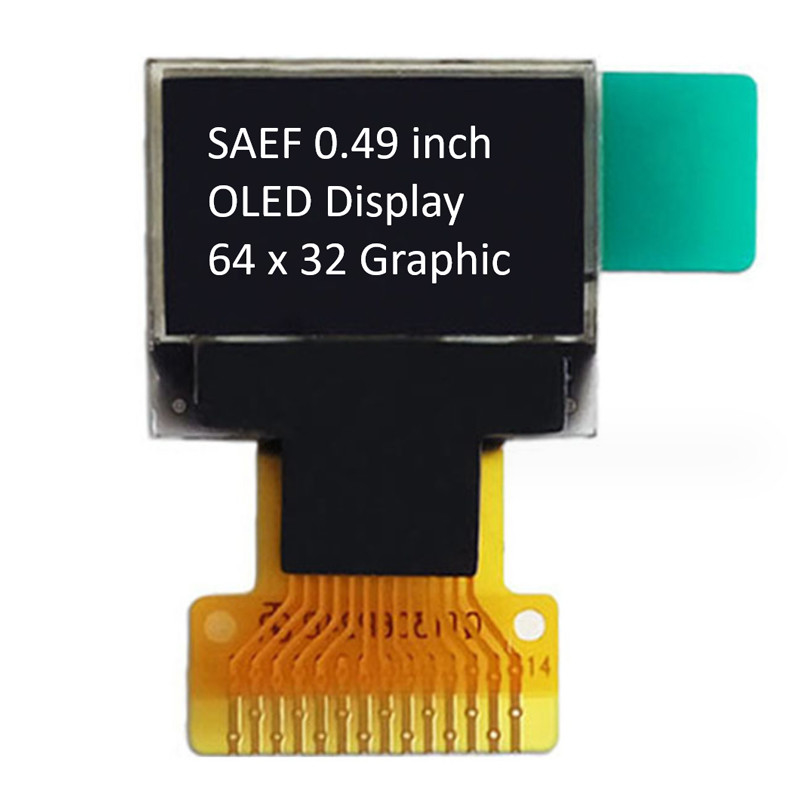

0.49 بوصة وحدة عرض OLED 64x32 وحدة عرض OEL 0.49 بوصة صورة المنتج
