تفاصيل المنتج:
|
| الكلمات الرئيسية: | شاشة PCAP TFT مقاس 21.5 بوصة | القرار: | 1920 * 1080 بكسل |
|---|---|---|---|
| حجم شاشة LCD: | 495.6 × 292.2 × 10.57 ملم (ملمس) | شاشات الكريستال السائل مع اللمس: | 526 × 324 × 15.16 ملم (مع اللمس) |
| المنطقة النشطة: | 476.064 ((H) × 267.786 ((V) mm | واجهة LCD: | LVDS |
| واجهة CTP: | USB | شاشة لمسة: | CTP (شاشة تعمل باللمس بالسعة الإسقاطية) |
| إضاءة السطح: | 1000 شمعة / م 2 | درجة الحرارة التشغيل.: | -10 إلى + 60 ℃ |
| درجة حرارة التخزين: | -20 إلى + 60 ℃ | نوع العرض: | IPS زوايا مشاهدة كاملة |
| معالجة السطح: | الضباب 25٪، 3H | نسبة التباين: | 1000 |
| عرض اللون: | 16.7 م | عمر LED: | 30000 ساعة |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |
** تحميل ورقة البيانات **
SFTO2150SM-7048A3CT مواصفات.pdf

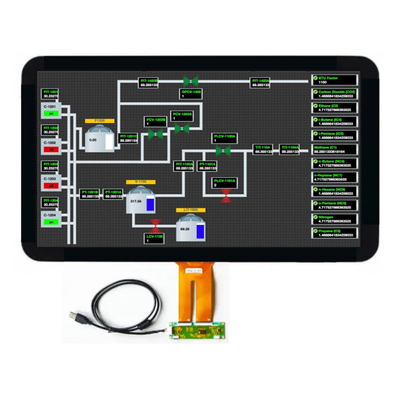

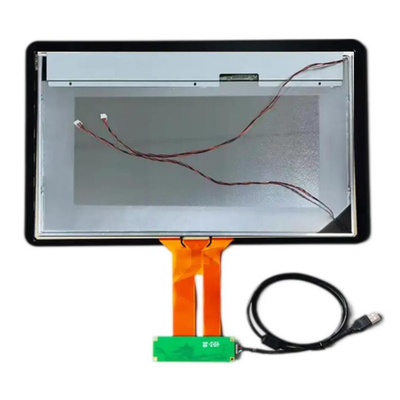

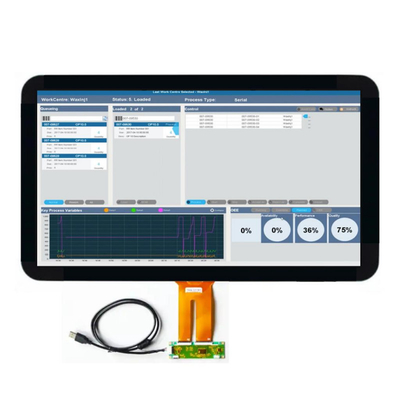

شاشة PCAP TFT 21.5 بوصة FHD 1920*1080 دقة، LVDS 21.5 بوصة شاشة TFT LCD مع مدفوع في مضوء خلفي LED وصف المنتج
شاشة LCD TFT SFTO2150SM-7048A3CT PCAP هي وحدة TFT LCD ذات مصفوفة ملونة نشطة بطول 21.5 بوصة تستخدم TFTs من السيليكون غير المتحركة (الترانزستورات ذات الفيلم الرقيق) كأجهزة التبديل النشطة.SFTO2150SMT-7048A-CT PCAP TFT وحدة العرض LCD لديها 21مساحة نشطة مقاسة قطريًا بطول 5 بوصات بدقة Full-HD (1920 أفقيًا بمجموعة 1080 بكسل عموديًا). يتم تقسيم كل بكسل إلى أحمر، أخضر،النقاط الزرقاء التي تم ترتيبها في شريط عمودي ويمكن لهذه الوحدة عرض 16.7M ((تمدوج) ((6bit+2FRC) الألوان ومجموعة الألوان 72٪. تم بناء محرك LED للقيادة في الضوء الخلفي في هذا الطراز.
يعرض شاشة SFTO2150SM-7048A3CT PCAP TFT الرسومات والنصوص على لوحة 1920 × 3 × 1080 بـ 16.7M من الألوان باستخدام LVDS القناة المزدوجة ، 8 بتات إدخال بيانات RGB وتزويد +3.فولتاج التغذية 3VDC للقيادة في لوحة TFT-LCDفي هذه لوحة العرض LCD SFTO2150SM-7048A3CT TFT ، تم دمج مرشحات الألوان لأداء ألوان ممتاز لتحقيق صور أكثر إشراقاً وضوحاً ،جعل هذا العرض الأمثل للاستخدام في تطبيقات الوسائط المتعددة.المشاهدات المثلى في جميع الاتجاهات
* نوع الاحتياطي
* واجهة LVDS
* استجابة عالية السرعة
* عمق لون 6 بتات (Hi-FRC) ، عرض 16.7M ألوان
* إضاءة خلفية من نوع الحافة المدمجة (LED)
* متوافق مع RGB98٪ و NTSC45٪ (NTSC72٪ متوفر أيضا)
* نسبة الضوء والتباين العالية، وانعكاس منخفض وزاوية عرض واسعة
* DE (تمكين البيانات) فقط
* خالية من الـ Rohs و Halogen
* TEO 6.0، ES6.0 متوافق
* تصحيح غاما
الخصائص:
| الكلمات الرئيسية: | 21.5 بوصة PCAP TFT العرض | القرار: | 1920*1080 بكسل |
|---|---|---|---|
| حجم الشاشة | 495.6 × 292.2 × 10.57 ملم (مع لمس) | شاشة LCD باللمس: | 526 × 324 × 15.16 ملم (مع اللمس) |
| المنطقة النشطة: | 476.064 ((H) X 267.786 ((V) mm | واجهة شاشة LCD | أجهزة التشغيل القصوى |
| واجهة CTP: | USB | شاشة لمسة: | CTP (شاشة لمسة سعة عرضية) |
| ضوء السطح: | 1000 Cd/m2 | درجة الحرارة العملية: | -10°C إلى +60°C |
| درجة الحرارة: | -20°C إلى +60°C | نوع العرض: | زوايا الرؤية الكاملة |
| معالجة السطح: | الضباب 25٪، 3H | نسبة التباين: | 1000 |
| لون العرض: | 16.7 م | مدة حياة LED: | 30000 ساعة |
| الشهادة: | ISO9001:2015 / ISO1400:2015 | الامتثال: | متوافقة مع REACH و RoHS |
شاشة PCAP TFT 21.5 بوصة FHD 1920*1080 دقة، LVDS 21.5 بوصة شاشة TFT LCD مع مدفوع في مضوء خلفي LED (ب)المادة 1العجوز
شاشة PCAP TFT 21.5 بوصة FHD 1920*1080 دقة، LVDS 21.5 بوصة شاشة TFT LCD مع مدفوع في مضوء خلفي LED المنتجالرسم
تعريف دبوس العرض
1 RxO0- إدخال بيانات التفاضل السلبية في نظام LVDS (بيانات غير عادية)
2 RxO0+ إدخال بيانات التفاضل LVDS الإيجابية (بيانات غريبة)
3 RxO1- إدخال البيانات التفاضلية السلبية في نظام LVDS (بيانات غير عادية)
4 RxO1+ إدخال بيانات التفاضل LVDS الإيجابية (بيانات غير عادية)
5 RxO2- إدخال بيانات التفاضل السلبية في LVDS (بيانات غير عادية)
6 RxO2+ إدخال بيانات التفاضل LVDS الإيجابية (بيانات غريبة)
7 GND أرضية
8 RxOCLK - مدخل ساعة LVDS التفاضلية السلبية (ساعة غريبة)
9 RxOCLK+ إدخال ساعة التفاضل LVDS الإيجابي (ساعة غير عادية)
10 RxO3- إدخال البيانات التفاضلية السلبية في LVDS (بيانات غير عادية)
11 إدخال بيانات RxO3+ الإيجابية للفارق LVDS (بيانات غير عادية)
12 RxE0 - إدخال بيانات التفاضل السلبية في نظام LVDS (بيانات متساوية)
13 RxE0+ إدخال بيانات التفاضل LVDS الإيجابية (بيانات متساوية)
14 جنيه جنيه
15 RxE1- إدخال بيانات التفاضل السلبي في LVDS (بيانات متساوية)
16 RxE1+ إدخال بيانات التفاضل LVDS الإيجابية (بيانات متساوية)
17 جنيه جنيه
18 RxE2- إدخال بيانات التفاضل السلبي لـ LVDS (بيانات متساوية)
19 RxE2+ إدخال بيانات التفاضل LVDS الإيجابية (بيانات متساوية)
20 RxECLK - مدخل ساعة LVDS التفاضلي السلبي (ساعة متساوية)
21 RxECLK+ مدخل ساعة LVDS التفاضلي السلبي (ساعة متساوية)
22 RxE3- إدخال بيانات التفاضل السلبي لـ LVDS (بيانات متساوية)
23 RxE3+ إدخال بيانات التفاضل LVDS الإيجابية (بيانات متساوية)
24 GND الأرض 25 CTL CTL_DVR
26 CE CE_ DVR 27 NC لا يوجد اتصال
28 VDD طاقة الطاقة الوصول الجهد
29 VDD طاقة الطاقة الوصول الجهد
30 VDD طاقة الطاقة التيار المدخل
تعريف دبوس USB PCAB
1 VBUS / VDD
2 DN / D-
3 DP / D +
4 جنيهات
منشآت المصنع والشهادات
لمسة السعة المتوقعة (PCAP)
توفر تقنية اللمس الكاسيتيفية المتوقعة (PCAP) استجابة سريعة وحساسة وموثوقية من الدرجة المهنية.
تم تصميم الشاشة الملموسة الكاسيتيفية المتوقعة للتكنولوجيا للتطبيقات الصناعية والطبية والسيارات الصارمة. يمكننا أيضًا الجمع بين شاشات اللمس PCAP مع شاشات الكريستال السائل (LCDs) ،وهو حل متكامل مضمن يساعد على تبسيط سلسلة التوريد والتجميع.
زجاج الغطاء:
1الشكل: أحجام، أشكال، معالجات الحواف، الثقوب والقطع حسب الطلب
2لون: طباعة الحرير، شعار
3مادة الزجاج: زجاج الغوريلا، الزجاج المشدد، PMMA
4المعالجات: المرآة، AG، AR، AF
جهاز الاستشعار:
1مواد أجهزة الاستشعار: الزجاج، الفيلم، الفيلم+الفيلم
2. FPC: تصميم الشكل اختياري
3IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix وما إلى ذلك
4واجهة: I2C، USB، RS232
