تفاصيل المنتج:
|
| الكلمات الرئيسية: | شاشة TFT LCD مقاس 13.3 بوصة | القرار: | 1920 * 1080 بكسل |
|---|---|---|---|
| حجم شاشة LCD: | 305.1 × 178.5 × 2.45 ملم (ملمس) | شاشات الكريستال السائل مع اللمس: | 327.2 × 215.2 × 6.3 ملم (مع اللمس) |
| المنطقة النشطة: | 293.76 × 165.24 ملم | واجهة LCD: | EDP |
| واجهة CTP: | USB | شاشة اللمس: | CTP (شاشة تعمل باللمس بالسعة الإسقاطية) |
| إضاءة السطح: | 300 شمعة / متر مربع - 1000 شمعة / متر مربع | درجة الحرارة التشغيل.: | -10 إلى + 60 ℃ |
| درجة حرارة التخزين: | -20 إلى + 60 ℃ | نوع العرض: | IPS زوايا مشاهدة كاملة |
| المعالجة السطحية: | الضباب 25٪، 3H | نسبة التباين: | 1000 |
| لون العرض: | 16.7 م | عمر LED: | 30000 ساعة |
| شهادة: | ISO9001:2015 / ISO1400:2015 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة LCD EDP TFT 13.3 بوصة,شاشة TFT LCD مقاس 13.3 بوصة,شاشة EDP TFT LCD,13.3 Inch TFT LCD Display,EDP TFT LCD Display |
||
13.3 بوصة TFT شاشة LCD مع لمسة سعة متوقعة، EDP TFT شاشة LCD 13.3 بوصة FHD 1920 * 1080 دقةوصف المنتج
شاشة SFTO1330JD-7057A-CT TFT LCD هي وحدة TFT LCD ذات المصفوفة النشطة الملونة البالغة 13.3 بوصة تستخدم TFTs السيليكونية غير المكشوفة (ترانزستورات الأفلام الرقيقة) كأجهزة التبديل النشطة.SFTO1330JD-7057A-CT وحدة العرض LCD TFT لديها 13مساحة نشطة مقاسة قطريًا تبلغ 0.3 بوصة بدقة Full-HD (1920 أفقيًا بمجموعة 1080 بكسل عموديًا). يتم تقسيم كل بكسل إلى أحمر، أخضر،النقاط الزرقاء التي تم ترتيبها في شريط عمودي ويمكن لهذه الوحدة عرض 16.7M ((أستدير) ((6bit+2FRC) الألوان ومجموعة الألوان 72٪. تم بناء محرك LED للقيادة في الضوء الخلفي في هذا الطراز.
يعرض شاشة LCD TFT SFTO1330JD-7057A-CT الرسومات والنصوص على لوحة 1920 × 3 × 1080 مع 16.7M ألوان باستخدام واجهة eDP (مدخل العرض المدمج) Ver1.2 وتوفير +3.فولتاج التغذية 3VDC للقيادة في لوحة TFT-LCD. في هذه لوحة العرض LCD SFTO1330JD-7057A-CT TFT ، تم دمج مرشحات الألوان لأداء ألوان ممتاز لتحقيق صور أكثر إشراقا ووضوحا ،جعل هذا العرض الأمثل للاستخدام في تطبيقات الوسائط المتعددة.المشاهدات المثلى في جميع الاتجاهات.بدون جهاز تحكم LED يدفع الضوء الخلفي.مواصفات معدل نقل EDP: 2.7Gbps / 2 lane 8bit.
* نوع الاحتياطي
* واجهة eDP
* استجابة عالية السرعة
* عمق لون 6 بتات (Hi-FRC) ، عرض 16.7M ألوان
* إضاءة خلفية من نوع الحافة المدمجة (LED)
* متوافق مع RGB98٪ و NTSC45٪ (NTSC72٪ متوفر أيضا)
* نسبة الضوء والتباين العالية، وانعكاس منخفض وزاوية عرض واسعة
* DE (تمكين البيانات) فقط
* خالية من الـ Rohs و Halogen
* TEO 6.0، ES6.0 متوافق
* تصحيح غاما
الخصائص:
| الكلمات الرئيسية: | 13.3 بوصة شاشة TFT LCD | القرار: | 1920*1080 بكسل |
|---|---|---|---|
| حجم الشاشة | 305.1 × 178.5 × 2.45 ملم (مع لمس) | شاشة LCD باللمس: | 327.2 × 215.2 × 6.3 ملم (مع اللمس) |
| المنطقة النشطة: | 293.76 × 165.24 ملم | واجهة شاشة LCD | الـ EDP |
| واجهة CTP: | USB | شاشة لمسة: | CTP (شاشة لمسة سعة عرضية) |
| ضوء السطح: | 300 Cd/m2 - 1000 Cd/m2 | درجة الحرارة العملية: | -10°C إلى +60°C |
| درجة الحرارة: | -20°C إلى +60°C | نوع العرض: | زوايا الرؤية الكاملة |
| معالجة السطح: | الضباب 25٪، 3H | نسبة التباين: | 1000 |
| لون العرض: | 16.7 م | مدة حياة LED: | 30000 ساعة |
| الشهادة: | ISO9001:2015 / ISO1400:2015 | الامتثال: | متوافقة مع REACH و RoHS |

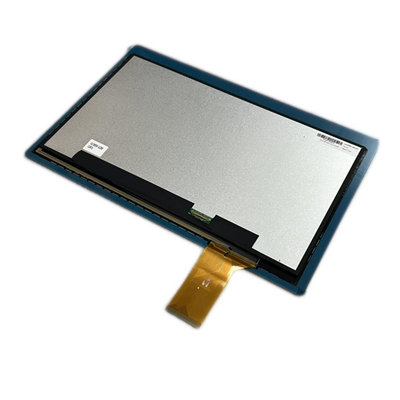

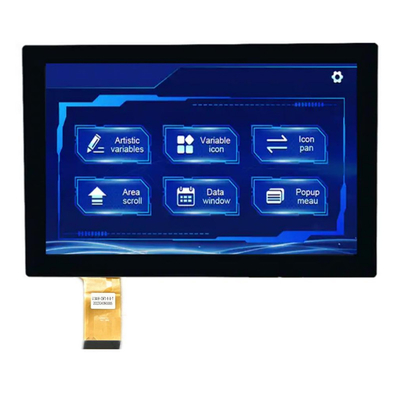

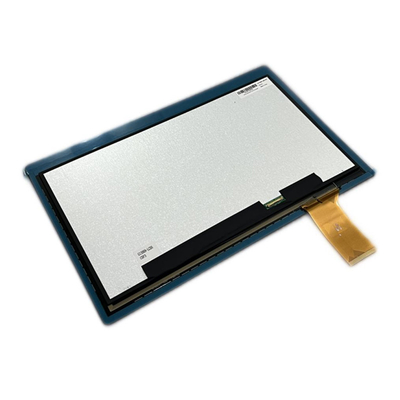

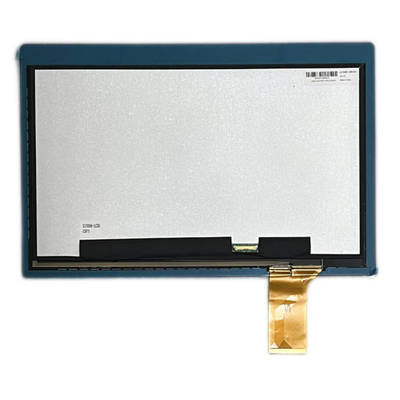

13.3 بوصة TFT شاشة LCD مع لمسة سعة متوقعة، EDP شاشة LCD TFT 13.3 بوصة FHD 1920 * 1080 دقة المنتج الأولالعجوز
13.3 بوصة TFT شاشة LCD مع لمسة سعة متوقعة، EDP TFT شاشة LCD 13.3 بوصة FHD 1920 * 1080 دقة المنتجالرسم
تعريف دبوس العرض
1 NC لا يوجد اتصال
2 H-GND الأرض
3 LAN1_N وصلة إشارة مكملة _Lane1
4 LAN1_P رابط إشارة حقيقي _Lane1
5 H-GND الأرض
6 LAN0_N وصلة إشارة مكملة _Lane0
7 LAN0_P رابط إشارة حقيقي _Lane0
8 H-GND أرضية عالية السرعة
9 AUXP وصلة إشارة حقيقية _قناة مساعدة
10 AUXN وصلة إشارة مكملة _قناة مساعدة
11 H-GND الأرض
12 مصدر الطاقة LCD_VCC، 3.3V (عادة)
13 مصدر الطاقة LCD_VCC، 3.3V (عادة)
14 BIST تمكين الاختبار الذاتي للوحة
15 H-GND الأرض
16 H-GND الأرض
17 HPD HPD ((تشخيص الشاشة الساخنة) دبوس الإشارة
18 BL_GND أرضية عالية السرعة
19 BL_GND أرضية عالية السرعة
20 BL_GND الأرضية عالية السرعة
21 BL_GND أرضية عالية السرعة
22 BL_EN الضوء الخلفي يعمل / لا يعمل دبوس التحكم
23 BL_PWM الضوء الخلفي PWM الضوء الخفيف
24 NC لا يوجد اتصال
25 NC لا يوجد اتصال
26 طاقة الضوء الخلفي BL_PWR
27 قوة الضوء الخلفي BL_PWR
28 طاقة الضوء الخلفي BL_PWR
29 طاقة الضوء الخلفي BL_PWR
30 NC لا يوجد اتصال
تعريف دبوس USB PCAB
1 VCC
2 USB-
3 USB +
4 جنيهات
منشآت المصنع والشهادات
لمسة السعة المتوقعة (PCAP)
توفر تقنية اللمس الكاسيتيفية المتوقعة (PCAP) استجابة سريعة وحساسة وموثوقية من الدرجة المهنية.
تم تصميم الشاشة الملموسة الكاسيتيفية المتوقعة للتكنولوجيا للتطبيقات الصناعية والطبية والسيارات الصارمة. يمكننا أيضًا الجمع بين شاشات اللمس PCAP مع شاشات الكريستال السائل (LCDs) ،وهو حل متكامل مضمن يساعد على تبسيط سلسلة التوريد والتجميع.
زجاج الغطاء:
1الشكل: أحجام، أشكال، معالجات الحواف، الثقوب والقطع حسب الطلب
2لون: طباعة الحرير، شعار
3مادة الزجاج: زجاج الغوريلا، الزجاج المشدد، PMMA
4المعالجات: المرآة، AG، AR، AF
جهاز الاستشعار:
1مواد أجهزة الاستشعار: الزجاج، الفيلم، الفيلم+الفيلم
2. FPC: تصميم الشكل اختياري
3. IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix وما إلى ذلك
4واجهة: I2C، USB، RS232
