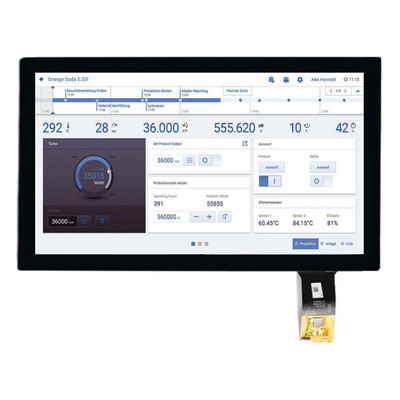

شاشة SFTO1560SMT-7050A3-N PCAP TFT هي وحدة LCD TFT ذات مصفوفة ملونة نشطة بطول 15.6 بوصة تستخدم TFTs من السيليكون غير المكشوف (الترانزستورات ذات الأفلام الرقيقة) كأجهزة التبديل النشطة. هذه الوحدة لديها 15.6 بوصات مقاسة قطريًا فعالًا مع دقة Full-HD (1920 أفقي بواسطة 1080 صف من البكسل الرأسي)يتم تقسيم كل بكسل إلى نقاط حمراء، خضراء، زرقاء والتي يتم ترتيبها في شريط عمودي ويمكن لهذه الوحدة عرض 16.7M ((تمدوئة) ((6bit+2FRC) الألوان ومجموعة الألوان 45%.السائق LED للقيادة الضوء الخلفي بنيت في هذا الطراز.

يعرض شاشة SFTO1560SMT-7050A3-N PCAP TFT الرسومات والنصوص على لوحة 1920 × 3 × 1080 بـ 16.7M ((8bit) الألوان باستخدام واجهة eDP (Embedded Display Port) Ver1.2 وتوفير +3.فولتاج التغذية 3VDC للقيادة في لوحة TFT-LCDفي هذه لوحة SFTO1560SMT-7050A3-N TFT-LCD، تم دمج مرشحات لون لأداء لون ممتاز لتحقيق صور أكثر إشراقا ووضوحا،جعل هذا العرض الأمثل للاستخدام في تطبيقات الوسائط المتعددة.المشاهدات المثلى في جميع الاتجاهات.بدون جهاز تحكم LED يدفع الضوء الخلفي.مواصفات معدل نقل EDP: 2.7Gbps / 2 lane 8bit.

* نوع الاحتياطي
* واجهة eDP
* استجابة عالية السرعة
* عمق لون 6 بتات (Hi-FRC) ، عرض 16.7M ألوان
* إضاءة خلفية من نوع الحافة المدمجة (LED)
* متوافق مع RGB98٪ و NTSC45٪ (NTSC72٪ متوفر أيضا)
* نسبة الضوء والتباين العالية، وانعكاس منخفض وزاوية عرض واسعة
* DE (تمكين البيانات) فقط
* خالية من الـ Rohs و Halogen
* TEO 6.0، ES6.0 متوافق
* تصحيح غاما

الخصائص:

شاشة USB PCAP TFT 15.6 بوصة ، شاشة LCD الصينية في الهواء الطلق EDP 15.6 بوصة TFT مع 1000 نيتس سطح الوضوح المنتج Iالعجوز

شاشة USB PCAP TFT 15.6 بوصة ، شاشة LCD الصينية في الهواء الطلق EDP 15.6 بوصة TFT مع 1000 نيتس سطح الوضوح المنتجالرسم

مقدمة إلى eDP واختلافاتها عن DP

إن Embedded DisplayPort (eDP) هي واجهة لوحة الجيل التالي التي طورتها جمعية معايير الإلكترونيات الفيديو (VESA) للتطبيقات المحمولة ،الذي لا يتفوق فقط على واجهة إشارة التفاضل التقليدية منخفضة الجهد (LVDS)، ولكن يضيف أيضا العديد من الميزات الجديدة للحد من استهلاك الطاقة النظام في أحدث نسخة 1.4 المواصفات،والتي من المتوقع أن تسرع توسع اختراق eDP في سوق الأجهزة المحمولةفي عام 2008، أصدرت صناعة أجهزة الكمبيوتر الشخصية لأول مرة معيار واجهة نقل الفيديو الجديد - DisplayPort المضمن ، المعروف أيضًا باسم eDP ، لتلبية احتياجات لوحات العرض المضمنة.eDP تستبدل تدريجيا واجهة نقل إشارة التفاضل منخفضة الجهد القديمة (LVDS)يمكنك بسهولة العثور على تطبيقات eDP في مجموعة متنوعة من المنتجات ذات لوحات العرض المدمجة ، بما في ذلك أجهزة الكمبيوتر الشخصية كلها في واحد ،الحواسيب المحمولةأو أقراص.

يستمد eDP من معيار DisplayPort ، ومع مرور الوقت ، تطورت eDP إلى عدد من الميزات الفريدة لتطبيقات لوحة العرض المدمجة. أحدث eDP 1.4 التي أصدرتها جمعية معايير الإلكترونيات الفيديو (VESA) في نهاية عام 2012 تتضمن العديد من الميزات الجديدة للحد من استهلاك الطاقة في النظاممعظم الناس ليسوا على دراية بالفرق بين DisplayPort و eDP، ولكن ما يلي سوف يقارن العلاقة والفرق بين الاثنين،وتوضيح الميزات الفريدة والفوائد من eDP.

الرجوع إلى معيار DisplayPort لتحديد مواصفات eDP

إذا كنت تريد أن تفهم eDP، يجب أن تفهم أولا ما هو DisplayPort. من حيث المواصفات الأساسية وبروتوكولات الاتصال في أسفل الواجهة،eDP يشير بالكامل إلى DisplayPortإذاً ما هو DisplayPort؟ DisplayPort is a new video transmission interface used in the computer industry to replace the Video Graphics Array (VGA) and Digital Video Interface (DVI) interfaces in current personal computer (PC) applications، واستبدال واجهة الوسائط المتعددة عالية الدقة (HDMI). بالمقارنة مع واجهة القديمة ، DisplayPort لديها العديد من المزايا ، لأنها تتبنى اقتران التيار المتردد وتصميم التأرجح منخفض الجهد ،متوافق مع العمليات الفرعية الميكرونية ويمكن دمجها مباشرة في مختلف مكونات مخرج الصورة، مثل وحدة المعالجة المركزية (CPU) ، وحدة الرسومات الرسومية (GPU) ، معالج التطبيقات (معالج التطبيقات) ، إلخ. في نهاية استلام إشارة الفيديو،يمكن أيضا تطبيقه مباشرة على المعقدة والمتكاملة للغاية Scalar و LCD لوحة تحكم توقيت (TCON)، والتي تستخدم أيضًا عمليات ما دون الميكرون. DisplayPort (بما في ذلك eDP) هي واجهة الفيديو الوحيدة التي تستخدم الحزم لنقل معلومات الفيديو والصوت ،لذا يمكن إضافة ميزات جديدة باستمرار مع الحفاظ على التوافق الخلفي الجيد.

DisplayPort (بما في ذلك eDP) هي أفضل واجهة عرض أداء متاحة، قادرة على نقل 60 إطارًا في الثانية وبيانات لون 30 بت على لوحة بدقة 4K،وهي واجهة العرض الوحيدة التي يمكنها تشغيل شاشات متعددة مع جهاز إخراج واحد عن طريق محور أو سلسلة ديزي (eDP لا تدعمها)يمكن أيضًا استخدام DisplayPort مع مجموعة متنوعة من محولات الشاشة الخارجية (المنحنيات) مثل DisplayPort إلى VGA أو DVI أو HDMI.

شريحة معالجة الصور يمكن أن تدعم كل من DisplayPort و eDP مع نفس الطبقة المادية للخروج. هناك العديد من الاختلافات بين eDP و DisplayPort ،الفرق الأكبر هو أن eDP مصممة خصيصًا للبيئات مثل أجهزة الكمبيوتر المحمولة والأجهزة اللوحية التي تستخدم البطاريات، بينما يتم استخدام DisplayPort عادةً عندما يكون هناك مصدر طاقة خارجي. لذلك ، فإن كفاءة الطاقة مهمة للغاية لـ eDP ، ولا تدعم شاشة متعددة الشاشات.

مثل DisplayPort ، eDP لديها ثلاث بنيات أساسية

فيما يلي وصف موجز للهندسة المعمارية الأساسية لـ DisplayPort ، بما في ذلك الرابط الرئيسي والقناة المساعدة وتدريب الرابط لـ DisplayPort.القنوات الرئيسية لنقل البيانات الصوتية البصرية كما ذكر سابقا، يستخدم DisplayPort إشارات مقترنة بتيار تناوب متوافقة مع عمليات أشباه الموصلات الفرعية الميكرونية المستخدمة اليوم أو في المستقبل.يستخدم بروتوكول تشفير البيانات نفس طريقة تشفير 8b / 10b مثل واجهات نقل البيانات المتسلسلة الأخرى مثل Universal Sequence Bus (USB)، PCI Express (PCIe) ، SATA ، وما إلى ذلك ، والتي تحتاج فقط إلى زوج من أزواج الإشارات التفاضلية لنقل البيانات وإشارات الساعة في نفس الوقت ، على عكس LVDS ، DVI ،HDMI وأوقات أخرى تتطلب خطوط ساعة مستقلةبالإضافة إلى ذلك، the fact that DisplayPort transmits data is scrambled and there is no clock signal at all greatly reduces the radio frequency interference (RFI) problem that is common when mobile devices with wireless connectivity using the legacy video transmission interface are installed، تحسين أداء النظام الإرسال اللاسلكي وتقليل الحاجة إلى تصميم RFI الدرع.

تتكون مقاطع معيار DisplayPort من أربعة أزواج من خطوط الإشارة التفاضلية ، أو أربعة خطوط رئيسية ، والتي تنقل بيانات الفيديو عبر الممرات الرئيسية ،ويمكن تحديدها لنقل البيانات باستخدامإضافة إلى ذلك، يحدد DisplayPort ثلاثة معدلات نقل مختلفة، كل منها مع خيار 1.62 جيجابت / ثانية، 2.7 جيجابت / ثانية، أو 5.4 جيجابت / ثانية.بما أن DisplayPort يستخدم طريقة ترميز 8b/10b، والتي ستضيف المزيد من بتات البيانات بعد التشفير، الحد الأقصى لسرعة نقل البيانات التي يمكن دعمها في الواقع هو: (4 قنوات) x (5.4 غبت / ثانية لكل مسار) x (8/10 Coding Overhead) = 17.28 غبت / ثانية.ميزة مهمة من DisplayPort هو أنه على عكس واجهات نقل الفيديو الأخرى، معدل النقل لا يتغير مع معدل البكسل، فإنه يستخدم معدل نقل ثابت، على غرار قناة نقل البيانات العادية، لذلك يمكن استخدامه في مجموعة متنوعة من التطبيقات المختلفة،مثل شاشات متعددة الشاشات مع متطلبات مختلفة لمتابعة التدفق الزمنيبالإضافة إلى ذلك، يمكن استخدام معدل نقل ثابت أيضا تحسين تصميم الدوائر المرتبطة واجهة نقل عالية السرعة،و ظاهرة التداخل الكهرومغناطيسي (EMI) و RFI هي أكثر قابلية للتنبؤيتم إرسال صور DisplayPort في حزم صغيرة مع فترات مناسبة لاستيعاب معدل ساعة البكسل. كما تقوم القناة الرئيسية بإرسال بيانات CEA-861 InfoFrame ،معلومات عن معدل عينة تيار الصوت، البث الصوتي ، وبيانات سمات التيار الرئيسي ، مثل معدل بكسل الصورة ، إطار الفيديو ، وبيانات توقيت الشاشة).

قنوات AUX لنقل الإعدادات والتعليمات

يحتوي رابط DisplayPort أيضًا على قناة إرسال مساعدة مستقلة ثنائية الاتجاه ، تسمى قناة AUX أو AUX باختصار ،الذي يستخدم خطين من إشارات التفاضل مع معدل اتجاه واحد من حوالي 1Mbit / s فقط لنقل الإعدادات وأوامر التحكم، وسيتم مناقشتها لاحقًا لاستخدامها بشكل أكبر في eDP.يشتمل استخدام AUX على قراءة معلومات تعريف قدرة العرض الموسعة (EDID) لضمان تنسيق الصورة الصحيح (واجهات أخرى مثل LVDSيتم بث الملفات من خلال I2C ؛ قراءة محتويات عناصر DisplayPort المدعومة من قبل الشاشة ، مثل عدد القنوات الرئيسية ومعدلات النقل وغيرها من العناصر.تعيين مختلف تكوين العرض scratchpadsقراءة سجل حالة العرض. يتم تعريف EDID بشكل موحد وليس له علاقة بواجهة العرض.ويقع لافتات الاحتكاك الأخرى في DPCD (بيانات تكوين DisplayPort) scratchpad في مستقبل DisplayPortعملية الاتصال تساعد على تعزيز موثوقية القنوات الرئيسية الاتصال هو جزء مهم آخر من DisplayPort.الاتصال هو العملية التي يقوم بها جهاز إرسال DisplayPort والمستقبل بإقامة اتصال قبل نقل البياناتأساسا، خلال عملية الاتصال،جهاز الإرسال يعدل مختلف أمبليتودات تذبذب الجهد وخصائص الإشارة الأخرى (التأكيد المسبق) حتى يتم ضبطه إلى المستوى المثالي في جهاز الاستقبال. يتنقل المرسل والمستقبل مع بعضهما البعض من خلال AUX لتحديد ما إذا كان الاتصال ناجحًا ، ويمكن للاتصال أن يزيد من موثوقية القناة الرئيسية ،تقليل أخطاء البيانات، وتعويض الاختلافات الكهربائية الناجمة عن مختلف أطوال وأنواع الكابلات ،وخاصة الاختلافات الناجمة عن توجيه الإشارة على لوحة النظام من جهاز الإرسال والمستقبليمكن أن تعوض أيضا عن التغييرات الكهربائية بسبب تلف الكابلات أو الموصلات أو تدهور الأجهزة. يبدأ الاتصال في العمل بمجرد تشغيل اتصال DisplayPort,وقبل أن يتم نقل بيانات الفيديو ، يقوم الاتصال بنقل سلسلة من أنماط البيانات الخاصة ،ويمكن للمصدر إرسال أربعة عريضات إشارة مختلفة وأربعة مستويات خصائص إشارة مختلفةيمكن أن تستغرق عملية الاتصال بأكملها من 500 ميكرو ثانية إلى بضع ميكرو ثانية، اعتمادا على عدد التعديلات التي يتم إجراؤها.
