تفاصيل المنتج:
|
| منتج: | وحدة عرض LCD رسومية أحادية اللون مقاس 128 × 64 | القرار: | 128 × 64 نقطة |
|---|---|---|---|
| مشاهدة الاتجاه: | 00:00 | نوع LCD: | FSTN، إيجابي |
| نوع المستقطب: | انتقالي | حجم الوحدة: | 49.0 طول × 38.0 عرض × 2.85 ارتفاع مم |
| منطقة المشاهدة: | 46×27 ملم | سائق IC: | ST7565R |
| الرقم السري: | 34 دبابيس | واجهات: | واجهة 8080 MCU أو واجهة 6800 MCU أو واجهة SPI ذات 4 خطوط |
| درجة الحرارة التشغيل: | -20 درجة مئوية إلى +70 درجة مئوية | مصدر التيار: | 3.3 فولت (القيمة النموذجية) |
| حياة: | 40000 ساعة | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة LCD الرسومية أحادية اللون 128x64,شاشة LCD الرسومية أحادية اللون FSTN,شاشة LCD الرسومية أحادية اللون COG,FSTN Monochrome Graphic LCD Display,COG Monochrome Graphic LCD Display |
||
الصين وحدات العرض الرسومية المونوكرومية LCD 128x64 ST7565R FSTN إيجابية COG العرض المنتج مقدمة

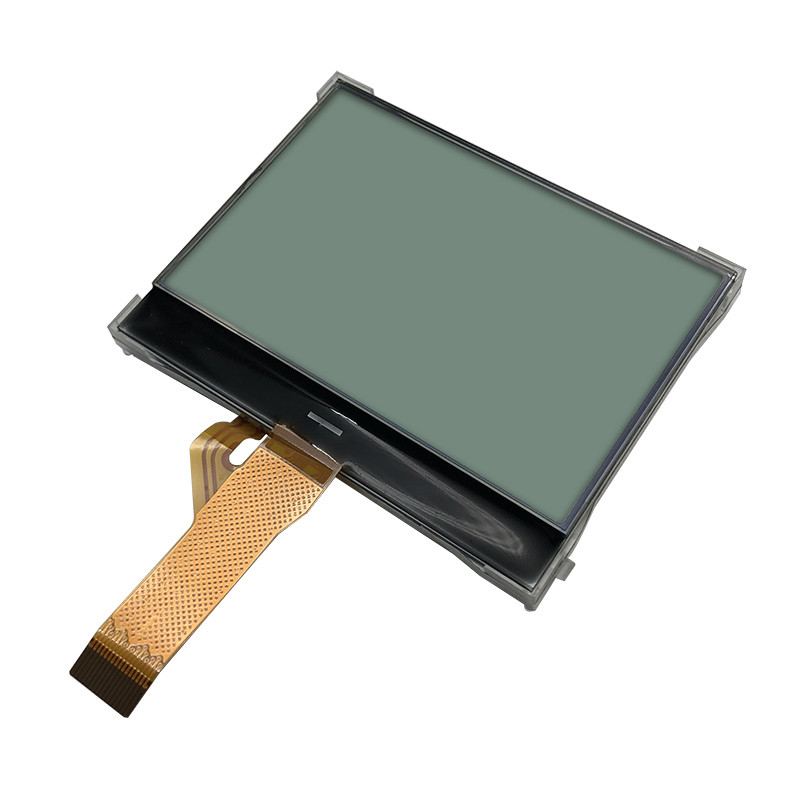

تقنية SAEF SFBM12864YBA01 هي وحدة LCD من نوع الرسومات أحادية اللون 128x64 COG.
| المنتج: | وحدة عرض LCD الرسومية أحادية اللون 128x64 | القرار: | 128×64 نقطة |
|---|---|---|---|
| الرؤية الاتجاه: | الساعة الثانية عشر | نوع الشاشة: | FSTN، إيجابية |
| نوع المستقطب: | ناقلة | حجم الوحدة: | 49.0L × 38.0W × 2.85H مم |
| منطقة المشاهدة: | 46 × 27 مليمتر | مركز التحكم بالشاحن: | ST7565R |
| رقم الدبوس: | 34 دبوس | الواجهات: | واجهة 8080 MCU أو واجهة 6800 MCU أو واجهة SPI ذات 4 خطوط |
| درجة حرارة العمل: | -20°C إلى +70°C | تشغيل الجهد: | 3.3V ((القيمة النموذجية) |
| مدة الحياة: | 40000 ساعة | الامتثال: | متوافقة مع REACH و RoHS |
العرض البيانات الذاكرة (DDRAM)
تخزن ذاكرة ذاكرة الوصول العشوائي بيانات العرض بيانات البكسل للشاشة LCD. وهي صف 65 صفًا بـ 192 عمودًا قابلًا للعنوان. يمكن تحديد كل بكسل عند تحديد عناوين الصفحة والعمود.يتم تقسيم الصفوف الـ 65 إلى 8 صفحات (الصفحة 0 ~ الصفحة 7) من 8 خطوط والصفحة التاسعة (الصفحة 8) مع سطر واحد (D0 فقط)يتم كتابة البيانات إلى 8 أسطر من كل صفحة مباشرة من خلال D0 إلى D7.يعمل جهاز التحكم LCD و MPU الواجهة بشكل مستقل، يمكن كتابة البيانات إلى ذاكرة الذاكرة العشوائية في نفس الوقت عندما يتم عرض البيانات دون تملأ على شاشة LCD.
دائرة عنوان الصفحة
هذه الدائرة هي لتوفير عنوان صفحة لعرض بيانات الـ RAM. وهي تتضمن سجل عنوان الصفحة ذو 4 بتات تم تغييره فقط بواسطة تعليمات ′′Set Page Address′′.يجب تعيين عنوان الصفحة قبل الوصول إلى محتوى DDRAMعنوان الصفحة هو منطقة خاصة من ذاكرة الوصول العشوائي للشعارات و بيانات العرض D0 صالحة فقط.
دائرة عنوان العمود
دائرة عنوان العمود لديها عداد مُحدد مسبقًا بـ 8 بتات يوفر عنوان العمود إلى ذاكرة ذاكرة الوصول إلى البيانات العشوائية (DDRAM). يتم تحديد عنوان عمود DDRAM بواسطة أمر ?? Set Column Address??.يتم زيادة عنوان العمود المحدد (+1) مع كل بيانات عرض للقراءة / الكتابةهذا يسمح بالوصول إلى بيانات عرض MPU بشكل مستمر. يمكن أن يعكس علم التحكم MY ترتيب الإخراج من لوحات COM.والعلم MX يجعل من الممكن لتحويل العلاقة بين عنوان العمود ومخرجات SEG. من الضروري إعادة كتابة بيانات العرض إلى DDRAM بعد تغيير إعدادات العلم MX
الرجاء الرجوع إلى ورقة البيانات ST7565R.
الأسئلة الشائعة:
هل يمكنني الحصول على طلب عينة؟
ج: نعم ، نرحب بطلب عينة لاختبار وتحقق من الجودة. عينة مختلطة من أرقام البنود المختلفة مقبولة.
س2: ماذا عن الوقت المحدد؟
ج: بالنسبة للمنتجات غير المتوفرة، العينات الموجودة في المخزون على الفور. 1-1.5 أسابيع لإعادة صنع العينات. 4-6 أسابيع للإنتاج الجماعي. للمنتجات المصممة، 2-3 أيام لمقترح الرسم المقابل.2 أوقات لصنع العينات عند التصديق على الرسم؛ 5-6 أسابيع للجربة / الإنتاج الضخم عند الموافقة على العينة.
هل لديك أي حد MOQ للنموذج والإنتاج؟
ج: MOQ منخفضة. 3-5pcs للتحقق من العينات متوفرة. MOQ الإنتاج الجماعي عادة 1K / الكثير. نحن ندعم كمية أقل من MOQ MP لطلب المسار / PP.
س4: كيف تقومون بشحن البضائع وكم من الوقت يستغرق وصولها؟
ج: الشحن عن طريق DHL أو UPS أو FedEx أو TNT. يستغرق الوصول 5-7 أيام. الشحن الجوي والبحري اختياري أيضًا.
كيفية إجراء طلب لوحدة LCD؟
ج: أولاً دعونا نعرف متطلباتك أو طلبك.
ثانيا نحن نقوم بالاقتباس وفقا لمتطلباتك أو اقتراحاتنا.
ثالثاً العميل يؤكد العينات ويضع الإيداع للطلب الرسمي
رابعاً نحن نرتب الإنتاج
س6: هل من الممكن طباعة شعاري على منتج LCD؟
ج: نعم. يرجى إعلامنا رسميا في مرحلة التصميم، وسوف نجعل عينات مع شعارك لاختبار العينة والموافقة. عند الموافقة على العينة، فإن الإنتاج الضخم سوف تتبع العينات المعتمدة.
س7: هل تقدمون ضمانات للمنتجات؟
ج: نعم، نحن نقدم ضمان لمدة سنة واحدة لمنتجاتنا.
س8: كيف تتعامل مع العيب؟
ج: أولاً ، يتم إنتاج منتجاتنا في نظام مراقبة جودة صارم وسيكون معدل العيب أقل من 0.2٪.
ثانياً، خلال فترة الضمان، سنرسل لك شاشات LCD جديدة مع طلب جديد للكميات الصغيرة.سنقوم بإصلاحها وإرسالها إليك أو يمكننا مناقشة الحل بما في ذلك إعادة الاتصال وفقًا للموقف الحقيقي.
الصين وحدات العرض الرسومية المونوكرومية LCD 128x64 ST7565R FSTN إيجابية COG العرض رسم المنتج
(بدون الضوء الخلفي)
(مع الضوء الخلفي)

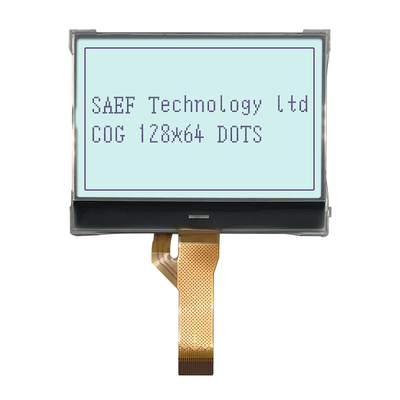

128x64 COG الرسومات LCM إظهار المنتج الحقيقي
منشآت المصنع والشهادات
