تفاصيل المنتج:
|
| المنتج: | واجهة OLED مقاس 0.66 بوصة IIC | الهيكل: | COG + PCB |
|---|---|---|---|
| القرار: | 64×48 بكسل | واجهات: | I2C |
| مشاهدة (الجل): | كل زاوية المشاهدة | الرقم السري: | 16 دبابيس |
| اللون: | أبيض / أزرق اختياري | حجم الوحدة: | 25.5 ((W) × 28 ((H) × 2.7 ((T) mm |
| زجاج: | PMOLED (المصفوفة السلبية OLED) | جهاز التحكم: | SSD1306 أو ما يعادلها |
| إمدادات الطاقة: | 3.3 فولت / 5 فولت | السطوع: | 120 cd/m2 (دقيقة) |
| -أعمل مؤقتًا: | -40 إلى + 85 | نسبة التباين: | 2000 : 1 ( تباين الغرفة المظلمة ) |
| امتثال: | متوافق مع REACH & RoHS | شهادة: | ISO9001:2015 / ISO1400:2015 |
| إبراز: | شاشة OLED ذات الخطوط البيضاء والأزرق,شاشة OLED 64x48 بكسل,0شاشة OLED بقيمة 66 بوصة,64x48 Pixels OLED Display,0.66 Inch OLED Display |
||
0.66 بوصة IIC شاشة OLED 16 دبوس 64x48 بكسل وصف المنتج
SFOM066YZ16-6448WB-01وحدة OLED لديها حجم قطري 0.66 بوصة، وهي مصنوعة من 64 × 64 بكسل.SFOM066YZ16-6448WB-01 يحتوي على جهاز تحكم PCB مع واجهة IIC ،لوحة PCB مع 16 فتحة تركيب هي طريقة سهلة للعملاء لتثبيت الوحدات على تطبيقاتهم.SFOM066YZ16-6448WB-01تم بناء الوحدة مع SSD1306 IC ؛ يدعم واجهة IIC ، واجب القيادة 1/64 ، وجهد التغذية للمنطق من 3.3V ~ 5V ، مستوى I / O 5V إلى 3V مع دائرة التحويل ،العرض مع 50٪ من تيار لوحة التحقق هو 80mA @ 3.3VDD (القيمة النموذجية). وصلة الوحدة هي 7 دبوسات رأسية، اختيارية 4 دبوسات اتصال دبوسات رأسية.
هذه الوحدة OLED مناسبة لتطبيق المنزل الذكي ، والأجهزة الطبية ، والتحكم الذكي ، والقياس ، وما إلى ذلك يمكن أن تعمل في درجات الحرارة من -40 °C إلى + 85 °C ؛
1. شاشة OLED صغيرة 0.66 بوصة بدقة 64X48 و SSD1306
2استهلاك طاقة منخفض للغاية: إضاءة الشاشة الكاملة 0.08w
3أربع ثقوب تركيب لسهولة التثبيت
4نوع الواجهة: IIC (يمكن تغييرها إلى SPI)
5دعم مجموعة متنوعة من رقائق التحكم: متوافقة تماما مع سلسلة Arduino 51، سلسلة msp430، stm32/2 CSR IC، ETC
6. تشغيل الكهرباء: DC 3V - 5V
الخصائص:
| المنتج: | OLED 0.66 بوصة واجهة IIC | الهيكل: | COG + PCB |
|---|---|---|---|
| القرار: | 64×48 بكسل | الواجهات: | I2C |
| مشاهدة (أجل): | كل زاوية الرؤية | رقم الدبوس: | 16 دبوس |
| اللون: | أبيض / أزرق اختياري | حجم الوحدة: | 25.5 ((W) × 28 ((H) × 2.7 ((T) mm |
| زجاج: | PMOLED (المصفوفة السلبية OLED) | جهاز التحكم: | SSD1306 أو ما يعادلها |
| إمدادات الطاقة: | 3.3 فولت / 5 فولت | السطوع: | 120 Cd/m2 (دقيقة) |
| فترة التشغيل: | -40°C إلى +85°C | نسبة التباين: | 2000: 1 (تباين الغرفة المظلمة) |
| الامتثال: | متوافقة مع REACH و RoHS | الشهادة: | ISO9001:2015 / ISO1400:2015 |
شركة SAEF Technology هي شركة متخصصة في توفير وحدات OLED. نحن نقدم مجموعة واسعة من وحدات OLED (PMOLED) المعتادة المتحركة المتحركة / OLED المرسومة المرسومة والتصميم المخصصشاشات OLED الرسومية ولوحات عرض OLEDتتضمن الهيكل الميكانيكي أنواع Chip on Board (COB) ، Chip on Glass (COG) ، TAB (Tape Automated Bonded). يمكن للعملاء ترقية التطبيقات من STN LCD إلى شاشات OLED بسهولة.يتميز وحدات SAEF OLED بجميع المزايا الهامة

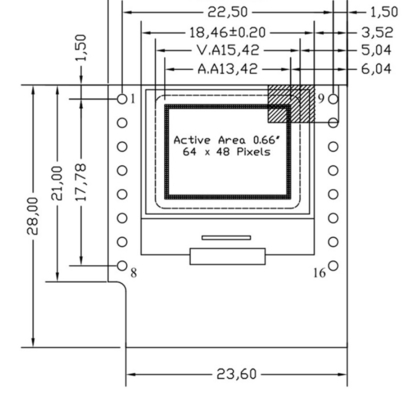

0.66 بوصة IIC شاشة OLED 16 دبوس مع 64x48 بكسل ، أحرف بيضاء / زرقاء شاشة OLED ذات طاقة منخفضة للغاية رسم المنتج

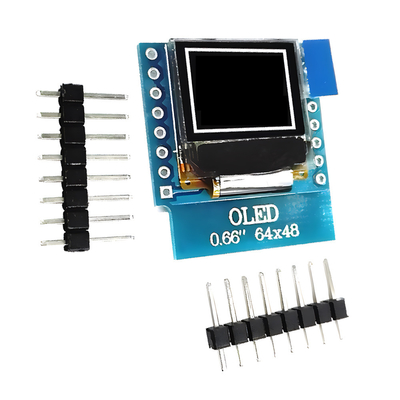

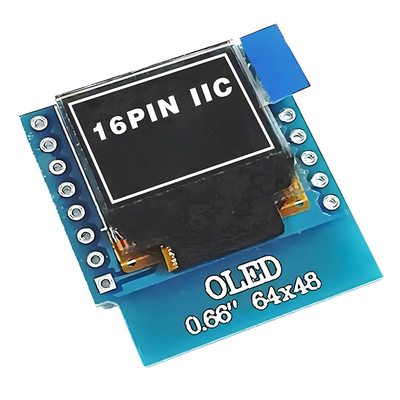

0.66 بوصة IIC شاشة OLED 16 دبوس مع 64x48 بكسل ، أحرف بيضاء / زرقاء شاشة OLED ذات طاقة منخفضة للغاية صورة المنتج
فهم مبدأ شاشة OLED - اللعب مع طرق مختلفة لاستخدام وحدات OLED
تتكون وحدة OLED من أربعة أنماط عمل ، وهي واجهات 6800 و 8080 المتوازية ، وضع واجهة SPI متسلسلة ذات 4 أسلاك ، ووضع واجهة IIC.تظهر العلاقة بين إعدادات BS1/BS2 ووضع واجهة الوحدة في الجدول التالي::
الإعداد الافتراضي لمودول OLED SAEF Technology هو BS0 إلى GND و BS1 و BS2 إلى VCC (وضع 8080) ، إذا كنت تريد تعيينه إلى أوضاع أخرى ،تحتاج إلى تعديل إعدادات BS0-BS2 مع حديد اللحام على الجزء الخلفي من OLED(تغيير الأجهزة)
من المخطط، يمكننا أن نعرف أن هناك ما مجموعه 16 دبوساً تم رسمها، ومن بين 16 خطاً، استخدمنا 15 دبوساً فقط،و بقي 13في الوضع المختلف، عدد خطوط الإشارة التي نحتاجها مختلفة، في الوضع 8080، كل 13 مطلوبة، واحدة منها شائعة، وهذا هو خط إعادة ضبط RST (RES) ،الذي يمكننا توصيله مباشرة إلى إعادة تعيين MCU (لتأكيد أن طريقة إعادة تعيين هي نفسها)، بحيث يمكن حذف سطر واحد. في وضع IIC، هناك حاجة فقط 2 سطر!
لقد تعلمنا للتو عن ذلك، وضع عمل المركز يحتاج فقط إلى خطين، ووضع عمل المركز هو استخدام سلكين لمحاكاة المركز للحصول على البيانات.
جهاز التحكم OLED هو SSD1306، وهذا يعني: يتم تشغيل الشاشة العارية بواسطة SSD1306، والتي هي أيضا رقاقة سائق LED الأكثر استخداما.
ذاكرة الفيديو في وحدة OLED
OLED نفسه ليس لديه ذاكرة فيديو ، وتعتمد ذاكرة الفيديو الخاصة به على SSD1306 لتوفيرها. يبلغ إجمالي ذاكرة SSD1306 128 * 64 بت ، ويقسم SSD1306 الذاكرة إلى 8 صفحات.كل صفحة تحتوي على 128 بايت، ما مجموعه 8 صفحات، والتي هي بالضبط 128 * 64 حجم مصفوفة نقطة.
ومع ذلك، لأن OLED لا يمكن التحكم مصفوفة نقطة واحدة في وقت واحد، فإنه يمكن أن تتحكم فقط 8 مصفوفة نقطة؛
لأن كل كتابة مكتوبة في بايتات، هناك مشكلة، إذا استخدمنا وضع الكتابة فقط لتشغيل الوحدة، ثم، علينا أن نكتب 8 نقاط في وقت واحد، لذلك عندما نرسم نقطة،يجب علينا معرفة الحالة الحالية لكل بت من بايت حيث توجد النقطة التي سيتم تعيين (0/1وإلا، فإن البيانات المكتوبة سوف تكتب فوق الحالة السابقة، والنتيجة ستكون أن بعض النقاط التي لا تحتاج إلى عرض يتم عرضها،أو تلك التي ينبغي أن تظهر لا تظهر. في وضع القراءة، يمكننا قراءة بايت ليكون مكتوبا أولا، والحصول على الوضع الحالي، ومن ثم كتابته في الجرام بعد تعديل بت لتكون مكتوبة من جديد،حتى لا يؤثر على الوضع السابقومع ذلك، يتطلب هذا القدرة على قراءة GRAM، لوضع SPI ذي 3 أسلاك أو 4 أسلاك، لا تدعم الوحدة القراءة، ووضع القراءة> إلى> الكتابة بطيء نسبياً.
لذلك الطريقة التي نستخدمها هي إنشاء غرام OLED (بمجموع 128 بايت) داخل STM32، وفي كل تعديل، فقط تعديل غرام على STM32 (في الواقع SRAM) ، وبعد التعديل،كتابة GRAM على STM32 إلى OLED GRAM في وقت واحدبطبيعة الحال، هذه الطريقة لديها أيضا عيوب، وهذا هو، بالنسبة لتلك الحواسيب الصغيرة مع SRAM صغيرة جدا (مثل 51 سلسلة) ، فهي أكثر إزعاجا.
