تفاصيل المنتج:
|
| منتج: | شاشة LCD للقطاعات | وضع العرض: | إيجابية / سلبية ، تعكس / تعكس |
|---|---|---|---|
| حالة القيادة: | 1/8 رسوم أو مخصصة | جهد التشغيل: | 3.0 فولت |
| بصريات: | 6:00 | نوع العرض: | عاكس / عاكس / انتقالي |
| الحجم: | قابلة للتخصيص | الإضاءة الخلفية: | أبيض / كهرماني / أزرق / أصفر |
| درجة الحرارة التشغيل: | -30 درجة مئوية إلى + 80 درجة مئوية | درجة حرارة التخزين: | -35 درجة مئوية إلى + 85 درجة مئوية |
| الاتصال: | اتصال دبوس معدني | مساحة نقطة: | 0.1 ملم |
| وقت الاستجابة: | 0.1 مللي ثانية | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | ST7035 شاشة شاشة LCD,شاشة LCD ذات قطعة سلبية,HT1621 شاشة شاشة LCD,Custom Negative Segment LCD Display,HT1621 Segment LCD Display |
||
HT1621 وحدة عرض LCD للقطاع التحكم، تخصيص شاشة LCD للقطاع مع الضوء الخلفي
دعونا نلقي نظرة على خصائص شاشة LCD 1621 قطعة
* الجهد التشغيلي 2.4 --5.2 فولت * متذبذب RC مضمن 256 كيلو هرتز
* الشريحة الخارجية 32 كيلو هرتز أو إدخال مصدر تردد 256 كيلو هرتز يمكن توصيلها
* إختيار 1/2 بايس أو 1/3 بايس التحيز ودورة العمل من 1/2 وظيفة، 1/3 وظيفة، 1/4 وظيفة
* مصدر التردد على الشريحة
* يمكن اختيار الجرس مع ترددين
* مولد قاعدة الوقت المدمج و WDT مؤقت الحراسة
* أساس الوقت أو أداة مراقبة توقيت الإفراط
* ثمانية مصادر ساعة وقت أساس / كلب مراقبة
* واحد 32segX 4com سائق LCD مع تضمين 32X 4 بت عرض ذاكرة رام
* واجهة متسلسلة بأربعة أسلاك /CS، DATA، WR، RD، لا تستخدم بشكل عام من قبل RD
* تردد محرك LCD على الشريحة غير قابل للتعديل عند 64 هرتز
* ميزات تكوين البرمجيات: وضع البيانات ووضع الأوامر
* يتم توفير دبوس VLCD لضبط الجهد التشغيلي LCD (ضبط التباين)
الموازنة بين الجدول المنطقي للكاميرا
ذاكرة الوصول العشوائي لـ HT1621 تتوافق مع الجدول المنطقي في الشكل أعلاه
HT1621 يتوافق مع 32 عنوانًا ويتوافق كل عنوان مع 4 بيانات COM
على سبيل المثال، إذا تم كتابة عنوان 0 إلى 0X08 T1 من SGE0 مضاءة
كتابة 0X01 يتوافق مع ضوء 1F من SGE0
اكتب 0X02 1G السطوع المقابلة SGE0
كتابة 0X07 1E، 1G، و 1F من SGE0 مضاءة معا
اكتب 0X0F جميع 1E و 1G و 1F و T1 من SGE0 مشرقين
يمكن كتابة HT1621 بشكل متتابع ، ومن الأفضل كتابة عنوانين في وقت واحد ، بحيث يكون من السهل جعل جدول طاولة ، ومن السهل الكتابة.
على سبيل المثال ، يتم كتابة العناوين الثنتين الأولى 0XF7 التي تتوافق مع SGE0 ، SEG1 ، 1E ، 1G ، 1F ، 1D ، 1C ، 1B ، و 1A كلها مضاءة ، بحيث يتم عرض حرف "8" كامل.
من أجل جعل شاشة LCD تظهر، يجب كتابة هذه التعليمات في التمهيدي لIC.
أولا، دعونا نفهم ما هي التعليمات وما هي البيانات
1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0
الأرقام الثلاثة الأولى من 100 هي بتات العلامة من التعليمات، و آخر 9 بتات هي قيم التعليمات
1 0 1 C7 C6 C5 C4 C3 C2 C1 C0
الأرقام الثلاثة الأولى 101 هي بتات العلامة للبيانات، و آخر 8 بتات هي البيانات
وهذا هو، رؤية أول ثلاثة أرقام من 100 يمثل التعليمات، ورؤية أول ثلاثة أرقام من 101 يمثل البيانات
| المنتج: | HT1621 شاشة LCD لجزء جهاز التحكم | وضع العرض: | إيجابية / سلبية ، تعكس / تعكس |
|---|---|---|---|
| حالة القيادة: | 1/8 الضرائب أو التخصيص | الجهد العامل: | 3.0 فولت |
| البصريات: | 6:00 أو قابلة للتعديل | نوع العرض: | عاكس / عاكس / ناقل |
| الحجم: | قابلة للتخصيص | الضوء الخلفي: | الأبيض / اللون الأزرق / الأصفر |
| درجة حرارة العمل: | -30°C إلى +80°C | درجة الحرارة: | -35°C إلى +85°C |
| الاتصال: | وصلة الدبوس المعدني | مساحة النقاط: | 0.1 ملم |
| وقت الاستجابة | 0.1 ثانية | الامتثال: | متوافقة مع REACH و RoHS |

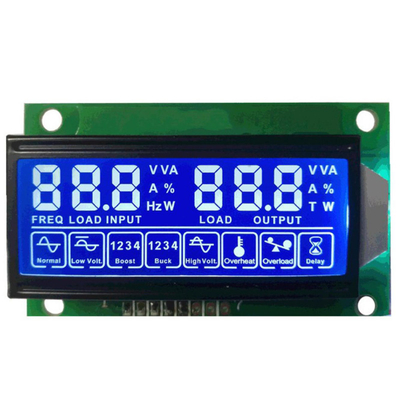

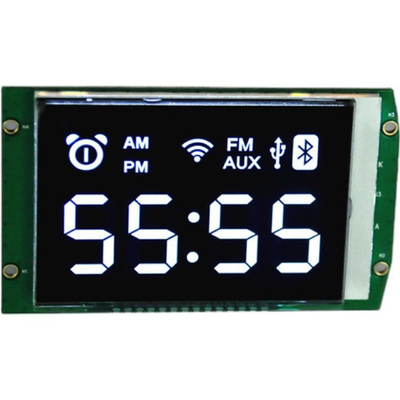

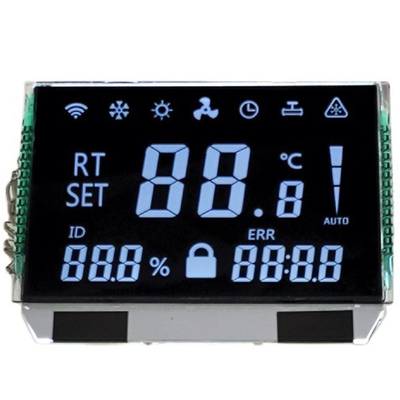

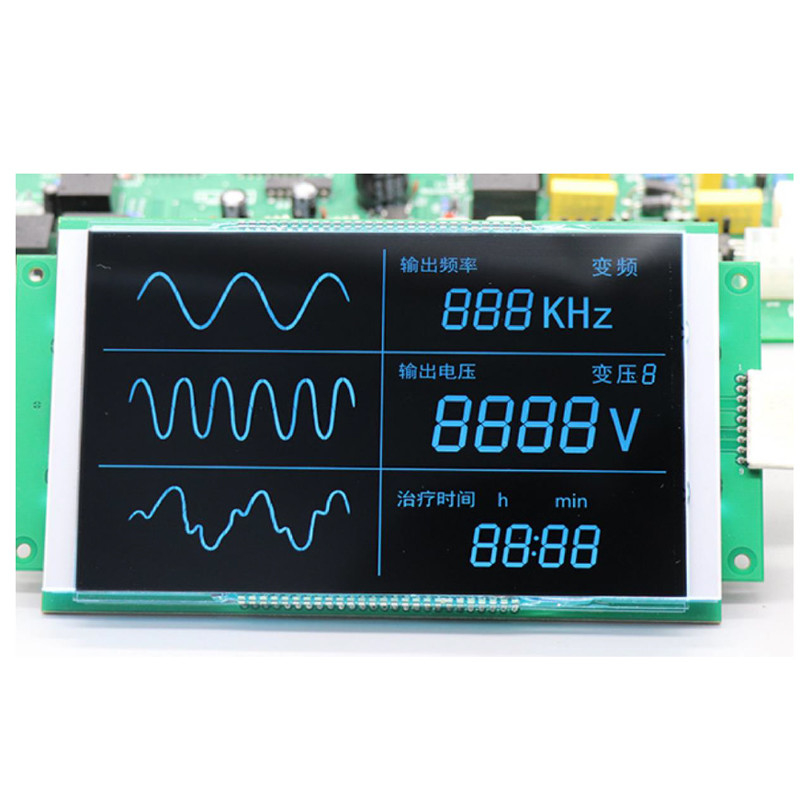

شاشة LCD ذات قطعة سلبية مخصصة مع جهاز تحكم HT1621 ST7035 صور المنتج
منشآت المصنع والشهادات
لماذا تختارنا
1.نحن نقدم حل خاص بشاشة LCD
هل لدى منتجك متطلبات تطبيق خاصة، أو مواصفات كهربائية، أو مواصفات بصرية، أو ميزات لمسة، أو أبعاد ميكانيكية تتطلب شاشات عرض مخصصة؟SAEF يمكن أن تلبي متطلبات LCD المخصصة الخاصة بك.
2.حلول شاملة لشاشة اللمس والعرض
هل أنت قلق حول تجميع الشاشة اللمسية وشاشة العرض؟يمكن لـ SAEF توفير شاشة لمسة مخصصة ومعيارية بما في ذلك حلول متعدد اللمسات المقاومة والمكثفة بما في ذلك خدمة الربط الجوي والبصري.
3.التزام بالجودة الموثوقة
مؤهلة من قبل ISO9001: 2015 و ISO14000 ، تلبية RoHS ، REACH وغيرها من القواعد البيئية في الأسواق العالمية. نحن نضمن الجودة من خلال تصنيع IQC ،PQC وإدارة OQC ،اختبار الموثوقية والشيخوخة.
4.التوريد على المدى الطويل
في الظروف العادية، يمكن توفير المنتجات التي نوصي بها لأكثر من 5 سنوات.سنقوم بعمل خطط بديلة مسبقاً لضمان احتياجاتك الطويلة الأجل.
