دعونا نلقي نظرة على خصائص شاشة LCD 1621 قطعة
* الجهد التشغيلي 2.4 --5.2 فولت * متذبذب RC مضمن 256 كيلو هرتز
* الشريحة الخارجية 32 كيلو هرتز أو إدخال مصدر تردد 256 كيلو هرتز يمكن توصيلها
* إختيار 1/2 بايس أو 1/3 بايس التحيز ودورة العمل من 1/2 وظيفة، 1/3 وظيفة، 1/4 وظيفة
* مصدر التردد على الشريحة
* يمكن اختيار الجرس مع ترددين
* مولد قاعدة الوقت المدمج و WDT مؤقت الحراسة
* أساس الوقت أو أداة مراقبة توقيت الإفراط
* ثمانية مصادر ساعة وقت أساس / كلب مراقبة
* واحد 32segX 4com سائق LCD مع تضمين 32X 4 بت عرض ذاكرة رام
* واجهة متسلسلة بأربعة أسلاك /CS، DATA، WR، RD، لا تستخدم بشكل عام من قبل RD
* تردد محرك LCD على الشريحة غير قابل للتعديل عند 64 هرتز
* ميزات تكوين البرمجيات: وضع البيانات ووضع الأوامر
* يتم توفير دبوس VLCD لضبط الجهد التشغيلي LCD (ضبط التباين)

الموازنة بين الجدول المنطقي للكاميرا

ذاكرة الوصول العشوائي لـ HT1621 تتوافق مع الجدول المنطقي في الشكل أعلاه

HT1621 يتوافق مع 32 عنوانًا ويتوافق كل عنوان مع 4 بيانات COM
على سبيل المثال، إذا تم كتابة عنوان 0 إلى 0X08 T1 من SGE0 مضاءة
كتابة 0X01 يتوافق مع ضوء 1F من SGE0
اكتب 0X02 1G السطوع المقابلة SGE0
كتابة 0X07 1E، 1G، و 1F من SGE0 مضاءة معا
اكتب 0X0F جميع 1E و 1G و 1F و T1 من SGE0 مشرقين

يمكن كتابة HT1621 بشكل متتابع ، ومن الأفضل كتابة عنوانين في وقت واحد ، بحيث يكون من السهل جعل جدول طاولة ، ومن السهل الكتابة.
على سبيل المثال ، يتم كتابة العناوين الثنتين الأولى 0XF7 التي تتوافق مع SGE0 ، SEG1 ، 1E ، 1G ، 1F ، 1D ، 1C ، 1B ، و 1A كلها مضاءة ، بحيث يتم عرض حرف "8" كامل.

من أجل جعل شاشة LCD تظهر، يجب كتابة هذه التعليمات في التمهيدي لIC.

أولا، دعونا نفهم ما هي التعليمات وما هي البيانات
1 0 0 C8 C7 C6 C5 C4 C3 C2 C1 C0
الأرقام الثلاثة الأولى من 100 هي بتات العلامة من التعليمات، و آخر 9 بتات هي قيم التعليمات
1 0 1 C7 C6 C5 C4 C3 C2 C1 C0
الأرقام الثلاثة الأولى 101 هي بتات العلامة للبيانات، و آخر 8 بتات هي البيانات
وهذا هو، رؤية أول ثلاثة أرقام من 100 يمثل التعليمات، ورؤية أول ثلاثة أرقام من 101 يمثل البيانات

يجب كتابة التعليمات الأربعة التالية في وظيفة التمهيد
1. SYS EN 100 0000 - 0001- X التعليمات 0X01 (مذبذب النظام المغلق المفتوح) X: لا يهم
2. BIAS 100 0010 - abXc - X أمر
هنا توضيح: C=1 هو LCD1/3 التحيز؛ C=0 هو LCD1/2 التحيز
ab=00: 2 COM
ab=01: 3 COM
ab=10: 4 COM
3. RC256 100 0001-1000 - X التعليمات 0X01 (الساعة الداخلية) X: لا يهم
4. LCDON 100 0000 - 0011 - X التعليمات 0X01 (شغل شاشة LCD) X: لا يهم

هنا هو تفسير لبرنامجي رمز سي

# تشمل
# تشمل
# define uchar char غير موقعة
# define uint int غير موقعة
# تعريف _Nop (() _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_(); _nop_()
# define BIAS 0x29 //0b100 - 0010 -1001 - 0 1/3duty 4com
# define SYSDIS 0X00 //0b100 - 0000 - 0000 - 0 من نظام التذبذب التذبذب ومولد التحيز LCD
# define SYSEN 0X01 //0b100 - 0000 - 0001 - 0 شغل مذبذب النظام
# define LCDOFF 0X04 //0b100 - 0000- 0010 - 0 من شاشة LCD
# define LCDON 0X03 //0b100 - 0000 - 0011 - 0 شغل شاشة LCD
# define XTAL 0x14 //0b100 - 0001- 0100 - 0 ساعة خارجية
# define RC256 0X18 //0b100 - 0001 - 1000 - 0 الساعة الداخلية
# define TONEOFF 0X10 //0b1000 0001 0000 اغلق مخرج الصوت
# define WDTDIS 0X0A //0b1000 0000 1010 الكلاب المراقبة محظورة
بيت التحكم HT1621 (تعريف واجهة وحدة LCD ، تغيير وفقا لاحتياجاتك الخاصة)
sbit DAT=P1^0؛
sbit wr=P1^1؛
sbit CS1=P1^2؛
جدول الرموز uchar[10]={0xFA,0x0A,0xD6,0x9E,0x2E,0xBC,0xFC,0x1A,0xFE,0xBE}؛ 0---9 جدول

وظيفة تأخير 1 تأخيرنا
لا وجود لها تأخير ((مرهم لنا)
{
بينما ((--نحن) ؛
}
وظيفة التأخير 2
لا وجود لها (DelayMS))
{
أينت i،j؛
ل ((i=0; iل ((j=0؛ j<65؛ j++)
;
{\pos (190,230) } (أو (أو (أو (أو)
اسم الوظيفة: void Ht1621Wr_Data ((uchar Data,uchar cnt)
لكتابة وظائف البيانات، cnt هو عدد من البتات البيانات التي سيتم نقلها، ويتم نقل البيانات إلى البتات العالية أولا
(موسيقى) (موسيقى)

لاغية Ht1621Wr_Data ((UCHAR البيانات،UCHAR cnt)
{
أوشار أ؛
لـ (i=0;i
{
wr=0؛
إذا (البيانات&0x80)
DAT=1؛
غير ذلك
DAT=0؛
wr=1؛
البيانات <<=1
}
}
-أجل -أجل -أجل

اسم الوظيفة: void ht1621WrCmd ((uchar cmd)
وصف: كتابة التعليمات
(موسيقى) (موسيقى) (موسيقى) (موسيقى)
غير صالح Ht1621WrCmd ((uchar Cmd)
{
CS1=0؛ خيار الشرائح CS منخفض وفعال
_ لا (();
Ht1621Wr_Data ((0x80,3) ؛ اكتب علامة التعليمات 100
Ht1621Wr_Data ((Cmd,9) ؛ كتابة بيانات التعليمات
CS1=1؛ خيار قطع CS إغلاق عال
_ لا (();
{\pos (190,230) }/************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************************
اسم الوظيفة: void ht1621WrOneData ((Uchar addr,uchar data)
اكتب قطعة بيانات
1اكتب بت التعرف على البيانات 101 أولاً
2اكتب العنوان مرة اخرى
3وأخيرا، اكتب البيانات التي سيتم عرضها
(موسيقى) (موسيقى) (موسيقى) (موسيقى)
لاغية Ht1621WrOneData ((عنوان الموقع، بيانات الموقع))
{
CS1=0؛
Ht1621Wr_Data ((0xa0,3) ؛ اكتب علامة البيانات 101
Ht1621Wr_Data ((Addr<<2,6) ؛ اكتب بيانات العنوان
Ht1621Wr_Data ((Data,8) ؛ كتابة البيانات، وهنا عنوانان مكتوبان معا إلى 8 بتات
CS1=1؛
-أجل -أجل -أجل

اسم الوظيفة: void ht1621WrAllData ((uchar addr,uchar p)
الوصف: بت البيانات لـ HT1621 4 بتات عنوان واحد
أعلاه تحدثنا عن كتابة بتين في كل مرة، والبيانات هي 8 بتات.
الأرقام الأربعة العليا تتوافق مع العنوان العالي الرقم الرابع يتوافق مع العنوان المنخفض
(موسيقى) (موسيقى) (موسيقى) (موسيقى)
لاغية (Ht1621WrAllData))
{
أوشار أ؛
CS1=0؛
Ht1621Wr_Data ((0xa0,3) ؛ اكتب علامة البيانات 101
Ht1621Wr_Data ((Addr<<2,6) ؛ اكتب بيانات العنوان
لـ (i=0؛ i<16؛ i++)
{
Ht1621Wr_Data ((p,8) ؛ اكتب البيانات 16X8=128bit
}

لـ (i=0; i<32; i++)
/ /{// هنا هو أربعة بت، أربعة بت كتابة البيانات
Ht1621Wr_Data ((p,4) ؛ اكتب البيانات 32X4=128bit
...

CS1=1؛
}
-أجل -أجل -أجل
اسم الوظيفة: void Ht1621_Init(void) www.xyhlcd.com
وصف: بعد التمهيد، يمكن أن تعمل شاشة LCD بشكل طبيعي
(موسيقى) (موسيقى) (موسيقى) (موسيقى)
null Ht1621_Init ((باطل))
{
CS1=1؛
DAT=1؛
تأخيرMS ((200) ؛ تأخير الوقت يجعل الجهد العامل LCD مستقرة
Ht1621WrCmd ((BIAS) ؛ إعدادات BIAS
Ht1621WrCmd ((RC256) ؛ استخدم مذبذب داخلي
Ht1621WrCmd ((SYSEN) ؛ شغل مذبذب النظام
Ht1621WrCmd ((LCDON) ؛ قم بتشغيل شاشة LCD
(تصفيق)
اسم الوظيفة: xianshi_1 (())
يمكن للعملاء متابعة احتياجاتهم الخاصة، ملء مباشرة في البيانات، ويمكن عرضها
هل أنت بخير؟
لا شيء
{
هل أنت بخير؟
Ht1621WrOneData ((0، الجدول[0]); عرض 0
Ht1621WrOneData (( 2، الجدول [1]) ؛ عرض 1
Ht1621WrOneData ((4, الجدول[2]) ؛ يعرض 2 + نقطة عشرية
Ht1621WrOneData (( 6، الجدول [3]) ؛ عرض 3
:
:
:Ht1621WrOneData( 12، الجدول[8]
Ht1621WrOneData ((14، الجدول[9]
}

(شينش) (شينش) (شينش) (شينش) (شينش)
{
أوشار i,j,t؛
لـ (i=0; i{
t=0x01؛
لـ (j=0; j<8; j++)
{
Ht1621WrOneData ((i,t) ؛
t<<=1؛
t ≠ 0x01;
تأخيرMS ((وقت) ؛
}
}
}

الرئيسي الخالي (((
{
Ht1621_Init ((); تشغيل تشغيل يبدأ شاشة LCD
تأخيرMS ((100) ؛ يؤكد تأخير التمهيد
بينما ((1)
{
Ht1621WrAllData00(0,0X00) ؛ مسح بيانات سجل 1621 إلى 0.
تأخيرMS ((400) ؛
Ht1621WrAllData00(0,0XFF) ؛ يتم تعبئة بيانات سجل 1621 كـ 1.
تأخيرMS ((800) ؛
Ht1621WrAllData00(0,0X00) ؛ مسح بيانات سجل 1621 إلى 0.
تأخيرMS ((400) ؛
Xianshi_1 ((); هنا يمكن للعميل تعريف كيفية عرضها.
تأخيرMS ((800) ؛
XUNHUN_XIANSHI (32,100) /// يتم عرض شريحة قلم في دورة شريحة قلم مع 32 عنوانًا على فترات 100MS.
تأخيرMS ((800) ؛
}
}

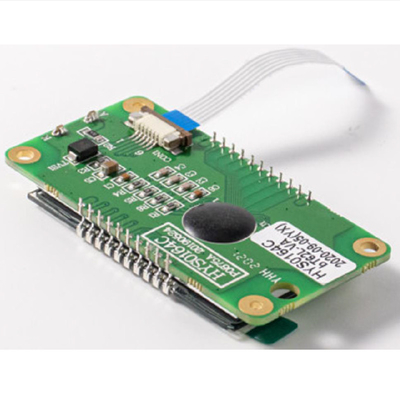

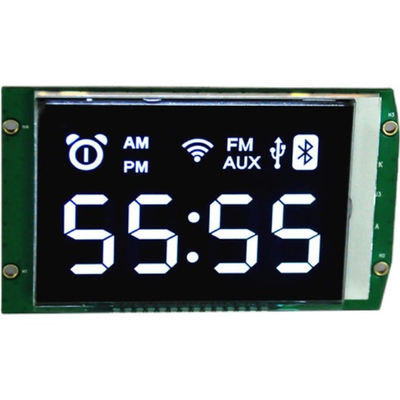

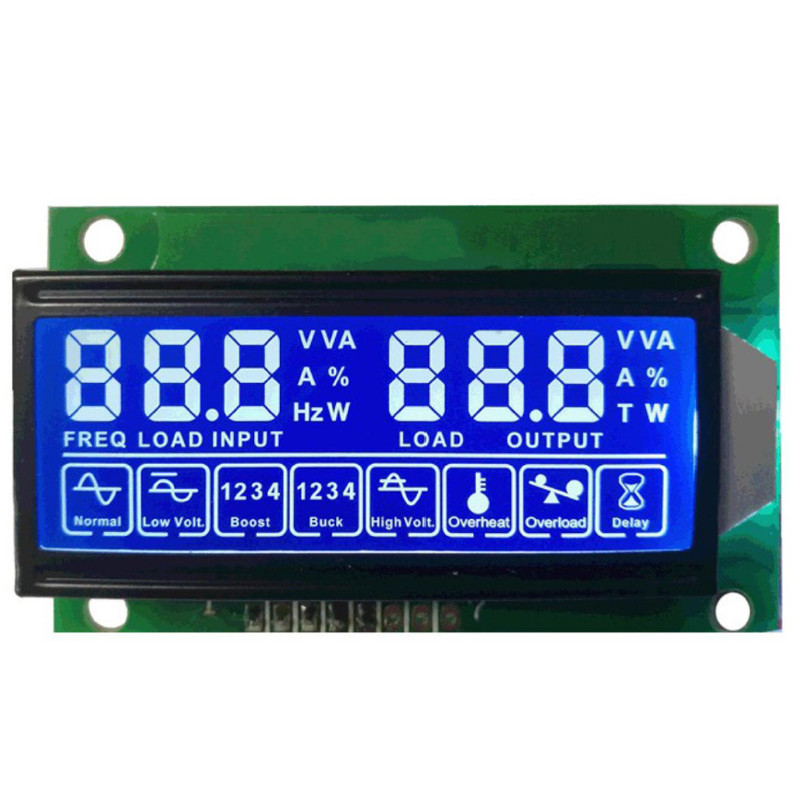

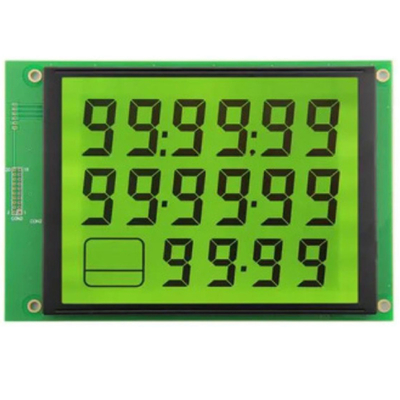

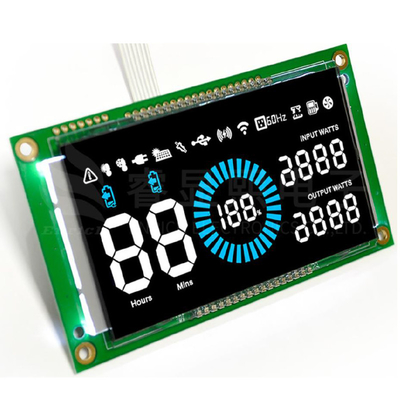

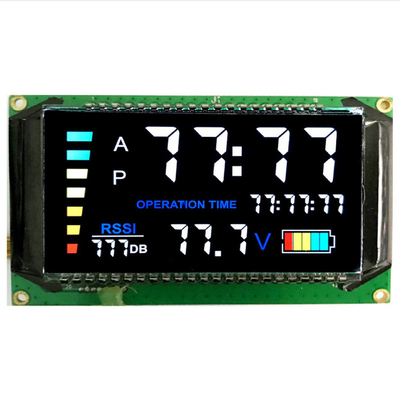

HT1621 وحدة العرض LCD، تخصيص شرائح العرض LCD مع صور المنتجات الضوء الخلفي
