تفاصيل المنتج:
|
| منتج: | 24X2 الحرف LCM | الشخصيات / الأعمدة: | 24 حرف × 2 سطر |
|---|---|---|---|
| نوع LCD: | FSTN، إيجابي/سلبي، ناقل | لون الإضاءة الخلفية: | الأبيض، الأزرق، الأصفر، الأحمر، الأخضر |
| جهد التشغيل: | 5 فولت اختياري | بصريات: | 6:00 تمام الساعة |
| مخطط خافت.: | 118 ((L) × 36 ((W) × 11 ((T) mm | منطقة المشاهدة: | 93.5×16.0 ملم |
| درجة الشخصية: | 3.7×5.95 | طريقة القيادة: | 1/16 واجب ، 1/5 تحيز |
| درجة الحرارة التشغيل: | -20 درجة مئوية إلى +70 درجة مئوية | درجة حرارة التخزين: | -30 درجة مئوية إلى + 80 درجة مئوية |
| الرقم السري: | 16 دبابيس | جهاز التحكم: | AIP31066 أو ما يعادله |
| واجهة: | 6800 واجهة MPU 8 بت/4 بت التسلسلية | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | وحدة LCM ذات 5 فولت,24x2 وحدات LCM الشخصية,24 حروف وحدة LCM للشخصيات,24x2 Character LCM Module,24 Characters Character LCM Module |
||
24 حرف 2 سطر 24 × 2 حرف LCM وحدة 5V FSTN وضع أزرق / رمادي AIP31066 أو مكافئ جهاز التحكم IC وصف المنتج
SF2402A هو وحدة عرض LCD ذات 24 × 2 والتي تم بناؤها مع AIP31066 وحدة تحكم IC ؛ واجهة الافتراضية هي متوازية 8 بت وخيار إمدادات الطاقة 5 فولت أو 3.3 فولت.هذا الشاشة LCD 24x2 SF2402A متوفرة دون إضاءة خلفية أو مع خيارات إضاءة خلفية بيضاء LEDSF2402A 24x2 LCM متوفر في ألوان مختلفة من لوحة LCD بما في ذلك خيارات LCD الرمادية والأصفر / الخضراء والأزرق ويمكن أن تعمل في درجات الحرارة من -20 °C إلى +70 °C.درجة حرارة تخزينها تتراوح من -30°C إلى +80°C، فإن مجموعة الأحرف المدمجة تدعم خيارات اللغة الإنجليزية / اليابانية ، اللغة الإنجليزية / الأوروبية الغربية ، اللغة الإنجليزية / الأوروبية الاسكندنافية ، أو اللغة الإنجليزية / القريبية (الروسية).
تتضمن دقة عرض الحرف القياسية 8x2 LCD، 16x1 LCD، 16x2 LCD، 16x4 LCD، 20x2 LCD، 20x4 LCD، 24x2 LCD، 40x2 LCD، 40x4 LCD.وحدات LCD الشخصية متوفرة في أنواع COB و COG مع واجهات مختلفة في 8080وحدات عرض الحروف SPI،I2C.LCD هي في شاشات STN/FSTN/FFSTN LCD مع إضاءة خلفية LED مختلفة في اللون الأصفر الأخضر والأبيض والأزرق. خيارات خط وحدات الحروف هي اللغة الإنجليزية / اليابانية،الأوروبية، أوروبا الشرقية، أوروبا الاسكندنافية، السريلية (الروسية) ، والعبرية / العربية. نحن نقدم شاشات العرض مع 5 فولت تشغيل الجهد القياسي و 3 فولت أو 3.خيارات 6 فولت متوفرة أيضاً عند الطلب.
الخصائص:
| المنتج: | 24X2 الحرف LCM | الحروف / الأعمدة: | 24 حرفاً × 2 سطر |
|---|---|---|---|
| نوع الشاشة: | FSTN، إيجابي/سلبي، ناقل | لون الضوء الخلفي: | أبيض، أزرق، أصفر، أحمر، أخضر |
| الجهد العامل: | 5 فولت اختياري | البصريات: | 6الساعة الثالثة |
| الخطوط العريضة: | 118 ((L) X 36 ((W) X 11 ((T) مم | منطقة المشاهدة: | 93.5 × 16.0 ملم |
| (موقع الشخصية) | 3.7×595 | طريقة القيادة: | كيف تُساعدُنا؟ 1/16 |
| درجة حرارة العمل: | -20°C إلى +70°C | درجة الحرارة: | -30°C إلى +80°C |
| رقم الدبوس: | 16 دبوس | جهاز التحكم: | AIP31066 أو ما يعادلها |
| واجهة: | 6800 واجهة MPU متسلسلة 8 بت / 4 بت | الامتثال: | متوافقة مع REACH و RoHS |
يجب توصيل المقاومة المتغيرة بوحدة LCD لتوفير إشارة إلى V0.
القيمة الموصى بها للمقاومة المتغيرة هي 10K إلى 20K.
الإعداد الأساسي
لتشغيل وحدة LCD بشكل صحيح وتوفير عرض عادي، يرجى استخدام ما يلي
الإعداد:
一N=1، عرض سطرين
一F=0، 5×8 النقاط الخط
一D=1، العرض على
ملاحظة:
يجب أن تصدر هذه الإعدادات / الأوامر إلى وحدة LCD أثناء التشغيل.
1- انظر قسم "أوامر العرض" للحصول على التفاصيل.
إعادة تعيين وحدة LCD
عند تشغيل إمدادات الطاقة VDD و VSS، وحدة LCD سوف تنفذ روتين إعادة ضبط
تلقائيًا. يستغرق الأمر حوالي 50 ثانية. بعد إعادة ضبط الروتين، ستصبح حالة وحدة LCD كما
اتبع:
一N=1، عرض سطرين
1عرض واضح
一DL=1, واجهة 8 بت
一F=0، 5×8 خط حرف نقطة
一D=0، إيقاف العرض
一C=0، المؤشر مغلق
一B=0، يغمض
1I/D=1، زيادة بنسبة 1
一S=0، لا يوجد تحول
ملاحظة:
لم يتمكن روتين إعادة الإعداد من توليد الإعدادات الأساسية
24 شخصية 2 سطر 24x2 شخصية LCM وحدة 5V FSTN وضع أزرق / رمادي AIP31066 أو مكافئ جهاز التحكم IC رسم المنتج و واجهة دبوس

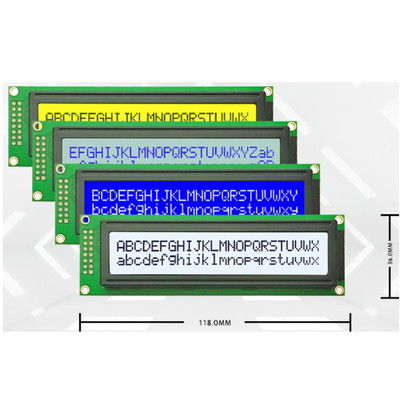

24 شخصية 2 سطر 24x2 شخصية LCM وحدة 5V FSTN الوضع الأزرق / الرمادي AIP31066 أو مكافئ جهاز التحكم ICصورة المنتج
