تفاصيل المنتج:
|
| منتج: | شاشة LCD ذات الوضع الأزرق | وضع العرض: | ناقلة سلبية |
|---|---|---|---|
| حالة القيادة: | 1/8 رسوم أو مخصصة | جهد التشغيل: | 3.0 فولت أو قابلة للتخصيص |
| بصريات: | 6:00 | نوع العرض: | STN |
| الحجم: | قابلة للتخصيص | الإضاءة الخلفية: | أبيض / كهرماني / أزرق / أصفر |
| درجة الحرارة التشغيل: | -30 درجة مئوية إلى + 80 درجة مئوية | درجة حرارة التخزين: | -35 درجة مئوية إلى + 85 درجة مئوية |
| الاتصال: | اتصال دبوس معدني | مساحة نقطة: | 0.1 ملم |
| وقت الاستجابة: | 0.1 مللي ثانية | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | لوحة LCD STN مخصصة |
||
لوحة LCD STN المخصصة، وضع STN الأزرق/الخلفية الأحرف البيضاء/مظاهر الخطوط، اتصال الدبوس المعدني
خصائص المنتج:
| المنتج: | شاشة LCD ذات وضع أزرق مخصصة | وضع العرض: | ناقل سلبي |
|---|---|---|---|
| حالة القيادة: | 1/8 الضرائب أو التخصيص | الجهد العامل: | 3.0 V أو قابلة للتخصيص |
| البصريات: | 6:00 | نوع العرض: | رقم STN |
| الحجم: | قابلة للتخصيص | الضوء الخلفي: | الأبيض / اللون الأزرق / الأصفر |
| درجة حرارة العمل: | -30°C إلى +80°C | درجة الحرارة: | -35°C إلى +85°C |
| الاتصال: | وصلة الدبوس المعدني | مساحة النقاط: | 0.1 ملم |
| وقت الاستجابة | 0.1 ثانية | الامتثال: | متوافقة مع REACH و RoHS |
مبادئ تكنولوجيا STN
مبدأ العرض لنوع STN مشابه لنوع TN ، باستثناء أن جزيء الكريستال السائل مع تأثير الحقل النماتي التواءي TN يدور الضوء المتصاعد بنسبة 90 درجة ،في حين أن تأثير الحقل النماتي فوق التواء STN يدور الضوء المتصاعد بنسبة 180 ~ 270 درجةيجب أن نلاحظ هنا أن شاشة TN LCD نفسها لديها حالتين فقط من الضوء والظلام (أو الأسود والأبيض) ، وليس هناك طريقة لتغيير اللون.إذا تمت إضافة فلتر لون إلى الشاشة التقليدية ذات الكريستال السائل STN أحادي اللون، وأي بكسل من مصفوفة العرض أحادي اللون (بيكسل) مقسم إلى ثلاثة بكسلات فرعية ، يتم عرض الألوان الأساسية الحمراء والخضراء والأزرق من خلال مرشح الألوان ،ومن ثم يمكن عرض ألوان وضع اللون الكامل أيضا من خلال انسجام النسب الأساسية الثلاثة لونبالإضافة إلى ذلك، فإن شاشات LCD من نوع TN لديها حجم شاشة أصغر، ولكن تقنية STN المحسنة يمكن أن تعوض عن عدم وجود تباين.
هيكل STN-LCD
الهيكل الداخلي لمودول شاشة STN-LCD الملونة، الجزء العلوي منه هو شاشة LCD تتكون من جهاز الاستقطاب والزجاج والبلور السائل،والجزء السفلي هو LED أبيض ولوحة الضوء الخلفي، والتي تتضمن أيضًا وحدة تحكم التشغيل LCD ، وجهاز تنظيم انخفاض منخفض (LDO) الذي يوفر مصدر طاقة مستقر لجهاز تحكم LCD ، من اثنين إلى ثمانية أضواء LED بيضاء ، وجهاز تحكم تعزيز يتم تشغيله بواسطة LED.
الطريقة التي يتم بها تشغيل شاشة LCD
طريقة القيادة المصفوفة البسيطة تتكون من أقطاب كهربائية عمودية وأفقية، ويتم التحكم بالجزء الذي سيتم القياده بواسطة الجهد الأفقي،والإلكترودات العمودية مسؤولة عن قيادة جزيئات البلورات السائلةفي شاشات LCD من نوع TN و STN ، طريقة الكترود القيادة النقية المستخدمة هي محرك متقاطع من محور X و Y ، لذلك إذا أصبح جزء الشاشة أكبر وأكبر ،قد يكون وقت رد فعل الكهرباء المركزية طويل نسبياًو من أجل جعل شاشة العرض متسقة، سيتم إبطاء السرعة العامة. ببساطة، يبدو أن شاشة شاشة CRT لا يتم تحديثها بسرعة كافية، وهذا هو،المستخدم سوف يشعر الشاشة تتلاشى والقفزأو عندما تحتاج إلى عرض الرسوم المتحركة ثلاثية الأبعاد السريعة، ولكن سرعة العرض من الشاشة لا يمكن مواكبة، قد يتأخر العرض. لذلك، كان شاشات LCD المبكرة قيود الحجم معينة،ولم تكن مناسبة لمشاهدة الأفلام أو لعب الألعاب ثلاثية الأبعاد.
يتم تشغيل المصفوفة النشطة بمجموعة من الأقطاب الكهربائية لكل عنصر، وهو شيء يشبه حلقة DRAM، ويتم مسح الجهد (أو شحنه في وقت معين) لتمثيل حالة كل عنصر.من أجل تحسين هذا الوضع، تكنولوجيا عرض الكريستال السائل كانت مدفوعة لاحقًا عن طريق عناوين مصفوفة نشطة،وهو جهاز مثالي لتحقيق تأثير عرض الكريستال السائل عالي الكثافة البيانية مع دقة عالية للغايةالطريقة هي استخدام قطب كهربائي لترانزستور السيليكون مصنوع من تكنولوجيا الأفلام الرقيقة، واستخدام طريقة المسح لتحديد أي نقطة عرض (بيكسل) لتشغيل وإيقاف التشغيل.يتم استخدام الوظيفة غير الخطية للمترانزستورات ذات الأفلام الرقيقة لتحل محل الوظيفة غير الخطية للبلورات السائلةفي شاشة الكريستال السائل من نوع TFT ، يتم رسم الزجاج الموصل على الخط الصغير الشبكي ،والإلكترودات هي مفاتيح مصفوفة مرتبة بواسطة ترانزستورات فيلم رقيق، وهناك مربع تحكم في تقاطع كل خط، على الرغم من أن إشارة القيادة يتم مسحها بسرعة في كل نقطة عرض،ولكن فقط نقطة العرض المختارة في مصفوفة الترانزستور على القطب الكهربائي يحصل على الجهد الكافي لدفع جزيء الكريستال السائل، بحيث يتحول محور الكريستال السائل الجزيئي إلى تباين "واضح" ، ونقطة العرض التي لم يتم اختيارها هي بطبيعة الحال تباين "مظلم".يتجنب الاعتماد على وظيفة العرض على قدرة الكريستال السائل على تأثير المجال الكهربائي.

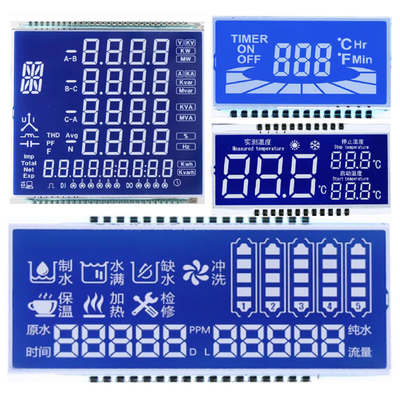

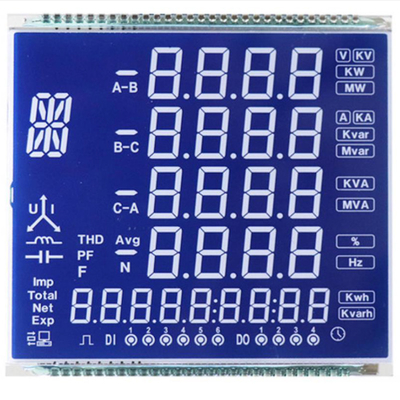

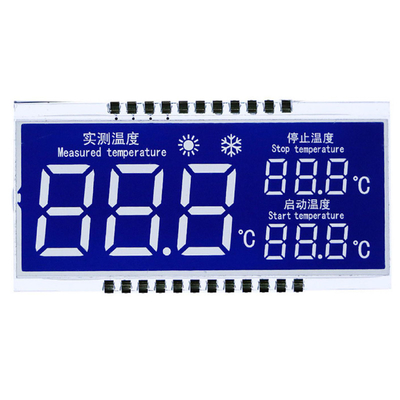

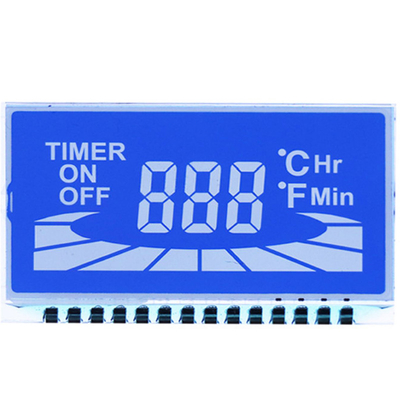

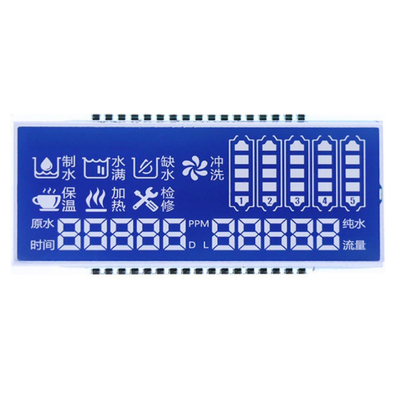

لوحة LCD STN المخصصة، وضع STN الأزرق/الخلفية الأحرف البيضاء/مظهر الخطوط، صورة المنتج للاتصال بالدبوس المعدني
المصنع والمرافق
الاتصال
