1.27 بوصة AMOLED موديل العرض UG-2896GDEAF11 SSD1351 وحدة تحكم 128x96 مصفوفة سلبية 30 دبوس اتصال ZIF للأجهزة الطبية

1.27 بوصة AMOLED UG-2896GDEAF11 SSD1351 وحدة تحكم 128x96 مصفوفة سلبية 30 دبوس اتصال ZIF للأجهزة الطبية وصف المنتج

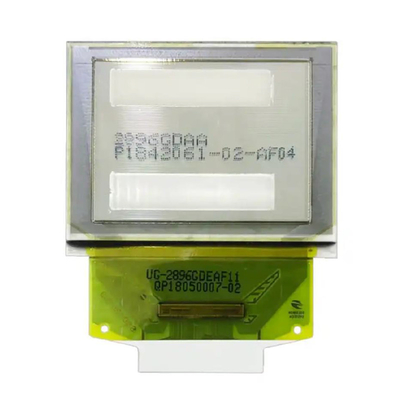

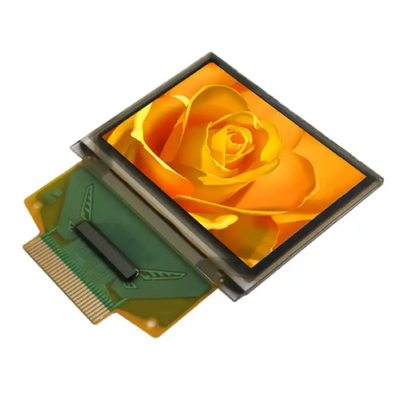

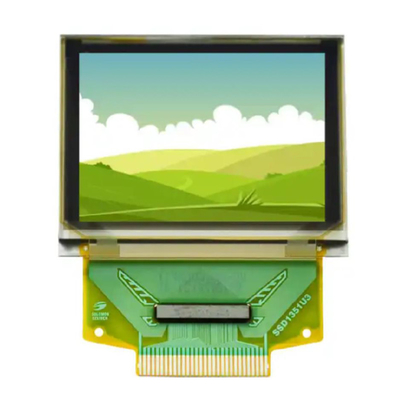

ثنائي الضوء العضوي (OLED) هو تكنولوجيا جيل جديد، صور أكثر إشراقاً ووضوحاً مع سرعة استجابة أكثر مرونة.UG-2896GDEAF11 شاشة OLED مصنوعة من 128 RGB x 96 نقطة الفرديةهذه الوحدة OLED خفيفة الوزن ، منخفضة الطاقة وصغيرة ، وهناك واجهات مختلفة اختيارية ؛ هو SPI الافتراضي ، متوازية و واجهة I2C.

حجم المنطقة النشطة هو 1.27 × قطري مع حجم الوحدة 33.70 × 26.90 × 1.60 (ملم) ، حجم المنطقة النشطة 25.708 × 19.28 (ملم). هذا 1.27 بوصة شاشة OLED لديها مدمج في IC SSD1351 وتفتخر نسبة تباين عالية 20،000: 1. التيار الجهد التغذوي المنطقي يتراوح من 1.65V-3.5V، والقيمة النموذجية هي 3V. انها كبيرة للتطبيق مثل الجهاز الطبي، نظام نقطة البيع، والسلع البيضاء، والتطبيقات المنزلية،أداة صناعية، الأتمتة، أنظمة العرض الصوتي / البصري، أجهزة العناية الشخصية، سلع المنزل، شاشات العرض للسيارات، شاشات المعلومات الديناميكية الخ.

الخصائص:

تشغيل التيار الكهربائي (VDD): -0.3- 4 فولت
فولتاج التغذية للدبابيس I/O ((VDDIO): -0.3 - 4 فولت
تشغيل التيار الكهربائي للشاشة ((VDDH): -0.3 - 15 فولت
مدة الحياة (80 cd/m2): 10000 ساعة

> جميع الجهود المذكورة أعلاه على أساس VSS = 0V.

> عندما تستخدم هذه الوحدة أكثر من القيم القصوى المطلقة المذكورة أعلاه، قد يحدث كسر دائم للوحدة.من المستحسن استخدام هذه الوحدة في ظل الشروط المذكورة في القسم 3. ‬الخصائص البصرية والكهربائية ‬إذا تم استخدام هذه الوحدة بعد هذه الظروف ، فقد يحدث خلل في عمل الوحدة وقد تتدهور موثوقية الوحدة.

> النطاقات الحرارية المحددة لا تشمل جهاز الاستقطاب. يجب أن تكون الحرارة القصوى المقاومة للجهاز الاستقطاب 80 درجة مئوية.

> VCC = 14.0V، Ta = 25°C، 50% لوحة الشطرنج. يتبع تكوين البرنامج القسم 4.5 الإبتدائية. يتم تحديد نهاية الحياة على أنها 50٪ من الوضوح الأولي الذي تم الوصول إليه.يتم تقدير متوسط عمر التشغيل في درجة حرارة الغرفة عن طريق التشغيل المتسارع في ظروف درجة حرارة عالية.

1.27 بوصة AMOLED UG-2896GDEAF11 SSD1351 وحدة تحكم 128x96 مصفوفة سلبية 30 دبوس اتصال ZIF للأجهزة الطبية المنتجالرسم

1.27 بوصة AMOLED UG-2896GDEAF11 SSD1351 وحدة تحكم 128x96 مصفوفة سلبية 30 دبوس اتصال ZIF للأجهزة الطبية المنتجالصورة

تصميم الاحتياطات لوحدة عرض OEL

1) القيم القصوى المطلقة هي القيم التي لا يمكن تجاوزها لوحدة عرض OEL ، وإذا تم تجاوز هذه القيم ، فقد يحدث تلف اللوحة.
2) لمنع حدوث خلل في العمل بسبب الضوضاء، انتبه إلى تلبية مواصفات VIL وHIV، وفي الوقت نفسه، لجعل كابل خط الإشارة أقصر قدر الإمكان.
3) ننصحك بتثبيت وحدة الوقاية من التيار الزائد (الافيوز، الخ) في دائرة الطاقة (VDD). (قيمة توصي بها: 0.5A)
4) انتبه بما فيه الكفاية لتجنب حدوث تداخلات ضوضاء متبادلة مع الأجهزة المجاورة.
5) أما بالنسبة لـ EMI ، خذ التدابير اللازمة على جانب المعدات بشكل أساسي.
6) عند تثبيت وحدة عرض OEL ، قم بتثبيت الجزء الخارجي من غطاء البلاستيك.
7) إذا تم إيقاف إمدادات الطاقة إلى وحدة عرض OEL بالقوة بسبب أخطاء مثل إخراج البطارية الرئيسية أثناء تشغيل لوحة عرض OEL ،لا يمكننا ضمان جودة وحدة عرض OEL هذه.
8) يجب أن يكون الإمكانات الكهربائية التي يتم توصيلها إلى الوجه الخلفي لرقاقة IC على النحو التالي: SSD1333
* الاتصال (الاتصال) مع أي طاقة أخرى غير المذكورة أعلاه قد يؤدي إلى تمزق IC.


تكنولوجيا السائق AMOLED

يختلف AMOLED عن PMOLED ، حيث يتم ترتيب AMOLED مع ترانزستورين ومكثف واحد (أي 2T1C) في كل وحدة بكسل ، وهو أساسي طريقة دائرة محرك البكسل في AMOLED ،مع الأخذ بعين الاعتبار تعويض الأداء مثل توحيد السطوع، يمكن أيضًا تصميم المزيد من الترانزستورات والمكثفات. يتم تجهيز كل بكسل من محرك الأقراص النشطة بترانزستور رقيق الأفلام مع وظيفة التبديل.وكل بكسل مجهز بمكثف تخزين الشحن، ودورة المحرك الطرفي ومجموعة العرض متكاملة على نفس الركيزة الزجاجية. ودورة المحرك للمصفوفة النشطة مخفية في العرض ،مما يسهل دمجها وتصغيرهابالإضافة إلى ذلك، لأن مشكلة الاتصال بين دائرة محرك الطرفية والشاشة يتم حلها، يتم تحسين الإنتاجية والموثوقية إلى حد ما.الميزة المتميزة للسائق النشط هو أن دائرة محرك التيار الثابت مدمجة على شاشة العرض، وكل بكسل إصدار ضوئي يتوافق مع ترانزستوره الرقيق لتحديد المصفوفة، ويشمل برنامج تشغيل الإصدار الضوئي ترانزستور الرقيق، مكثف تخزين الشحن، الخ.

المحرك النشط هو وضع محرك ثابت ، مع تأثير التخزين ، ويمكن أن يتم تشغيله بنسبة 100٪ من الحمل ، والذي لا يقتصر على عدد أقطاب الفحص ،ويمكن تعديلها بشكل انتقائي لكل بكسل بشكل مستقل، دون مشكلة دورة العمل، وسهلة لتحقيق سطوع عالية وارتفاع الدقة.يمكن للسائق النشط ضبط بشكل مستقل نطاق الرمادي من البكسلات الحمراء والزرقاء مع انخفاض سطوع، وهو أكثر ملاءمة لتحقيق تلوين OLED. أجهزة العرض OLED لها خصائص ثنائي الأقطاب ، لذلك من حيث المبدأ ، فهي محركات موازية الاتجاه DC. ومع ذلك ،بسبب سمك الفيلم العضوي المنبعث للضوء في نطاق نانومتر، حجم منطقة الإصدار الضوئي هو عموما أكبر من 100 ميكرون، والجهاز له خصائص سعة واضحة.العديد من دوائر القيادة تتبنى وضع القيادة من التيار المستمر للأمام والجهد المستمر العكسي.

في المنتج الفعلي ، فإن مجموعة متنوعة من العوامل التي تؤثر على جودة الصورة AMOLED أكثر تعقيدًا ، بعضها عامل معين يلعب دورًا رئيسيًا ، وبعضها قد يكون نتيجة لمجموعة متنوعة من العوامل ،للعوامل التي تؤدي إلى تدهور جودة الصورة AMOLED، وقد درس الصناعة مجموعة متنوعة من تقنيات تعويض المحركات ودوائر التعويض المقابلة، والتي يمكن تقسيمها تقريبًا إلى طريقة تعويض الجهد،طريقة التعويض الحالية، طريقة تعويض المحرك الرقمي ، طريقة التعويض الخارجي ، الخ مقارنة بتكنولوجيا العملية وتكنولوجيا المعدات لتحسين تدهور جودة الصورة AMOLED ،وسائل تحسين الدوائر أكثر كفاءةتكنولوجيا تعويض السائق هي النقطة الرئيسية والصعبة لسائق AMOLED ، وهي أيضًا السمة الخاصة لسائق AMOLED مقارنة بسائق TFT LCD.
