0.96 بوصة SSD1306 وحدة تحكم 7 دبوس أحمر وأزرق الخطوط SPI شاشة OLED 128x64 3V PMOLED

0.96 بوصة SSD1306 وحدة تحكم 7 دبوس أحمر وأزرق الخطوط SPI شاشة OLED 128x64 3V PMOLED وصف المنتج

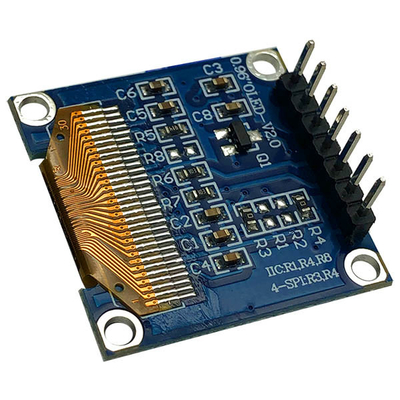

نموذج SFOM096YZ7-12864WB-01 هو عنصر التمديد لـ SF-OS096YZ7-12864WB-01 الذي يحتوي على لوحة PCB على الوحدة. حجمها الشعاعي 0.96 بوصة ، مصنوع من 128x64 بكسل.هذا لوحة PCB مع أربع ثقوب التثبيت هو طريقة سهلة للعملاء لتثبيت وحدات على تطبيقاتهم. تم بناء وحدة SFOM096YZ7-12864WB-01 مع SSD1306 IC ؛ يدعم واجهة SPI ذات 4 أسلاك ؛ واجهة I2C اختيارية ، واجب القيادة 1/64 ، وجهد التغذية للمنطق من 3.3V ~ 5V ،مستوى الإدخال/الإخراج من 5 فولت إلى 3 فولت مع دائرة تحويل، العرض مع 50٪ تشيك بورد التيار هو 80mA @ 3.3VDD (القيمة النموذجية). اتصال الوحدة هو 7 دبوس الرأس، اختياري 4 دبوس اتصال دبوس الرأس.
هذه الوحدة OLED مناسبة لتطبيق المنزل الذكي ، والأجهزة الطبية ، والتحكم الذكي ، والقياس ، وما إلى ذلك يمكن أن تعمل في درجات الحرارة من -40 °C إلى + 85 °C ؛

1شاشة OLED صغيرة 0.96 بوصة بدقة 128X64 وSSD1306
2استهلاك طاقة منخفض للغاية: إضاءة الشاشة الكاملة 0.08w
3أربع ثقوب تركيب لسهولة التثبيت
4نوع الواجهة: SPI (يمكن تغييرها إلى IIC)
5دعم مجموعة متنوعة من رقائق التحكم: متوافقة تماما مع سلسلة Arduino 51 ، سلسلة msp430 ، stm32 / 2 CSR IC ، ETC
6. تشغيل الكهرباء: DC 3V - 5V


الخصائص:


شركة SAEF Technology هي شركة متخصصة في توفير وحدات OLED. نحن نقدم مجموعة واسعة من وحدات OLED المشبعة السلبية القياسية (PMOLED) / OLED dot matrix display والتصميم المخصصشاشات OLED الرسومية ولوحات عرض OLEDتتضمن الهيكل الميكانيكي أنواع Chip on Board (COB) ، Chip on Glass (COG) ، TAB (Tape Automated Bonded). يمكن للعملاء ترقية التطبيقات من STN LCD إلى شاشات OLED بسهولة.يتميز وحدات SAEF OLED بجميع المزايا الهامة

• وقت استجابة أسرع عند +25 درجة مئوية 10 ميكرو ثانية
• زاوية مشاهدة غير محدودة حتى 175 درجة
• رقيقة لا حاجة إلى إضاءة خلفية ، تصدر نفسها
• ضوء عالي
• نسبة التباين العالية000١ ‬
• درجة حرارة تشغيل واسعة -40 °C ~ 80 °C
• استهلاك طاقة أقل

0.96 بوصة SSD1306 وحدة تحكم 7 دبوس أحمر وأزرق الخطوط SPI شاشة OLED 128x64 3V PMOLED رسم المنتج

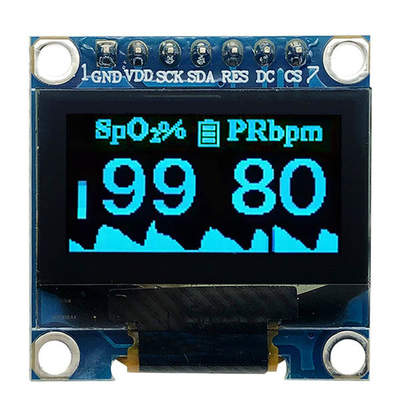

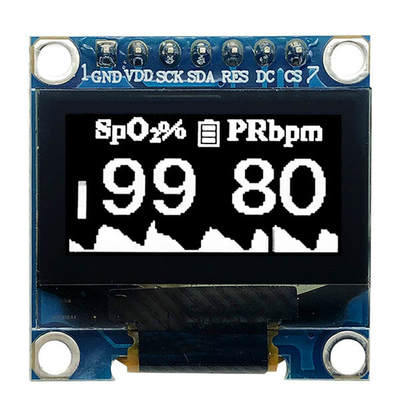

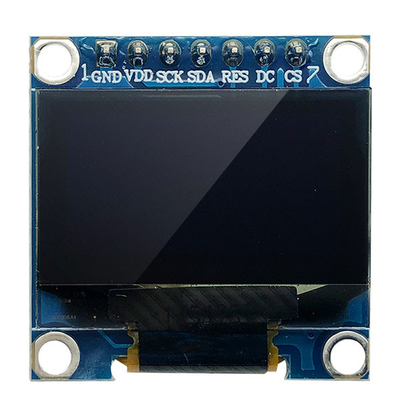

 0.96 بوصة SSD1306 وحدة تحكم 7 دبوس أحمر وأزرق الخطوط SPI شاشة OLED 128x64 3V PMOLED صورة المنتج


الاحتياطات للتعامل مع وحدة OLED

1. لوحات العرض مصنوعة من الزجاج والقطبية. كما الزجاج هش. فإنه يميل إلى أن تصبح مكسورة أثناء التعامل خاصة على الحواف. يرجى تجنب السقوط أو الارتجاج.لا تعرضه لصدمة ميكانيكية عن طريق إسقاطه أو الاصطدام.
2لا تطبق قوة مفرطة على سطح الشاشة أو المناطق المجاورة لأنها قد تسبب اضطرابات. لا تلمس الشاشة بيديك العاريتين.هذا سوف تلوث منطقة العرض (بعض مستحضرات التجميل يتم تحديدها إلى المستقطب).
3. المقطب الذي يغطي سطح شاشة وحدة OLED ناعم وسهل الخدشة. التعامل مع هذا المقطب بعناية. لا تلمسادفع أو فرك المقطرات المكشوفة بأي شيء أصعب من الرصاصة (زجاج)لا تضع أو تثبيت أي شيء على منطقة العرض لتجنب ترك علامات عليها.تلوث أو تلوث جهاز الاستقطاببعد اختبار المنتجات في درجة حرارة منخفضة يجب تسخينها في حاوية قبل أن تدخل في اتصال مع الهواء بدرجة حرارة الغرفة.
4إذا أصبحت سطح العرض ملوثة، تنفس على سطحها ومسحها بلطف بقماش جاف ناعم. إذا كانت ملوثة بشدة، رطب القماش بأحد المذيبات التالية.
- الكحول الإيزوبروبيل
- الكحول الايثيلي
لا تفرش بشدة لتجنب تدمير سطح الشاشة.
5المذيبات الأخرى غير المذكورة أعلاه قد تضر المقطب. لا تستخدم على وجه الخصوص ما يلي.
- الماء
- كيتون
- المذيبات العطرية
امسح اللعاب أو قطرات المياه على الفور، فقد يسبب الاتصال بالماء لفترة طويلة من الزمن تشوه أو تضعف اللون. تجنب الاتصال بالزيت والدهون.
6يجب الحرص على الحد من تآكل الأقطاب الكهربائية. يتم تسريع تآكل الأقطاب الكهربائية بواسطة قطرات الماء أو تكثيف الرطوبة أو تدفق التيار في بيئة عالية الرطوبة.
7. عند تركيب وحدة OLED تأكد من أنها خالية من التواء أو التشوه أو التشوه. على وجه الخصوص ، لا تسحب أو تضعف كابل I ̊O بالقوة.

8لا تحاول تفكيك أو معالجة وحدة OLED.
9يجب أن تكون المحطة مفتوحة لا تربط أي شيء
10إذا كانت قوة الدائرة المنطقية مغلقة، لا تطبق إشارات المدخلات.
11التحكم في التفريغ الكهروستاتيكي، وبما أن هذه الوحدة تستخدم CMOS LSI، يجب إيلاء نفس الاهتمام الدقيق للتفريغ الكهروستاتيكي كما هو الحال مع IC CMOS العادية.لمنع تدمير العناصر بالكهرباء الثابتة، يجب أن تكون حذراً من الحفاظ على بيئة عمل مثالية.

- قبل إزالة الـ OLED من علبة التعبئة أو دمجها في مجموعة، تأكد من أن الوحدة وجسمك لديهما نفس الإمكانات الكهربائية.تأكد من الأرض الجسم عند التعامل مع وحدات OLED.
- يجب أن تكون الأدوات المطلوبة للجميع، مثل حديد اللحام، متأرجحة بشكل صحيح. تأكد من أن مصدر الطاقة المتردد لحديد اللحام لا يسرب.عند استخدام مفك برقي لتثبيت LCM، يجب أن تكون مفك المسامير من إمكانية الأرض لتقليل قدر الإمكان من أي نقل للموجات الكهرومغناطيسية التي تنتجها شرارات قادمة من محول المحرك.
- لتقليل كمية الكهرباء الثابتة المولدة، لا تجري العمل في الظروف الجافة.للحد من توليد الكهرباء الثابتة الحرص على أن الهواء في العمل ليست جافة جدايُنصح بوجود رطوبة نسبية تتراوح بين 50 و60٪. في أقصى حد ممكن، اجعل الطاقة الكهربائية لملابس العمل الخاصة بك والطاقة الكهربائية لمقعد العمل هي الطاقة الأرضية.
- تم تغطية وحدة OLED بفيلم لحماية سطح الشاشة. كن حذراً عند خلع هذا الفيلم الوقائي لأن الكهرباء الساكنة قد يتم إنشاؤها.

الاحتياطات لتخزين وحدة OLED

1عند تخزين وحدات OLED ، من الضروري اتخاذ الاحتياطات التالية.
تخزينها في كيس من البولي إيثيلين مغلق مع المجفف.
ii. تخزينها في مكان مظلم. لا تعرضها لأشعة الشمس أو الضوء الفلورسنت، والحفاظ على درجة الحرارة بين 0 °C و 35 °C، والحفاظ على الرطوبة النسبية بين 40٪ RH و 60٪ RH.
يجب ألا يلامس سطح جهاز الاستقطاب أي أشياء أخرى (نوصي بتخزينها في حاوية الكهرباء المضادة للستاتيكية التي تم شحنها فيها).
2. غيرها
i. إذا كانت وحدات OLED تعمل لفترة طويلة ، فسوف يتسبب ذلك في تدهور الوضوح. لا ينصح بعرض نفس أنماط العرض لفترة طويلة ،وإلا فإن أنماط العرض قد تبقى على الشاشة كصور شبح وانها غير قابلة للاسترداد.
ii. لتقليل تدهور أداء وحدات OLED الناتجة عن التدمير الناجم عن الكهرباء الثابتة وما إلى ذلك ،الاحتياط لتجنب الاحتفاظ بالمناطق التالية عند التعامل مع الوحدات.
-المنطقة المكشوفة من لوحة الدوائر المطبوعة
-قطاعات الكهرباء النهائية
