تفاصيل المنتج:
|
| المنتج: | 1.45 بوصة لون OLED | القرار: | دقة 160×128 بكسل |
|---|---|---|---|
| وضع العرض: | مصفوفة سلبية | واجهة: | 8 بت 68XX / 80XX متوازي ، 4 أسلاك SPI ، I2C |
| عرض اللون: | بالألوان الكاملة | بصريات: | كل زوايا الرؤية |
| مخطط خافت.: | 35.80 × 30.80 × 1.60 (ملم) | المنطقة النشطة: | 28.78 × 23.024 (ملم) |
| مساحة وحدة الصورة: | 0.06 × 0.18 (ملم) | درجة الحرارة التشغيل: | -40 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التخزين: | -40 درجة مئوية إلى + 85 درجة مئوية | سائق IC: | SSD1333 |
| فولتاج التغذية للمنطق: | 1.65 - 3.5 فولت | الرقم السري: | 30 دبابيس |
| نوع حزمة IC: | COF | نوع الاتصال بالوحدة: | ZIF |
| واجب: | 1/128 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة AMOLED ذات 30 دبوس,1.45 بوصة شاشة AMOLED,شاشة 160x128 AMOLED,1.45 Inch AMOLED Display,160x128 AMOLED Display |
||
1.45 بوصة AMOLED UG-6028GDEEF01 SSD1333 وحدة تحكم 160x128 مصفوفة سلبية 30 دبوس اتصال ZIF للأجهزة الطبيةوصف المنتج
ثنائي الضوء العضوي (OLED) هو تكنولوجيا جيل جديد، صور أكثر إشراقاً ووضوحاً مع سرعة استجابة أكثر مرونة.UG-6028GDEEF01 OLيتم تصميم شاشة ED من 160 × 128 نقطة لون واحد فردي. هذه الوحدة OLED خفيفة الوزن ، منخفضة الطاقة وصغيرة ، وهناك واجهات مختلفة اختيارية ؛ هو SPI الافتراضي ،واجهة موازية و I2C.
حجم المنطقة النشطة هو 1.45 ′′ قطرية مع حجم الوحدة35.80 × 30.80 × 1.60 (ملم)، حجم المنطقة النشطة28.78 × 23.024 (ملم)يحتوي هذا الشاشة OLED البالغة 1.45 بوصة على IC SSD1333 المدمج ويتمتع بنسبة تباين عالية 20،000: 1. يتراوح فولتاج الإمدادات المنطقية من 1.65V-3.5V ، والقيمة النموذجية هي 3V.انها كبيرة للتطبيق مثل الجهاز الطبي,أنظمة البيع، البضائع البيضاء، التطبيقات المنزلية، الأدوات الصناعية، الأتمتة، أنظمة العرض الصوتي / البصري، أجهزة العناية الشخصية، السلع المنزلية، شاشات العرض للسيارات،إظهار المعلومات الديناميكية الخ.
الخصائص:
| المنتج: | 1.45 بوصة لون OLED | القرار: | دقة 160×128 بكسل |
|---|---|---|---|
| وضع العرض: | مصفوفة سلبية | واجهة: | 8 بت 68XX/80XX متوازية، 4 سلاسل SPI، I2C |
| لون العرض: | لون كامل | البصريات: | كل زوايا النظر |
| الخطوط العريضة: | 35.80 × 30.80 × 1.60 (ملم) | المنطقة النشطة: | 28.78 × 23.024 (ملم) |
| مسافة البيكسل: | 0.06 × 0.18 (ملم) | درجة حرارة العمل: | -40°C إلى +70°C |
| درجة الحرارة: | -40°C إلى +85°C | مركز التحكم بالشاحنة: | SSD1333 |
| التوتر الإمدادي للمنطق: | 1.65 - 3.5 فولت | رقم الدبوس: | 30 دبوس |
| نوع حزمة IC: | COF | نوع اتصالات الوحدة: | ZIF |
| واجب: | 1/128 | الامتثال: | متوافقة مع REACH و RoHS |
تشغيل التيار الكهربائي (VDD): -0.3- 4 فولت
فولتاج التغذية للدبابيس I/O ((VDDIO): -0.3 - 4 فولت
تشغيل التيار الكهربائي للشاشة ((VDDH): -0.3 - 15 فولت
مدة الحياة (80 cd/m2): 10000 ساعة
> جميع الجهود المذكورة أعلاه على أساس VSS = 0V.
> عندما تستخدم هذه الوحدة أكثر من القيم القصوى المطلقة المذكورة أعلاه، قد يحدث كسر دائم للوحدة.من المستحسن استخدام هذه الوحدة في ظل الشروط المذكورة في القسم 3. الخصائص البصرية والكهربائية إذا تم استخدام هذه الوحدة بعد هذه الظروف ، فقد يحدث خلل في عمل الوحدة وقد تتدهور موثوقية الوحدة.
> النطاقات الحرارية المحددة لا تشمل جهاز الاستقطاب. يجب أن تكون الحرارة القصوى المقاومة للجهاز الاستقطاب 80 درجة مئوية.
> VCC = 14.0V، Ta = 25°C، 50% لوحة الشطرنج. يتبع تكوين البرنامج القسم 4.5 الإبتدائية. يتم تحديد نهاية الحياة على أنها 50٪ من الوضوح الأولي الذي تم الوصول إليه.يتم تقدير متوسط عمر التشغيل في درجة حرارة الغرفة عن طريق التشغيل المتسارع في ظروف درجة حرارة عالية.
1.45 بوصة AMOLED UG-6028GDEEF01 SSD1333 وحدة تحكم 160x128 مصفوفة سلبية 30 دبوس اتصال ZIF للأجهزة الطبيةالمنتجالرسم

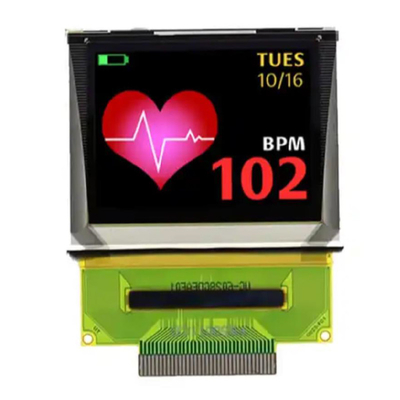

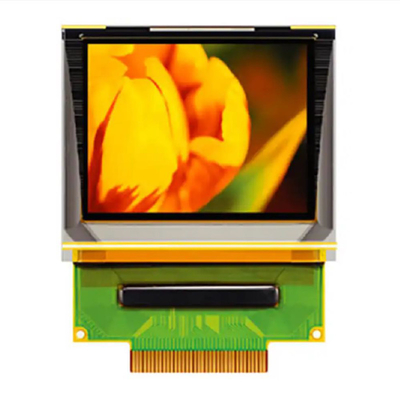

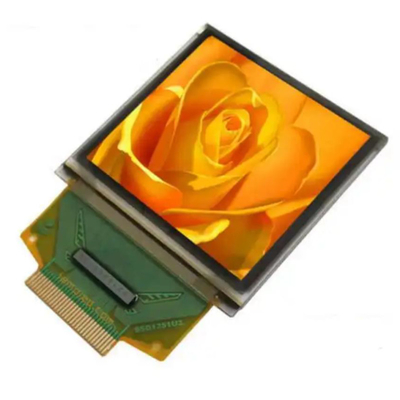

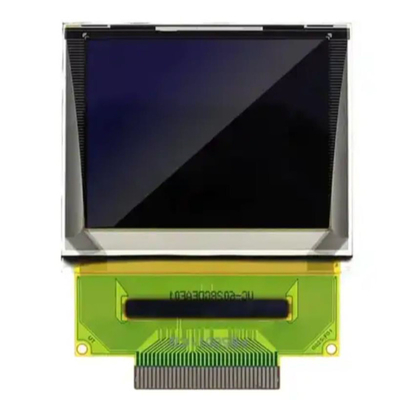

1.45 بوصة AMOLED UG-6028GDEEF01 SSD1333 وحدة تحكم 160x128 مصفوفة سلبية 30 دبوس اتصال ZIF للأجهزة الطبيةالمنتجالصورة
تصميم الاحتياطات لوحدة عرض OEL
1) القيم القصوى المطلقة هي القيم التي لا يمكن تجاوزها لوحدة عرض OEL ، وإذا تم تجاوز هذه القيم ، فقد يحدث تلف اللوحة.
2) لمنع حدوث خلل في العمل بسبب الضوضاء، انتبه إلى تلبية مواصفات VIL وHIV، وفي الوقت نفسه، لجعل كابل خط الإشارة أقصر قدر الإمكان.
3) ننصحك بتثبيت وحدة الوقاية من التيار الزائد (الافيوز، الخ) في دائرة الطاقة (VDD). (قيمة توصي بها: 0.5A)
4) انتبه بما فيه الكفاية لتجنب حدوث تداخلات ضوضاء متبادلة مع الأجهزة المجاورة.
5) أما بالنسبة لـ EMI ، خذ التدابير اللازمة على جانب المعدات بشكل أساسي.
6) عند تثبيت وحدة عرض OEL ، قم بتثبيت الجزء الخارجي من غطاء البلاستيك.
7) إذا تم إيقاف إمدادات الطاقة إلى وحدة عرض OEL بالقوة بسبب أخطاء مثل إخراج البطارية الرئيسية أثناء تشغيل لوحة عرض OEL ،لا يمكننا ضمان جودة وحدة عرض OEL هذه.
8) يجب أن يكون الإمكانات الكهربائية التي يتم توصيلها إلى الوجه الخلفي لرقاقة IC على النحو التالي: SSD1333
* الاتصال (الاتصال) مع أي طاقة أخرى غير المذكورة أعلاه قد يؤدي إلى تمزق IC.
عن (أموليد) (استمر)
تحويل لون الضوء
يتم تحويل اللون الخفيف على أساس OLED الأزرق جنبا إلى جنب مع مجموعة فيلم تحويل اللون الخفيف ، يتم إعداد جهاز OLED الأزرق أولاً ،ومن ثم يتم استخدام المادة عالية الطاقة الإثارة الضوء الأزرق ضوء تحويل اللون للحصول على الضوء الأحمر والضوء الأخضرحتى نحصل على لون كامل.
المفتاح لهذه التكنولوجيا هو تحسين نقاء اللون وكفاءة اللون الضوئي لمادة تحويل اللون الضوئي.ولكن تبخر فقط مكونات OLED الزرقاء، وهي واحدة من أكثر التقنيات الملونة الواعدة لشاشات OLED الملونة الكبيرة في المستقبل.
ومع ذلك ، فإن عيبها هو أن مادة تحويل اللون الخفيف سهلة امتصاص الضوء الأزرق في البيئة ، مما يؤدي إلى انخفاض في تباين الصورة ،والمرشد الضوئي سوف يسبب أيضا انخفاض في جودة الصورةوقد أنتجت شركة Idemitsu Kosan Co. Ltd. اليابانية، التي اتقنت هذه التكنولوجيا، شاشات OLED 10 بوصات.
فيلم تصفية ملون
هذه التقنية تستخدم أجهزة OLED البيضاء جنبا إلى جنب مع فيلم فلتر ملون، أولاً يعد جهازاً ينبعث من أجهزة OLED البيضاء، ثم يحصل على ثلاثة ألوان أساسية من خلال فيلم فلتر اللون،ثم يجمع بين ثلاثة ألوان أساسية لتحقيق عرض الألوان.
مفتاح هذه التكنولوجيا هو الحصول على ضوء أبيض عالي الكفاءة والنقاء وعملية إنتاجه لا تتطلب تقنية محاذاة القناع المعدنيويمكن استخدام تكنولوجيا إنتاج فيلم فلتر اللون الناضجة من شاشة LCD الكريستال السائل، والتي لديها إمكانات كبيرة في التلفزيونات ذات الشاشات الكبيرة ذات الألوان الكاملة.
ومع ذلك، مع هذه التكنولوجيا، يضيع ما يصل إلى ثلثي الضوء من خلال مرشح اللون.شركة TDK اليابانية وشركة Kodak الأمريكية تستخدم هذه الطريقة لصنع شاشات OLED.
تصميم دائرة محركات البكسل OLED
تصميم دائرة التعويض 1
كيفية عملها
تصميم دائرة التعويض 2
الاتصال
