تفاصيل المنتج:
|
| المنتج: | 1شاشة AMOLED ملونة بطول 5 بوصات | القرار: | دقة 128×128 بكسل |
|---|---|---|---|
| وضع العرض: | مصفوفة سلبية | واجهة: | 8 بت 68XX / 80XX متوازي ، 4 أسلاك SPI ، I2C |
| عرض اللون: | بالألوان الكاملة | بصريات: | كل زوايا الرؤية |
| مخطط خافت.: | 33.80 × 34.00 × 1.60 (ملم) | المنطقة النشطة: | 26.855 × 26.864 (ملم) |
| مساحة وحدة الصورة: | 0.07 × 0.21 (ملم) | درجة الحرارة التشغيل: | -40 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التخزين: | -40 درجة مئوية إلى + 85 درجة مئوية | سائق IC: | SSD1315 |
| فولتاج التغذية للمنطق: | 1.65 - 3.5 فولت | الرقم السري: | 30 دبابيس |
| نوع حزمة IC: | COF | نوع الاتصال بالوحدة: | ZIF |
| واجب: | 1/128 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة AMOLED ملونة 262k,1شاشة AMOLED بقيمة 5 بوصات,شاشة 128×128 نقطة AMOLED,1.5 Inch AMOLED Display,128x128 Dots AMOLED Display |
||
SFOS150TW-7100AN المواصفات.pdf
1.5 بوصة شاشة OLED، 128x128 نقطة 262k لون شاشة AMOLED SSD1351مقدمة المنتج
استعراض سريع للمنتج
رقم الطرازUG-2828GDEDF11
نوع: الرسومات
الهيكل: COG
الحجم:1.5 بوصة
¥128 × 128 مصفوفة النقاط
IC:SSD1351
إمدادات الطاقة 3 فولت
¥1/128 رسوم
الوسيط: 8080,SPI,I2C
لون العرض: لون كامل
الوصف
ثنائي الضوء العضوي (OLED) هو تكنولوجيا جيل جديد، صور أكثر إشراقاً ووضوحاً مع سرعة استجابة أكثر مرونة.UG-2828GDEDF11 شاشة OLED مصنوعة من 120 × 128 نقطة أحادي لون فرديهذه الوحدة OLED خفيفة الوزن ، منخفضة الطاقة وصغيرة ، وهناك واجهات مختلفة اختيارية ؛ هو SPI الافتراضي ، متوازية و واجهة I2C.
حجم المنطقة النشطة هو 1.5 ′′ قطري مع حجم الوحدة 33.80 × 34.00 × 1.60 (ملم) ، حجم المنطقة النشطة 26.855 × 26.864 (ملم).5 بوصة شاشة OLED لديها مدمج في IC SSD1315ويتباهى نسبة تباين عالية 20،000: 1. التيار الجهد التغذوي المنطقي يتراوح من 1.65V-3.5V، والقيمة النموذجية هي 3V. انها كبيرة للتطبيق مثل الجهاز الطبي، نظام نقطة البيع، والسلع البيضاء، والتطبيقات المنزلية،أداة صناعية، الأتمتة، أنظمة العرض الصوتي / البصري، أجهزة العناية الشخصية، سلع المنزل، شاشات العرض للسيارات، شاشات المعلومات الديناميكية الخ.
الخصائص:
| المنتج: | 1شاشة AMOLED ملونة بطول 5 بوصات |
| القرار: | دقة 128×128 بكسل |
| مركز التحكم بالشاحنة: | SSD1315 |
| واجهة: | 8 بت 68XX/80XX متوازية، 4 سلاسل SPI، I2C |
| وضع العرض: | مصفوفة سلبية |
| البصريات: | كل زوايا النظر |
| لون العرض: | لون كامل |
| الخطوط العريضة: | 33.80 × 34.00 × 1.60 (ملم) |
| المنطقة النشطة: | 26.855 × 26.864 (ملم) |
| مسافة البيكسل: | 0.07 × 0.21 (ملم) |
| درجة حرارة العمل: | -40°C إلى +70°C |
| درجة الحرارة: | -40°C إلى +85°C |
| التوتر الإمدادي للمنطق: | 1.65 - 3.5 فولت |
| نوع حزمة IC: | COF |
| واجب: | 1/128 |
| رقم الدبوس: | 30 دبوس |
| نوع اتصالات الوحدة: | ZIF |
| الامتثال: | متوافقة مع REACH و RoHS |
تشغيل التيار الكهربائي (VDD): -0.3- 4 فولت
فولتاج التغذية للدبابيس I/O ((VDDIO): -0.3 - 4 فولت
تشغيل التيار الكهربائي للشاشة ((VDDH): -0.3 - 15 فولت
مدة الحياة (80 cd/m2): 10000 ساعة
1.5 بوصة شاشة OLED، 128x128 نقطة 262k لون شاشة AMOLED SSD1351رسم المنتج

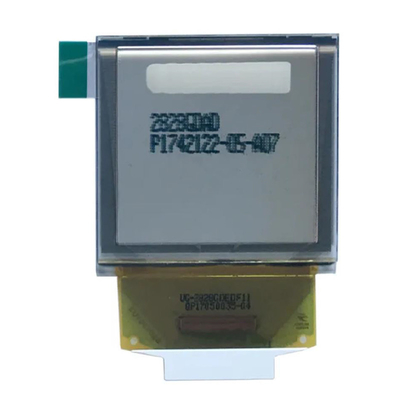

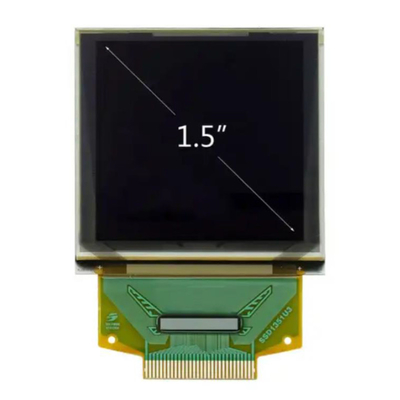

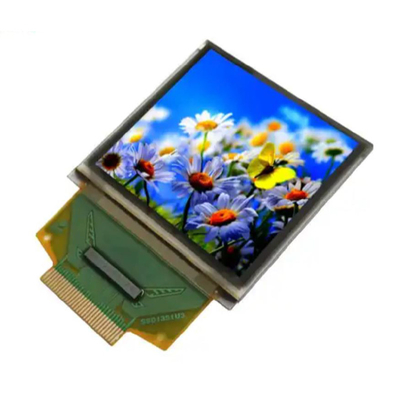

1.5 بوصة شاشة OLED، 128x128 نقطة 262k لون شاشة AMOLED SSD1351صورة المنتج
تصميم الاحتياطات لوحدة عرض OEL
1) القيم القصوى المطلقة هي القيم التي لا يمكن تجاوزها لوحدة عرض OEL ، وإذا تم تجاوز هذه القيم ، فقد يحدث تلف اللوحة.
2) لمنع حدوث خلل في العمل بسبب الضوضاء، انتبه إلى تلبية مواصفات VIL وHIV، وفي الوقت نفسه، لجعل كابل خط الإشارة أقصر قدر الإمكان.
3) ننصحك بتثبيت وحدة الوقاية من التيار الزائد (الافيوز، الخ) في دائرة الطاقة (VDD). (قيمة توصي بها: 0.5A)
4) انتبه بما فيه الكفاية لتجنب حدوث تداخلات ضوضاء متبادلة مع الأجهزة المجاورة.
5) أما بالنسبة لـ EMI ، خذ التدابير اللازمة على جانب المعدات بشكل أساسي.
6) عند تثبيت وحدة عرض OEL ، قم بتثبيت الجزء الخارجي من غطاء البلاستيك.
7) إذا تم إيقاف إمدادات الطاقة إلى وحدة عرض OEL بالقوة بسبب أخطاء مثل إخراج البطارية الرئيسية أثناء تشغيل لوحة عرض OEL ،لا يمكننا ضمان جودة وحدة عرض OEL هذه.
8) يجب أن يكون الإمكانات الكهربائية التي يتم توصيلها إلى الوجه الخلفي لرقاقة IC على النحو التالي: SSD1315
* الاتصال (الاتصال) مع أي طاقة أخرى غير المذكورة أعلاه قد يؤدي إلى تمزق IC.
عن (أموليد)
العرض بألوان كاملة هو علامة مهمة للتحقق مما إذا كان العرض تنافسيًا في السوق ، لذلك يتم تطبيق العديد من تقنيات الألوان الكاملة أيضًا على شاشات OLED ،وفقا لنوع اللوحة عادة ما يكون لها ثلاثة: ضوء مستقل عن البكسلات RGB ، مرشح الألوان وتحويل الألوان الضوئية.
البكسلات RGB تصدر الضوء بشكل مستقل
استخدام المواد المضيئة لإصدار الضوء بشكل مستقل هو حاليًا الوضع الألواني الأكثر استخدامًا. هو استخدام قناع ظل معدني دقيق وتكنولوجيا محاذاة بكسل CCD ، أولاً إعداد الأحمر ،أخضر، الأزرق ثلاثة ألوان أساسية مركز إطلاق الضوء، ومن ثم ضبط نسبة خلط الألوان من ثلاثة مجموعات الألوان لإنتاج لون حقيقي،بحيث أن عنصر OLED ثلاثي الألوان ينبعث من الضوء بشكل مستقل لتشكيل بكسل.
مفتاح هذه التكنولوجيا هو تحسين نقاء اللون وكفاءة الضوء للمادة المضيئة ، وكذلك تحسين تكنولوجيا الحفر لقناع الظل المعدني.
كمحور لـ OLEDs ، تحتوي مواد الإصدار الضوئي شبه الموصل العضوي عادةً على جزيئات صغيرة مرتبطة ومعقدات معدنية وبوليمرات ذات هياكل مستطيلة جامدة.خصائص وتصنيف المواد ثلاثية اللون المستخدمة عادة هي كما يلي::
1مادة مضيئة زرقاء
الضوء الأزرق ينبعث عادةً من الضوء على طول موجة حوالي 450 نانومتر، مما يتناسب مع طاقة فوتون حوالي 2.76 إف. بالمقارنة مع المواد المضيئة الحمراء والخضراء،درجة الارتباط للمواد المضيئة الزرقاء أقلالمواد الضوئية الزرقاء المستخدمة عادة هي TMTPEPA و BDPAS و ST-G1.
2مادة مضيئة خضراء
طول الموجة الضوئي للضوء الأخضر حوالي 532nm ، وطاقة الفوتون المقابلة حوالي 2.33eV ، والمواد المستخدمة عادةً في إطلاق الضوء الأخضر هي Alaq3 ، TDETE ، Coumarin ، NpGl ، إلخ.
3مادة لامعة حمراء
طول الموجة المضيئة للضوء الأحمر حوالي 65 نانومتر، وطاقة الفوتون المقابلة هي 1.9 إيف،الفرق بين مستويات طاقة HOMO و LUMO من المواد المنتجة للضوء الأحمر هو الأصغر، والمواد الضوئية الحمراء المستخدمة عادة هي الفلورين الأحمر، PTPP، DCJTB و Tz-Gl.
أكبر عقبة تواجه المواد المضيئة الجزيئية العضوية الصغيرة هي أن عمر مواد RGB يختلف كثيرا، وخاصة النقاء،من الضروري تحسين كفاءة وعمر المواد الحمراء والأزرقلذلك، من خلال التهجين من المواد المضيئة الرئيسية، يتم الحصول على الضوء الأزرق والأحمر مع نقاء اللون عالية، وكفاءة ضوئية عالية واستقرار قوي.بالمقارنة مع المواد المضيئة ذات الجزيئات الصغيرة ذات الهيكل الجزيئي الواضح والوزن الجزيئي, the advantage of polymer luminescent materials is that their luminescence wavelengths can be adjusted by chemical modification to obtain various colors covering the entire visible range from blue to green to red، ولكن حياتهم أقصر من حياة المواد المضيئة الجزيئات الصغيرة، والكفاءة الضوئية والعمر تحتاج إلى تحسين.
مع تلوين، وضوح عالية ومساحة كبيرة من شاشات OLED، وتكنولوجيا الحفر من قناع الظل المعدني يؤثر بشكل مباشر على جودة صورة لوحة العرض،لذلك يتم وضع متطلبات أكثر صرامة للدقة الأبعاد ودقة التوضيح من الرسومات قناع الظل المعدنية.
فيما يتعلق بإصدار مستقل لبرامج RGB، يجب أن نتحدث عن ترتيب البكسل.ترتيب Pentile RGB الذي تمثله سامسونج في شاشة AMOLED هو الأكثر شهرة، فإن البكسل الواحد من هذا الترتيب يختلف عن الترتيب القياسي RGB ، ومعظم شاشات AMOLED تستخدم اللون الأحمر الأخضر أو الأزرق الأخضر لكل بكسل لترتيب ،ومن ثم تقاسم بذكاء البكسلات الفرعية عندما يتم ترتيبها جنبا إلى جنب، بحيث لا تزال الشاشة بأكملها تصل إلى عرض ملون كامل.
القصور
1يتبنى AMOLED ترتيب بكسل البنتيل ، والقرار الفعلي يمكن أن يصل فقط إلى ثلثي القيمة الاسمية ، في حالة dpi منخفضة ، والحبات ستكون ثقيلة جدا ،والنقاط الملونة يمكن رؤيتها من مسافة قريبة، وجميع حدود كتلة الألوان مثل النص والجداول والرسومات تحتاج إلى عرضها بمساعدة البكسلات القريبة للمساعدة في إطلاق الضوء،مما يؤدي إلى مشاكل خطيرة وحتمية مثل حواف ضبابية وألوان متنوعة.
2يؤدي تركيز AMOLED على اللون الأخضر إلى أن يكون واضحًا جدًا ويؤدي إلى تعب العين عند مشاهدته لفترة طويلة. هناك مشكلة في درجة حرارة اللون من AMOLED (أو مع Pentile).
3يحتوي AMOLED على نسبة تباين عالية جداً، ولكن عند عرض صورة أكثر قتامة، فإنه عرضة لتشويه الألوان، وخاصة في الصور الديناميكية.وتأتي تباينها المرتفع جزئياً من الأسود غير المضيئ.
4كل بكسل من AMOLED هو مصدر مستقل، لذلك خلال عملية الشيخوخة، يمكن أن يكون بكسلات مختلفة درجات مختلفة من الشيخوخة، مما يؤدي إلى سطوع مختلف،لذا سوف تصبح مشكلة الالوان أكثر تعقيداً.
5عندما يكون الشاشة بيضاء، AMOLED يستهلك طاقة أكثر من LCD، لذلك لماذا واجهة استخدام الهواتف المحمولة مع شاشات AMOLED هي ألوان داكنة.صور التطبيقات مثل تصفح الإنترنت، الألعاب، والكتب الإلكترونية كلها تقريباً بألوان عالية الوضوح، و لون خلفية معظم المواقع هو الأبيض.
نظريًا ، فإن عدم وجود لون لكل بكسل ليست مشكلة كبيرة ، ويمكن عرض محرك الشاشة مع المحرك المجاور.
ومع ذلك ، في الممارسة العملية ، هذا أكثر تطلبًا على البرنامج ، والصورة من المرجح أن تنتج القطع الأثرية والمر. فيما يتعلق بشاشة AMOLED ، بالإضافة إلى تصميم البكسلات ،هناك أيضا تقنية السائقفيما يلي وصف لمصممات شائعة لدارات محركات البكسل OLED.
(انتقل إلى وصف المنتج 1.45 بوصة لقراءة المزيد)
