تفاصيل المنتج:
|
| المنتج: | 1.69 بوصة لون OLED | القرار: | دقة 160×128 بكسل |
|---|---|---|---|
| وضع العرض: | مصفوفة سلبية | واجهة: | 8 بت 68XX / 80XX متوازي ، 4 أسلاك SPI ، I2C |
| عرض اللون: | بالألوان الكاملة | بصريات: | كل زوايا الرؤية |
| مخطط خافت.: | 39.90 × 48.50 × 1.60 (ملم) | المنطقة النشطة: | 33.575 × 26.864 (ملم) |
| مساحة وحدة الصورة: | 0.07 × 0.21 (ملم) | درجة الحرارة التشغيل: | -40 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التخزين: | -40 درجة مئوية إلى + 85 درجة مئوية | سائق IC: | SSD1333 |
| فولتاج التغذية للمنطق: | 1.65 - 3.5 فولت | الرقم السري: | 30 دبابيس |
| نوع حزمة IC: | COF | نوع الاتصال بالوحدة: | ZIF |
| واجب: | 1/128 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 160×128 ألوانه OLED,1.69 بوصة لون OLED,1.69 inch Color OLED |
||
1.69 بوصة Full Color OLED 160x128 Pixels SSD1333 Driver IC مقدمة المنتج
ثنائي الضوء العضوي (OLED) هو تكنولوجيا جيل جديد، صور أكثر إشراقاً وضوحاً مع سرعة استجابة أكثر مرونة.UG-6028GDEFF01 OLيتم تصميم شاشة ED من 160 × 128 نقطة لون واحد فردي. هذه الوحدة OLED خفيفة الوزن ، منخفضة الطاقة وصغيرة ، وهناك واجهات مختلفة اختيارية ؛ هو SPI الافتراضي ،واجهة موازية و I2C.
حجم المنطقة النشطة هو 1.69 ′′ قطرية مع حجم الوحدة39.90 × 48.50 × 1.60 (ملم)، حجم المنطقة النشطة33.575 × 26.864 (ملم).يحتوي هذا الشاشة OLED البالغة 1.69 بوصة على IC SSD1333 المدمج ويتمتع بنسبة تباين عالية 20،000: 1. يتراوح فولتاج الإمدادات المنطقية من 1.65V-3.5V ، والقيمة النموذجية هي 3V.انها كبيرة للتطبيق مثل الجهاز الطبي,أنظمة البيع، البضائع البيضاء، التطبيقات المنزلية، الأدوات الصناعية، الأتمتة، أنظمة العرض الصوتي / البصري، أجهزة العناية الشخصية، السلع المنزلية، شاشات العرض للسيارات،إظهار المعلومات الديناميكية الخ.
| المنتج: | 1.69 بوصة لون OLED | القرار: | دقة 160×128 بكسل |
|---|---|---|---|
| وضع العرض: | مصفوفة سلبية | واجهة: | 8 بت 68XX/80XX متوازية، 4 سلاسل SPI، I2C |
| لون العرض: | لون كامل | البصريات: | كل زوايا النظر |
| الخطوط العريضة: | 39.90 × 48.50 × 1.60 (ملم) | المنطقة النشطة: | 33.575 × 26.864 (ملم) |
| مسافة البيكسل: | 0.07 × 0.21 (ملم) | درجة حرارة العمل: | -40°C إلى +70°C |
| درجة الحرارة: | -40°C إلى +85°C | مركز التحكم بالشاحنة: | SSD1333 |
| التوتر الإمدادي للمنطق: | 1.65 - 3.5 فولت | رقم الدبوس: | 30 دبوس |
| نوع حزمة IC: | COF | نوع اتصالات الوحدة: | ZIF |
| واجب: | 1/128 | الامتثال: | متوافقة مع REACH و RoHS |
تشغيل التيار الكهربائي (VDD): -0.3- 4 فولت
فولتاج التغذية للدبابيس I/O ((VDDIO): -0.3 - 4 فولت
تشغيل التيار الكهربائي للشاشة ((VDDH): -0.3 - 15 فولت
مدة الحياة (80 cd/m2): 10000 ساعة
> جميع الجهود المذكورة أعلاه على أساس VSS = 0V.
> عندما تستخدم هذه الوحدة أكثر من القيم القصوى المطلقة المذكورة أعلاه، قد يحدث كسر دائم للوحدة.من المستحسن استخدام هذه الوحدة في ظل الشروط المذكورة في القسم 3. الخصائص البصرية والكهربائية إذا تم استخدام هذه الوحدة بعد هذه الظروف ، فقد يحدث خلل في عمل الوحدة وقد تتدهور موثوقية الوحدة.
> النطاقات الحرارية المحددة لا تشمل جهاز الاستقطاب. يجب أن تكون الحرارة القصوى المقاومة للجهاز الاستقطاب 80 درجة مئوية.
> VCC = 14.0V، Ta = 25°C، 50% لوحة الشطرنج. يتبع تكوين البرنامج القسم 4.5 الإبتدائية. يتم تحديد نهاية الحياة على أنها 50٪ من الوضوح الأولي الذي تم الوصول إليه.يتم تقدير متوسط عمر التشغيل في درجة حرارة الغرفة عن طريق التشغيل المتسارع في ظروف درجة حرارة عالية.
1.69 بوصة Full Color OLED 160x128 Pixels SSD1333 Driver IC رسم المنتج

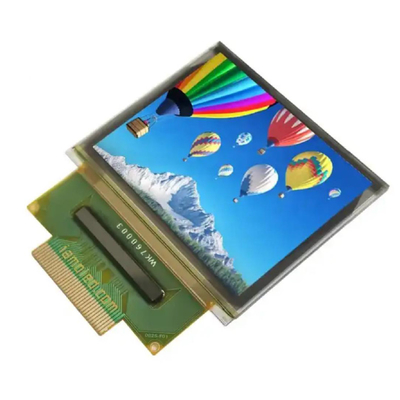

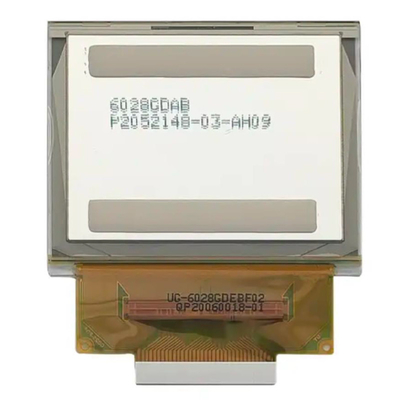

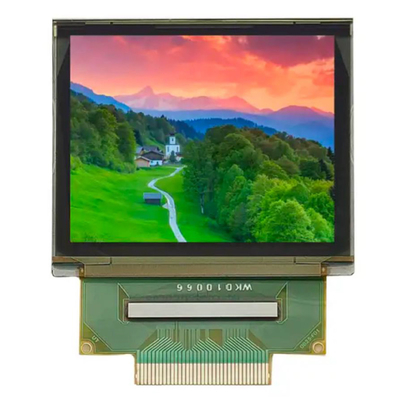

1.69 بوصة Full Color OLED 160x128 Pixels SSD1333 Driver IC صورة المنتج
تصميم الاحتياطات لوحدة عرض OEL
1) القيم القصوى المطلقة هي القيم التي لا يمكن تجاوزها لوحدة عرض OEL ، وإذا تم تجاوز هذه القيم ، فقد يحدث تلف اللوحة.
2) لمنع حدوث خلل في العمل بسبب الضوضاء، انتبه إلى تلبية مواصفات VIL وHIV، وفي الوقت نفسه، لجعل كابل خط الإشارة أقصر قدر الإمكان.
3) ننصحك بتثبيت وحدة الوقاية من التيار الزائد (الافيوز، الخ) في دائرة الطاقة (VDD). (قيمة توصي بها: 0.5A)
4) انتبه بما فيه الكفاية لتجنب حدوث تداخلات ضوضاء متبادلة مع الأجهزة المجاورة.
5) أما بالنسبة لـ EMI ، خذ التدابير اللازمة على جانب المعدات بشكل أساسي.
6) عند تثبيت وحدة عرض OEL ، قم بتثبيت الجزء الخارجي من غطاء البلاستيك.
7) إذا تم إيقاف إمدادات الطاقة إلى وحدة عرض OEL بالقوة بسبب أخطاء مثل إخراج البطارية الرئيسية أثناء تشغيل لوحة عرض OEL ،لا يمكننا ضمان جودة وحدة عرض OEL هذه.
8) يجب أن يكون الإمكانات الكهربائية التي يتم توصيلها إلى الوجه الخلفي لرقاقة IC على النحو التالي: SSD1333
* الاتصال (الاتصال) مع أي طاقة أخرى غير المذكورة أعلاه قد يؤدي إلى تمزق IC.
