تفاصيل المنتج:
|
| المنتج: | 2.42 بوصة أو إل إي دي | القرار: | دقة 128 × 64 نقطة |
|---|---|---|---|
| نوع الزجاج: | OLED (الصمام الثنائي الباعث للضوء العضوي) | بصريات: | جميع زوايا الرؤية 80/80/80/80 |
| واجهة: | I2C، SPI، 6800، 8080 اختياري | مخطط خافت.: | 60.50 × 73.00 × 2.00 ملم (بما في ذلك المستقطب) |
| المنطقة النشطة: | 55.01 × 27.49 ملم | مساحة وحدة الصورة: | 0.43 × 0.43 (ملم) |
| درجة الحرارة التشغيل: | -40 درجة مئوية إلى +70 درجة مئوية | درجة حرارة التخزين: | -40 درجة مئوية إلى + 85 درجة مئوية |
| الرقم السري: | 24 دبابيس | جهاز التحكم: | SSD1309 أو ما يعادله |
| وضع محرك الأقراص: | 1/64 دورة العمل | المرفق: | Cog + FPC |
| نسبة التباين: | 2000 : 1 ( تباين الغرفة المظلمة ) | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 2.42 بوصة شاشة PMOLED,شاشة I2C / SPI PMOLED,I2C/SPI PMOLED Display |
||
2.42 بوصة PMOLED العرض UG-2864ASWPG01 وحدة، SSD1309، I2C/SPI 6800/8080 واجهة
2.42 بوصة شاشة OLED، 2.42 بوصة OLED 128x64
تقنية SAEF UG-2864ASWPG01 هي2.42" شاشة OLED. وهي مصنوعة من 128x64 بكسل مع بنية COG OLED.UG-2864ASWPG012.42 بوصة شاشة OLED مدمجة في SSD1309 IC، فإنه يتواصل عبر 6800، 8080، SPI وI2C واجهة. هذه وحدات OLED COG رقيقة للغاية،خفيفة الوزن وانخفاض استهلاك الطاقة وهو أمر رائع للأدوات المحمولة، المقاييس، الشبكة الذكية، إنترنت الأشياء، الخ.
يمكن أن تعمل وحدة OLED في درجات حرارة تتراوح بين -40 ° C و + 70 ° C ؛ تتراوح درجات حرارة التخزين من -40 ° C إلى + 85 ° C.
تتوفر شاشات OLED الرسومية من SAEF Technology في ثلاثة هياكل ميكانيكية تشمل تقنية COB و COG و TAB المصفوفة السلبية.دقة OLED الرسومية أحادية اللون المتاحة في شاشة OLED الرسومية 50x16، 64x128 OLED ، 100x16 OLED ، 100x32 OLED الرسومات ، 200x16 OLED الرسومات ، OLED 128x32 ، شاشة OLED 128x64 ، OLED 128x128 ، و 256x64 OLED Display.الشاشة الرسومية OLED في مجموعة منتجات SAEF لديها أجهزة تحكم محمولة والواجهات تشمل الموازية، سلسلة، و I2C OLED، SPI OLED. هذه وحدات العرض OLED لديها تشغيل فولتات 3 فولت، أو 5 فولت اعتمادا على الدقة / اللون.
تقدم SAEF مجموعة واسعة من وحدات العرض OLED بأحجام تتراوح من 0.49 "إلى 5.5" OLED ، مثل 0.49" micro OLED Display ، 0.66" mini OLED Display ، 0.69" OLED ، 0.91" OLED Display ، 0.95" OLED ، 0.شاشة OLED 96 بوصةشاشة OLED 1.5 "، 2 " OLED ، 2.4 " OLED ، 2.7 " OLED Display ، 5.5 " OLED Display ، وحلول تصميم مخصصة.
| المنتج: | 2.42 بوصة OLED | القرار: | دقة 128 × 64 نقطة |
|---|---|---|---|
| نوع الزجاج: | الـ OLED (الديود المنبعث للضوء العضوي) | البصريات: |
كل زوايا النظر (80/80/80/80) |
| واجهة: | I2C، SPI، 6800، 8080 اختياري | الخطوط العريضة: |
60.50 × 73.00 × 2.00 ملم (بما في ذلك القطبي) |
| المنطقة النشطة: | 55.01 × 27.49 ملم | مسافة البيكسل: | 0.43 × 0.43 ملم |
| درجة حرارة العمل: | -40°C إلى +70°C | درجة الحرارة: | -40°C إلى +85°C |
| رقم الدبوس: | 24 دبوس | جهاز التحكم: | SSD1309 أو ما يعادلها |
| وضع القيادة: | 1/64 دورة العمل | رابط: | COG + FPC |
| نسبة التباين: |
2000: 1 (تباين الغرفة المظلمة) |
الامتثال: | متوافقة مع REACH و RoHS |
2.42 بوصة PMOLED العرض UG-2864ASWPG01 وحدة، SSD1309، I2C/SPI 6800/8080 واجهة
الرسم
2.42 بوصة PMOLED العرض UG-2864ASWPG01 وحدة، SSD1309، I2C/SPI 6800/8080 واجهة

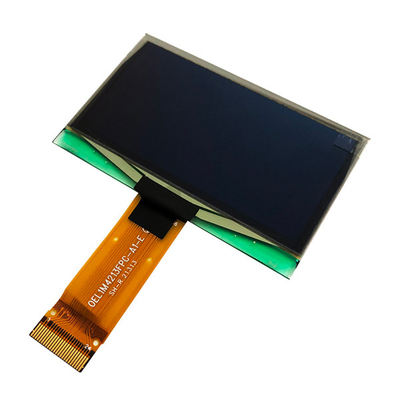

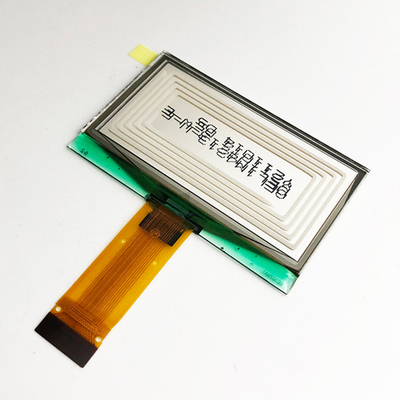

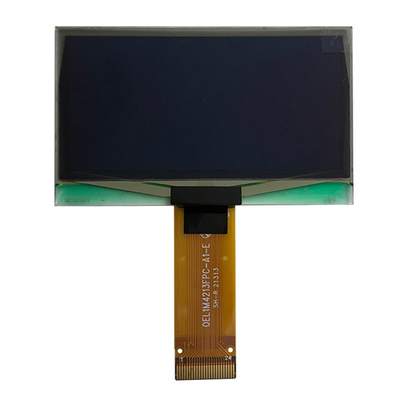

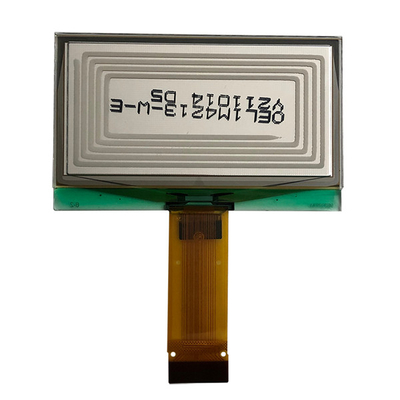

صورة المنتج
مواصفات وظيفية
الأوامر:الرجوع إلى الدليل الفني لSSD1309
إيقاف التشغيل وإعادة تشغيل التسلسل:
لحماية لوحة OEL وتمديد عمر لوحة، يجب أن يتضمن نظام تشغيل/إيقاف تشغيل وحدة تحكم الدافع IC فترة تأخير بين مصادر الطاقة عالية الجهد ومنخفضة الجهد أثناء تشغيل/إيقاف.يمنح لوحة OEL وقتًا كافًا لإكمال عمل الشحن والفراغ قبل / بعد العملية.
تشغيل التسلسل:
1. تشغيل VDD
2إيقاف تشغيل العرض
3. التمهيد
4. شاشة صافية
5تشغيل VCC
6تأخير 100 ثانية
(عندما يكون VCC مستقرًا)
7أرسل العرض عند الأمر
إيقاف تشغيل التسلسل:
1إيقاف تشغيل العرض
2أطفئ جهاز التوصيل
3تأخير 100 ثانية
(عندما يصل VCC إلى 0 واللوحة كاملة
الإفراجات)
4أطفئ جهاز التشغيل
الاحتياطات لتخزين وحدة OLED
1عند تخزين وحدات OLED ، من الضروري اتخاذ الاحتياطات التالية.
تخزينها في كيس من البولي إيثيلين مغلق مع المجفف.
ii. تخزينها في مكان مظلم. لا تعرضها لأشعة الشمس أو الضوء الفلورسنت، والحفاظ على درجة الحرارة بين 0 °C و 35 °C، والحفاظ على الرطوبة النسبية بين 40٪ RH و 60٪ RH.
لا ينبغي أن يلامس سطح جهاز الاستقطاب أي أشياء أخرى (نوصي بتخزينها في حاوية الكهرباء المضادة للستاتيكية التي تم شحنها فيها).
2. غيرها
i. إذا كانت وحدات OLED تعمل لفترة طويلة ، فسوف يتسبب ذلك في تدهور الوضوح. لا ينصح بعرض نفس أنماط العرض لفترة طويلة ،وإلا فإن أنماط العرض قد تبقى على الشاشة كصور شبح وانها غير قابلة للاسترداد.
ii. لتقليل تدهور أداء وحدات OLED الناتجة عن التدمير الناجم عن الكهرباء الثابتة وما إلى ذلك ،الاحتياط لتجنب الاحتفاظ بالمناطق التالية عند التعامل مع الوحدات.
-المنطقة المكشوفة من لوحة الدوائر المطبوعة
-قطاعات الكهرباء النهائية
