تفاصيل المنتج:
|
| المنتج: | 1.54 بوصة OLED SSD1309 | القرار: | دقة 128×64 بكسل |
|---|---|---|---|
| وضع العرض: | مصفوفة سلبية | واجهة: | 8 بت 68XX / 80XX متوازي ، 4 أسلاك SPI ، I2C |
| عرض اللون: | أبيض ، أصفر ، أزرق | بصريات: | كل زوايا الرؤية |
| مخطط خافت.: | 42.04 × 27.22 × 1.45 ملم | المنطقة النشطة: | 35.052 × 17.516 (ملم) |
| مساحة وحدة الصورة: | 0.274 × 0.274 (مم) | درجة الحرارة التشغيل: | -40 درجة مئوية إلى +70 درجة مئوية |
| درجة حرارة التخزين: | -40 درجة مئوية إلى + 85 درجة مئوية | سائق IC: | SSD1309 |
| مصدر التيار: | 1.65 - 3.3 فولت | الرقم السري: | 24 دبابيس |
| نوع حزمة IC: | COG | نوع الاتصال بالوحدة: | ZIF |
| واجب: | 1/64 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | شاشة OLED أحادية اللون,1. 54 بوصة وحدة عرض OLED,1.54 inch OLED Display Module |
||
1.54 بوصة OLED UG-2864KSWMG01 وحدة تحكم SSD1309 مصفوفة مسببة أحادية اللون 128 x 64 ZIF FPC موازية ، 4 أسلاك SPI ، واجهة I2C
وصف المنتج
ثنائي الضوء العضوي (OLED) هو تكنولوجيا جيل جديد، صور أكثر إشراقاً ووضوحاً مع سرعة استجابة أكثر مرونة.UG-2864KSWMG01 OLيتم تصنيع شاشة ED من 128 × 64 نقطة لون واحد فردي. هذه الوحدة OLED خفيفة الوزن ، منخفضة الطاقة وصغيرة ، وهناك واجهات مختلفة اختيارية ؛ هو SPI الافتراضي ، متوازية و واجهة I2C.
حجم المنطقة النشطة هو 1.54 × قطرية مع حجم الوحدة42.04 × 27.22 × 1.45 ملم، حجم المنطقة النشطة35.052 × 17.516 ملميحتوي هذا الشاشة OLED البالغة 1.54 بوصة على IC SSD1309 المدمج ويتمتع بنسبة تباين عالية 20،000: 1. يتراوح جهد التوريد المنطقي من 1.65V-3.3V ، والقيمة النموذجية هي 2.8V.انها كبيرة للتطبيق مثل الجهاز الطبي,أنظمة البيع، البضائع البيضاء، التطبيقات المنزلية، الأدوات الصناعية، الأتمتة، أنظمة العرض الصوتي / البصري، أجهزة العناية الشخصية، السلع المنزلية، شاشات العرض للسيارات،إظهار المعلومات الديناميكية الخ.
| المنتج: | 1.54 بوصة OLED SSD1309 | القرار: | دقة 128×64 بكسل |
|---|---|---|---|
| وضع العرض: | مصفوفة سلبية | واجهة: | 8 بت 68XX/80XX متوازية، 4 سلاسل SPI، I2C |
| لون العرض: | أبيض، أصفر، أزرق | البصريات: | كل زوايا النظر |
| الخطوط العريضة: | 42.04 × 27.22 × 1.45 ملم | المنطقة النشطة: | 35.052 × 17.516 (ملم) |
| مسافة البيكسل: | 0.274 × 0.274 (ملم) | درجة حرارة العمل: | -40°C إلى +70°C |
| درجة الحرارة: | -40°C إلى +85°C | مركز التحكم بالشاحنة: | SSD1309 |
| تشغيل التيار الكهربائي | 1.65 - 3.3 فولت | رقم الدبوس: | 24 دبوس |
| نوع حزمة IC: | التكلفة | نوع اتصالات الوحدة: | ZIF |
| واجب: | 1/64 | الامتثال: | متوافقة مع REACH و RoHS |
1.54 بوصة OLED UG-2864KSWMG01 وحدة تحكم SSD1309 مصفوفة مسببة أحادية اللون 128 x 64 ZIF FPC موازية ، 4 أسلاك SPI ، رسم واجهة I2C

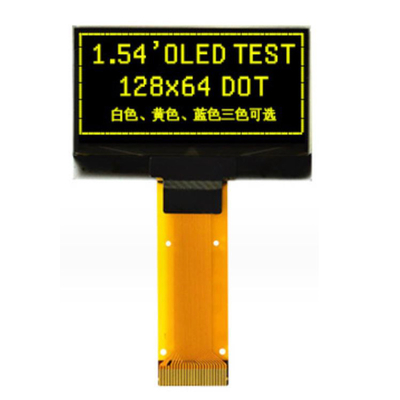

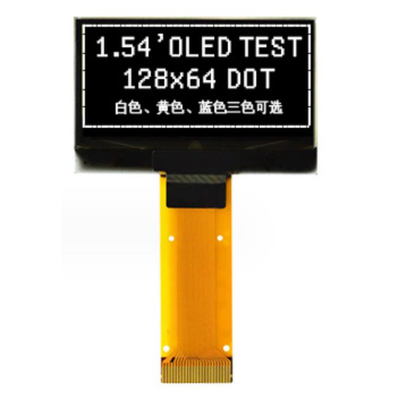

1.54 بوصة OLED UG-2864KSWMG01 وحدة تحكم SSD1309 مصفوفة مصفوفة متحركة 128 x 64 ZIF FPC موازية ، 4 أسلاك SPI ، واجهة I2C صورة المنتج
مواصفات وظيفية
الأوامر:الرجوع إلى الدليل الفني لSSD1309
إيقاف التشغيل وإعادة تشغيل التسلسل:
لحماية لوحة OEL وتمديد عمر لوحة، يجب أن يتضمن نظام تشغيل / إيقاف تشغيل وحدة تحكم الدافع IC فترة تأخير بين مصادر الطاقة عالية الجهد ومنخفضة الجهد أثناء تشغيل / إيقاف.يمنح لوحة OEL وقتًا كافًا لإكمال عمل الشحن والتفريغ قبل / بعد العملية.
تشغيل التسلسل:
1. تشغيل VDD
2إيقاف تشغيل العرض
3. التمهيد
4. شاشة صافية
5تشغيل VCC
6تأخير 100 ثانية
(عندما يكون VCC مستقرًا)
7أرسل العرض عند الأمر
إيقاف تشغيل التسلسل:
1إيقاف تشغيل العرض
2أطفئ جهاز التوصيل
3تأخير 100 ثانية
(عندما يصل VCC إلى 0 واللوحة كاملة
الإفراجات)
4أطفئ جهاز التشغيل
الاحتياطات لتخزين وحدة OLED
1عند تخزين وحدات OLED ، من الضروري اتخاذ الاحتياطات التالية.
تخزينها في كيس من البولي إيثيلين مغلق مع المجفف.
ii. تخزينها في مكان مظلم. لا تعرضها لأشعة الشمس أو الضوء الفلورسنت، والحفاظ على درجة الحرارة بين 0 °C و 35 °C، والحفاظ على الرطوبة النسبية بين 40٪ RH و 60٪ RH.
لا ينبغي أن يلامس سطح جهاز الاستقطاب أي أشياء أخرى (نوصي بتخزينها في حاوية الكهرباء المضادة للستاتيكية التي تم شحنها فيها).
2. غيرها
i. إذا كانت وحدات OLED تعمل لفترة طويلة ، فسوف يتسبب ذلك في تدهور الوضوح. لا ينصح بعرض نفس أنماط العرض لفترة طويلة ،وإلا فإن أنماط العرض قد تبقى على الشاشة كصور شبح وانها غير قابلة للاسترداد.
ii. لتقليل تدهور أداء وحدات OLED الناتجة عن التدمير الناجم عن الكهرباء الثابتة وما إلى ذلك ،الاحتياط لتجنب الاحتفاظ بالمناطق التالية عند التعامل مع الوحدات.
-المنطقة المكشوفة من لوحة الدوائر المطبوعة
-قطاعات الكهرباء النهائية
