تفاصيل المنتج:
|
| المنتج: | 3.12 بوصة OLED السلبي | القرار: | دقة 256×64 بكسل |
|---|---|---|---|
| واجهة: | بالتوازي، SPI اختياري | عرض اللون: | ابيض اصفر |
| بصريات: | كل زوايا الرؤية | وضع العرض: | مصفوفة سلبية |
| مخطط خافت.: | 88.00 (W) x27.80 (H) | سائق IC: | SSD1322 |
| المنطقة النشطة: | 76.78 (W) × 19.18 (H) | مساحة وحدة الصورة: | 0.30 (عرض) × 0.30 (ارتفاع) |
| درجة الحرارة التشغيل: | -40 درجة مئوية إلى + 80 درجة مئوية | درجة حرارة التخزين: | -40 درجة مئوية إلى + 85 درجة مئوية |
| مصدر التيار: | 2.4 - 3.5 فولت | الرقم السري: | 30 دبابيس |
| نوع حزمة IC: | COF | نوع الاتصال بالوحدة: | توصيل المكونات في |
| واجب: | 1/64 | امتثال: | متوافق مع REACH & RoHS |
| إبراز: | 3.12 وحدة عرض OLED,وحدة عرض OLED 256 * 64 نقطة,وحدة عرض OLED موازية,256*64 Dots OLED Display Module,Parallel OLED Display Module |
||

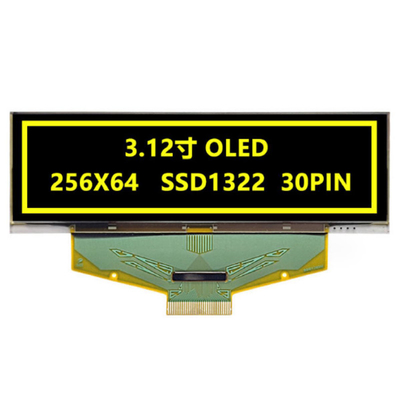

UG-5664ASWEF013.12" 256 * 64 نقطة وحدة عرض OLED مع واجهة SPI / موازية / I2Cوصف العرض
ثنائيات الإصدار الضوئي العضوية (OLEDs) هي تكنولوجيا الجيل التالي التي تمكن من صور أكثر إشراقاً وضوحاً واستجابات أكثر مرونة.يتم تصنيع شاشة OLED UG-5664ASWEF01 ذات 12 بوصة من 256 × 64 نقطة فردية رمونوكرومهذه الوحدة OLED خفيفة الوزن ، منخفضة استهلاك الطاقة ، صغيرة الحجم ، ولها خيارات واجهة مختلفة ؛ إنها واجهة SPI الموازية والI2C الافتراضية.

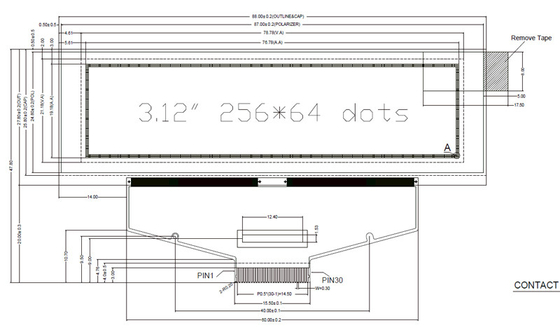

أبعاد المنطقة النشطة هي 3.12 بوصة على الشمالية، وأبعاد الوحدة هي 88.00 (W) x 27.80 (H) ملم، وأبعاد المنطقة النشطة هي 76.78 (W) x 19.18 (H) ملم.شاشة OLED 12 بوصة لديها IC SSD1322 المدمجة ونسبة تباين عالية من 20,000:1نطاق فولتاج إمدادات المنطق هو 2.4V-2.6V ، مع قيمة نموذجية 2.5V. إنه مثالي للتطبيقات مثل المعدات الطبية ، وأنظمة POS ، والسلع البيضاء ، والتطبيقات المنزلية ،أدوات صناعية، الأتمتة، أنظمة العرض السمعي البصري، أجهزة العناية الشخصية، سلع المنزل، شاشات العرض للسيارات، شاشات بيانات ديناميكية، وأكثر من ذلك.
الخصائص
يحتوي هذا الشاشة OLED 3.12 بوصة على وقت استجابة أسرع من "10 ميكرو ثانية عند +25 درجة مئوية".
هذا المنتج OLED 3.12 بوصة 256x64 لديه زاوية مشاهدة لا نهائية "إلى 175 درجة".
هذا المنتج الموازي، SPI OLED يحتوي على سمك رقيق جدا.
لا يحتاج هذا المنتج OLED الأبيض / الأصفر البالغة 3.12 بوصة إلى إضاءة خلفية عند العرض ، وهو مضيء ذاتيًا.
يحتوي هذا المنتج الموحد OLED البالغة 3.12 بوصة على سطوع عالي وله نسبة تباين تصل إلى 2000:1.
يحتوي هذا المنتج 3.12 OLED 256x64 على نطاق درجة حرارة تشغيل واسع للغاية "-40 ° C ~ 85 ° C".
هذا SPI 3.12 بوصة منتج OLED لديه استهلاك طاقة أقل - تقليل انبعاثات ثاني أكسيد الكربون.
| المنتج: | 3.12 بوصة OLED السلبي |
| القرار: | دقة 256×64 بكسل |
| واجهة: | متوازية، SPI اختياري |
| وضع العرض: | مصفوفة سلبية |
| لون العرض: | أبيض، أصفر |
| البصريات: | كل زوايا النظر |
| المنطقة النشطة: | 76.78 (W) X 19.18 (H) |
| الخطوط العريضة: | 88.00 (W) X27.80 (H) |
| مسافة البيكسل: | 0.30 (W) × 0.30 (H) |
| درجة حرارة العمل: | -40°C إلى +80°C |
| درجة الحرارة: | -40°C إلى +85°C |
| تشغيل التيار الكهربائي | 2.4 - 3.5 فولت |
| نوع اتصالات الوحدة: | وصلة الشاشة |
| مركز التحكم بالشاحنة: | SSD1322 |
| رقم الدبوس: | 30 دبوس |
| نوع حزمة IC: | COF |
| واجب: | 1/64 |
| الامتثال: | متوافقة مع REACH و RoHS |
UG-5664ASWEF01 3.12 " بوصة 256x64 بكسل دقة شاشة COF OLED مع SSD1322 SPI متوازية
خصائص التيار المباشر
ما لم يتم تحديد خلاف ذلك ، فولتشية المشار إليها في VSS ؛ VDD = 2.5V ، VCI = 2.8V ، VCC = 12.0V ، IREF = 10uA ،
(Ta = 22±3°C، 60±10%RH)
خصائص التيار المتردد
الشروط:الجهد المشار إليه في VSS ، VDD = 2.4 إلى 2.6VVCI = 2.4 إلى 3.5V ، TA = 25C
ملاحظة:
(1) FOSC تعني قيمة التردد للمذبذب الداخلي ويتم قياس القيمة عندما تكون القاعدة B3h A[7:4] في القيمة الافتراضية.
(2) D: نسبة القسمة (القيمة الافتراضية = 2). K: عدد ساعات العرض لكل فترة سطر (القيمة الافتراضية = 138)
الرجاء الرجوع إلى (معدل تقسيم ساعة العرض/تردد المذبذب، B3h) للحصول على وصف مفصل
الخصائص الكهربائية البصرية
جميع البيانات الواردة أدناه تستند إلى الحالة (Ta = 22±3°C،60±10%RH).

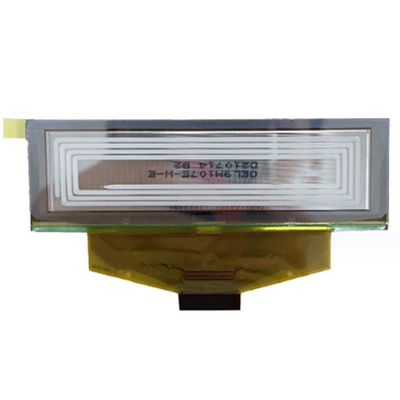

UG-5664ASWEF01 3.12 " بوصة 256x64 بكسل دقة شاشة COF OLED مع SSD1322 SPI متوازية IIinterface صورة المنتج
شركة SAEF Technology هي مزود محترف لوحدات OLED
نحن نقدم مجموعة واسعة من شاشات OLED (PMOLED) / OLED النقطة المصفوفة والتصميم المخصص وحدات OLED الشخصية وشاشات OLED الرسومية ولوحات OLED.الهيكل الميكانيكي يتضمن شريحة على متن الطائرة (COB)يمكن للعملاء ترقية التطبيقات من STN LCD إلى شاشات OLED بسهولة. يتميز وحدات SAEF OLED بجميع المزايا الهامة.:
· وقت استجابة أسرع عند +25 درجة مئوية 10 ميكرو ثانية
· زاوية مشاهدة غير محدودة حتى 175 درجة
· رقيقة لا حاجة إلى إضاءة خلفية ، تصدر نفسها
· سطوع عالي
· نسبة تباين عالية000١
· درجة حرارة تشغيل واسعة -40 °C ~ 80 °C
· انخفاض استهلاك الطاقة
تتوفر شاشات OLED الرسومية من SAEF Technology في ثلاثة هياكل ميكانيكية تشمل تقنية COB و COG و TAB المصفوفة السلبية.دقة OLED الرسومية أحادية اللون المتاحة في شاشة OLED الرسومية 50x16، 64x128 OLED ، 100x16 OLED ، 100x32 OLED الرسومات ، 200x16 OLED الرسومات ، OLED 128x32 ، شاشة OLED 128x64 ، OLED 128x128 ، و 256x64 OLED Display.الشاشة الرسومية OLED في مجموعة منتجات SAEF لديها أجهزة تحكم محمولة والواجهات تشمل الموازية، سلسلة، و I2C OLED، SPI OLED. هذه وحدات العرض OLED لديها تشغيل فولتات 3 فولت، أو 5 فولت اعتمادا على الدقة / اللون.
تقدم SAEF مجموعة واسعة من وحدات العرض OLED بأحجام من 0.42 "إلى 5.5" OLED، مثل 0.42" micro OLED Display، 0.49" OLED Display، 0.5" OLED Display، 0.54" OLED Display، 0.66" mini OLED Display,شاشة OLED 0.69 "، شاشة OLED 0.77 "، وحدة شاشة OLED 0.87 "، شاشة OLED 0.91 "، شاشة OLED 0.95 "، شاشة OLED 0.96 "، شاشة OLED 1.5 "، شاشة OLED 2 "، شاشة OLED 2.4 "، شاشة OLED 2.7 "، شاشة OLED 3.12 ′′، شاشة OLED 5.شاشة OLED 5 "، وحلول تصميم مخصصة.
