تفاصيل المنتج:
|
| المنتج: | 3.12 بوصة OLED السلبي | القرار: | دقة 256×64 بكسل |
|---|---|---|---|
| وضع العرض: | مصفوفة سلبية | واجهة: | بالتوازي، SPI اختياري |
| عرض اللون: | ابيض اصفر | بصريات: | كل زوايا الرؤية |
| مخطط خافت.: | 88.00 (W) x27.80 (H) | المنطقة النشطة: | 76.78 (W) × 19.18 (H) |
| مساحة وحدة الصورة: | 0.30 (عرض) × 0.30 (ارتفاع) | درجة الحرارة التشغيل: | -40 درجة مئوية إلى + 80 درجة مئوية |
| درجة حرارة التخزين: | -40 درجة مئوية إلى + 85 درجة مئوية | سائق IC: | SSD1322 |
| مصدر التيار: | 2.4 - 3.5 فولت | الرقم السري: | 30 دبابيس |
| امتثال: | متوافق مع REACH & RoHS | نوع حزمة IC: | COF |
| نوع الاتصال بالوحدة: | ZIF | واجب: | 1/64 |
| إبراز: | وحدة عرض OLED 256 * 64 نقطة,وحدة عرض OLED داخلية,3.12 وحدة عرض OLED,Indoor OLed Display Module,3.12” OLed Display Module |
||
3.12 بوصة وحدة عرض OLED، 3.12 " 256 * 64 نقطة وحدة عرض OLED مقدمة
ثنائي الضوء العضوي (OLED) هو تكنولوجيا جيل جديد، صور أكثر إشراقاً ووضوحاً مع سرعة استجابة أكثر مرونة.SFOS312YZ-7091AN شاشة OLED مصنوعة من 256 x 64 نقطة لون واحد فرديهذه الوحدة OLED خفيفة الوزن ، منخفضة الطاقة وصغيرة ، وهناك واجهات مختلفة اختيارية ؛ هو SPI الافتراضي ، متوازية و واجهة I2C.
حجم المنطقة النشطة هو 3.12 ′′ قطري مع حجم الوحدة 88.00 (W) x 27.80 (H) ملم، حجم المنطقة النشطة 76.78 (W) x 19.18 (H) ملم. هذا 3.12 بوصة شاشة OLED لديها بنيت في IC SSD1322 وتفتخر نسبة تباين عالية 20،000: 1. التيار الجهد التغذوي المنطقي يتراوح من 2.4V-2.6V، والقيمة النموذجية هي 2.5V. انها كبيرة للتطبيق مثل الجهاز الطبي، ونظام نقطة البيع، والسلع البيضاء، والتطبيقات المنزلية،أداة صناعية، الأتمتة، أنظمة العرض الصوتي / البصري، أجهزة العناية الشخصية، سلع المنزل، شاشات العرض للسيارات، شاشات المعلومات الديناميكية الخ.
الخصائص
| المنتج: | 3.12 بوصة OLED السلبي | القرار: | دقة 256×64 بكسل |
|---|---|---|---|
| وضع العرض: | مصفوفة سلبية | واجهة: | متوازية، SPI اختياري |
| لون العرض: | أبيض، أصفر | البصريات: | كل زوايا النظر |
| الخطوط العريضة: | 88.00 (W) X27.80 (H) | المنطقة النشطة: | 76.78 (W) X 19.18 (H) |
| مسافة البيكسل: | 0.30 (W) × 0.30 (H) | درجة حرارة العمل: | -40°C إلى +80°C |
| درجة الحرارة: | -40°C إلى +85°C | مركز التحكم بالشاحنة: | SSD1322 |
| تشغيل التيار الكهربائي | 2.4 - 3.5 فولت | رقم الدبوس: | 30 دبوس |
| الامتثال: | متوافقة مع REACH و RoHS | نوع حزمة IC: | COF |
| نوع اتصالات الوحدة: | ZIF | واجب: | 1/64 |
3.12 بوصة 256x64 بكسل COF OLED عرض رسم
الدرجات القصوى المطلقة
| المعلم | الرمز | دقيقة | ماكس | الوحدة |
|
فولتاج التغذية |
VDD | -صفر5 | 2.75 | V |
| الـ VCC | -صفر5 | 21 | V | |
| VDDIO | -صفر5 | مؤسسات رأس المال | V | |
| مؤسسات رأس المال | -صفر3 | 4 | V | |
| درجة حرارة العمل | القمة | -40 | 85 | .C |
| درجة حرارة التخزين | TSTG | -65 | 150 | .C |
| مدة الحياة (100 cd/m2) | 20,000 | - | ساعة | |
| وقت الحياة (90 cd/m2) | 25,000 | - | ساعة | |
| وقت الحياة (80 cd/m2) | 30,000 | - | ساعة |
الخصائص البصرية
|
|
الرمز | الشروط | دقيقة | النوع | ماكس | الوحدة |
|
السطوع (VCC يتم توفيرها خارجياً) |
لبر |
الملاحظة 5 |
60 |
80 |
- |
cd/m2 |
| (سي.آي.إي) (أبيض) | (x) (y) | عام 1931 | 0.250.27 | 0.290.31 | 0.330.35 | |
| تناقض الغرفة المظلمة | CR | - | 2000:1 | - | |
|
| زاوية النظر | 160 | - | - | درجة |
خصائص التيار المباشر
|
|
الرمز | الشروط | دقيقة | النوع | ماكس |
الوحدة |
| فولتاج إمدادات المنطق | VDD | 2.4 | 2.5 | 2.6 | V | |
| فولتاج التغذية للعمل | مؤسسات رأس المال | 2.4 | 2.8 | 3.5 | V | |
| إمدادات الطاقة لدبابيس الدخول والخروج | VDDIO | 1.65 | مؤسسات رأس المال | V | ||
|
الجهد التشغيلي لجهاز OLED |
الـ VCC |
الملاحظة 5 |
11.5 |
12 |
12.5 |
V |
|
مدخلات عالية المستوى |
فيروس نقص المناعة |
IOUT = 100μA، 3.3MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| مدخلات منخفضة المستوى | VIL | IOUT = 100μA، 3.3MHz | 0 | - | 0.2×VDDIO | V |
| إنتاج عالي المستوى | VOH | IOUT = 100μA، 3.3MHz | 0.9×VDDIO | - | VDDIO | V |
| إنتاج منخفض المستوى | VOL | IOUT = 100μA، 3.3MHz | 0 | - | 0.1×VDDIO | V |
| التيار التشغيلي لـ VCI | ICI | - | 95 | 120 | μA | |
| التيار التشغيلي لـ VCC | الـ ICC |
الملاحظة 6 |
- |
34.5 |
40 |
mA |
| حالي وضع النوم لـ VDD | IDD، النوم | الملاحظة 8 | - | 1 | 10 | μA |
| حالي وضع النوم لـ VDDIO | إدديو، النوم | الملاحظة 8 | 1 | 10 | ||
|
حاله وضع النوم لـ VCI |
ICI، النوم | الملاحظة 8 | - | 2 | 50 |
μA |

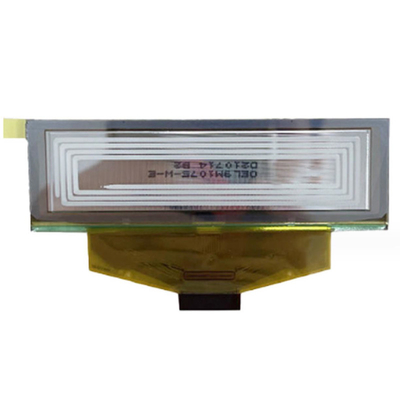

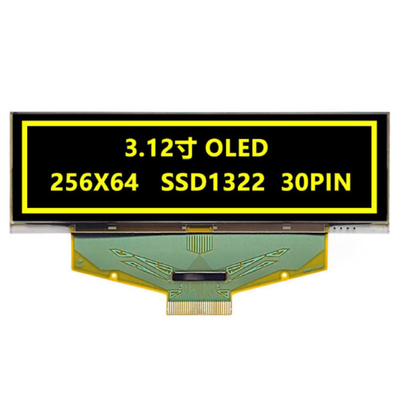

3.12 بوصة 256x64 بكسل COF OLED العرض صورة المنتج
