تفاصيل المنتج:
|
| الكلمات الدالة: | شاشة اتش دي ام اي 7 بوصة | القرار: | 800 * 480 |
|---|---|---|---|
| واجهة CTP: | USB إلى IIC | متوافق مع: | Raspberry Pi ، BB Black ، Banana Pi |
| الدعم: | HDMI1.3 ، HDMI1.4 ، HDCP1.4 ، HDCP2.2 | إضاءة السطح: | 300 شمعة / متر مربع - 1000 شمعة / متر مربع |
| شاشة لمسية: | CTP (شاشة تعمل باللمس بالسعة) | عمر الصمام: | 40000 ساعة |
| درجة الحرارة التشغيل.: | –20 إلى +70 | الالتزام: | متوافق مع REACH & RoHS |
| إبراز: | شاشة إتش دي إم آي ٨٠٠ × ٤٨٠ ٧ بوصة,شاشة راسبيري باي ٧ بوصة إتش دي إم آي,شاشة تي إف تي الصناعية ٨٠٠ × ٤٨٠ |
||
شاشة عرض إتش دي إم آي ٧ بوصة ، شاشة بي سي إيه بي تي إف تي ٧ بوصة
SFRA700H-800480ACT-01 هي وحدة HDMI TFT LCD التي تضم TFT LCD و PCAP touch ولوحة القيادة.
1. شاشة IPS 4.3 بوصة ، دقة الجهاز 800 × 480 نقطة.
2. التحكم باللمس بالسعة 5 نقاط.
3. لوحة اللمس بالسعة من الزجاج المقسى ، صلابة> = 6H.
4. دعم Pi 4B / 3B + / 3A + / 3B / 2B / B + / A + ، CM3 / 3 + / 4 يتطلب المهايئ الاختياري DSI-Cable-15cm.
5. قم بتشغيل شاشة LCD مباشرة من خلال واجهة Raspberry Pi DSI بمعدلات تحديث تصل إلى 60 هرتز.
6. عند استخدامه مع Raspberry Pi ، يتم دعم Raspberry Pi OS / Ubuntu / Kali و Retropie ، بدون محرك أقراص.
7. دعم التحكم في سطوع الإضاءة الخلفية من خلال البرنامج.
| الكلمات الدالة: | شاشة اتش دي ام اي 7 بوصة | القرار: | 800 * 480 |
|---|---|---|---|
| واجهة CTP: | USB إلى IIC | متوافق مع: | Raspberry Pi ، BB Black ، Banana Pi |
| الدعم: | HDMI1.3 ، HDMI1.4 ، HDCP1.4 ، HDCP2.2 | إنارة السطح: | 300 شمعة / متر مربع - 1000 سي دي / متر مربع |
| شاشة لمسية: | CTP (شاشة تعمل باللمس بالسعة) | عمر LED: | 40.000 ساعة |
| درجة الحرارة التشغيل.: | –20 ℃ إلى +70 | امتثال: | متوافق مع REACH & RoHS |
| إصدار | 01 | ||
| دعم الإشارة | منفذ HDMI | 480i، 480p، 576i، 576p، 720p، 1080i، 1080p | |
| يلمس | معيار USB | ||
| VGA | لا يدعم | ||
| واجهة على اللوحة الأم | الإدخال | منفذ HDMI | A نوع HDMI التصحيح أنثى 19Pin التصحيح (أفقي) |
| USB | MICRO 5P USB أنثى من النوع B 5.9 مللي متر (أفقي) | ||
| واجهة سماعة الأذن | نورث كارولاينا | ||
| واجهة تعمل باللمس | 6 دبوس | FPC-0.5-6PIN (أفقي) | |
| واجهة العرض | RGB 50 دبوس | FPC-0.5-50PIN (أفقي) | |
| صوتي | مخرج الصوت | 8Ω1.5 واط | 4PIN-1.25 H1.8 مقعد نسائي رفيع للغاية (أفقي) |
| مزود الطاقة | مدخلات الطاقة | مدخلات USB 5 فولت (+/- 0.5 فولت) | |
| عرض Vop | 3.3 فولت | ||
| عملية الطاقة | السلطة على العرض | ||
| استهلاك الطاقة الاحتياطية للوحة الأم | ＜ 0.25 واط | ||
| قائمة OSD | القائمة (حجز) | السطوع ، التباين ، التصحيح التلقائي ، المرحلة ، الساعة ، موضع الحقل ، ضبط الوظيفة ، إعادة التعيين ، إلخ. | |
| اللغة (احتياطي) | الصينية ، الإنجليزية ، الفرنسية ، الألمانية ، الإيطالية ، الإسبانية ، الروسية ، الكورية ، اليابانية ، إلخ. | ||
| زر (محجوز) | POWER ، MENU ، UP ، DOWN ، EXIT | ||

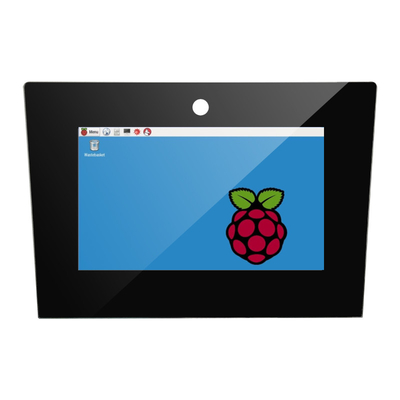

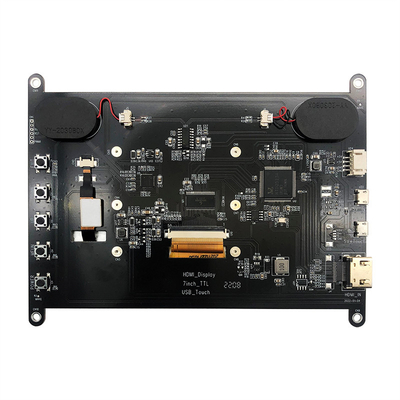

شاشة عرض إتش دي إم آي ٧ بوصة ، شاشة بي سي إيه بي تي إف تي ٧ بوصةصورة المنتج
تعريف دبوس واجهة HDMI
| 1 | TMDS DATA2 + |
| 2 | TMDS DATA2 محمية |
| 3 | TMDS DATA2- |
| 4 | TMDS DATA1 + |
| 5 | TMDS DATA1 محمية |
| 6 | TMDS DATA1- |
| 7 | TMDS DATA0 + |
| 8 | TMDS DATA0 محمية |
| 9 | بيانات TMDS0- |
| 10 | TMDS DATA CLOCK + |
| 11 | ساعة بيانات TMDS محمية |
| 12 | ساعة بيانات TMDS- |
| 13 | CEC (التحكم في إلكترونيات المستهلك اختياري) |
| 14 | محجوز (بالكابل ولكن NC على الجهاز) |
| 15 | SCL (DDC) |
| 16 | SDA (DDC) |
| 17 | DDC / CEC الأرضي |
| 18 | + 5 فولت (مزود الطاقة) |
| 19 | كابل مسبار التبديل الساخن |
تعريف دبوس USB (5 فولت)
| 1 | VCC |
| 2 | نورث كارولاينا |
| 3 | نورث كارولاينا |
| 4 | نورث كارولاينا |
| 5 | GND |
تعريف USB TP Pin
| 1 | VCC |
| 2 | د- |
| 3 | د + |
| 4 | نورث كارولاينا |
| 5 | GND |
تعريف دبوس واجهة السماعة
| 1 | ROUT + |
| 2 | هزيمة- |
| 3 | لاوت- |
| 4 | LOUT + |
6وتعريف دبوس LCD
| 1 |
VLED +
|
الطاقة للإضاءة الخلفية LED (الأنود)
|
| 2 |
VLED +
|
الطاقة للإضاءة الخلفية LED (الأنود)
|
| 3 |
VLED-
|
الطاقة للإضاءة الخلفية LED (الكاثود)
|
| 4 |
VLED-
|
الطاقة للإضاءة الخلفية LED (الكاثود)
|
| 5 |
GND
|
قوة الأرض
|
| 6 |
VCOM
|
الجهد المشترك
|
| 7 |
DVDD
|
الطاقة للدائرة الرقمية
|
| 8 |
الوضع
|
تحديد وضع DE / SYNC
|
| 9 |
DE
|
تمكين إدخال البيانات
|
| 10 |
ضد
|
إدخال تزامن عمودي
|
| 11 |
HS
|
إدخال تزامن أفقي
|
| 12 |
ب 7
|
البيانات الزرقاء (MSB)
|
| 13 |
ب 6
|
البيانات الزرقاء
|
| 14 |
ب 5
|
البيانات الزرقاء
|
| 15 |
ب 4
|
البيانات الزرقاء
|
| 16 |
ب 3
|
البيانات الزرقاء
|
| 17 |
B2
|
البيانات الزرقاء
|
| 18 |
ب 1
|
البيانات الزرقاء
|
| 19 |
ب 0
|
البيانات الزرقاء (LSB)
|
| 20 |
G7
|
البيانات الخضراء (MSB)
|
| 21 |
G6
|
البيانات الخضراء
|
| 22 |
G5
|
البيانات الخضراء
|
| 23 |
ش 4
|
البيانات الخضراء
|
| 24 |
G3
|
البيانات الخضراء
|
| 25 |
G2
|
البيانات الخضراء
|
| 26 |
ش 1
|
البيانات الخضراء
|
| 27 |
G0
|
البيانات الخضراء (LSB)
|
| 28 |
R7
|
البيانات الحمراء (MSB)
|
| 29 |
R6
|
البيانات الحمراء
|
| 30 |
R5
|
البيانات الحمراء
|
| 31 |
R4
|
البيانات الحمراء
|
| 32 |
R3
|
البيانات الحمراء
|
| 33 |
R2
|
البيانات الحمراء
|
| 34 |
R1
|
البيانات الحمراء
|
| 35 |
R0
|
البيانات الحمراء (LSB) |
| 36 |
GND
|
قوة الأرض
|
| 37 |
DCLK
|
ساعة عينة
|
| 38 |
GND
|
قوة الأرض
|
| 39 |
L / R
|
الاختيار الأيسر / الأيمن
|
| 40 |
يو / د
|
أعلى / أسفل الاختيار
|
| 41 |
VGH
|
بوابة على الجهد
|
| 42 |
VGL
|
بوابة قبالة الجهد
|
| 43 |
AVDD
|
الطاقة للدائرة التناظرية
|
| 44 |
إعادة تعيين
|
إعادة تعيين دبوس العالمي.
|
| 45 |
نورث كارولاينا
|
لا يوجد اتصال
|
| 46 |
VCOM
|
الجهد المشترك
|
| 47 |
ديثب
|
دالة التردد
|
| 48 |
GND
|
قوة الأرض
|
| 49 |
نورث كارولاينا
|
لا يوجد اتصال
|
| 50 |
نورث كارولاينا
|
لا يوجد اتصال
|
لوحة اللمس Pin Definition
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
