تفاصيل المنتج:
|
| الكلمات الدالة: | شاشة عرض مستديرة HDMI مقاس 5 بوصات | القرار: | 1080 * 1080 بيكسل |
|---|---|---|---|
| الدعم: | HDMI1.3 ، HDMI1.4 ، HDCP1.4 ، HDCP2.2 | متوافق مع: | Raspberry Pi ، BB Black ، Banana Pi |
| واجهة CTP: | USB إلى IIC | إضاءة السطح: | 400 شمعة / م 2 |
| شاشة لمسية: | CTP (شاشة تعمل باللمس بالسعة) | عمر الصمام: | 40000 ساعة |
| درجة الحرارة التشغيل.: | –20 إلى +70 | الالتزام: | متوافق مع REACH & RoHS |
| إبراز: | شاشة عرض LCD مستديرة HDMI,شاشة عرض LCD مستديرة Raspberry Pi4,شاشة عرض TFT صناعية 1080 × 1080 |
||
شاشة عرض HDMI مقاس 5 بوصات ، وشاشة عرض PCAP TFT مقاس 5 بوصات
SFHDMI500H-108108A-CT هي وحدة HDMI TFT LCD التي تضم TFT LCD و PCAP touch ولوحة القيادة.
1- تقدم الوحدة بشكل مثالي خرج إشارة HDMI الرقمية من جهاز الكمبيوتر على شاشة 1080 * 1080 LCD.
2- دعم معايير HDMI 1.3 و HDMI 1.4 و HDCP 1.4 و HDCP 2.2.يتوافق مصدر إشارة HDMI مع أجهزة الكمبيوتر الصغيرة السائدة مثل Raspberry Pi و BB Black و Banana Pi وما إلى ذلك.
3- TOUCH من USB إلى I2C ، لا حاجة لتثبيت برامج التشغيل.
4- يستخدم التصميم بشكل أساسي على شاشة Raspberry Pi ، ويمكن استخدامه أيضًا على أجهزة التحكم بالشاشات الصغيرة التي تعمل باللمس.عند استخدامه كشاشة Raspberry Pi ، فإنه يدعم Raspbian و Ubuntu و WIN10 IOT وأنظمة أخرى بلمسة واحدة.
5- عند استخدامه كشاشة كمبيوتر ، فإنه يدعم نظام التشغيل Windows 7/8/10 الذي يعمل باللمس بخمس نقاط وبدون برنامج تشغيل.
ميزة شاشة TFT:
| معامل | تخصيص | وحدة | ملاحظة |
| منطقة نشطة | 127.008 (أفقي) × 127.008 (رأسي) | مم | دائرة |
| عدد البكسل | 1080 (H) RGB × 1080 (V) | بكسل | |
| مساحة وحدة الصورة | 0.1176 (أفقي) × 0.1176 (رأسي) | مم | |
| ترتيب البكسل | نطاق 1 بكسل 2 | ||
| ألوان العرض | 16.7 م | اللون | |
| التدرج اللوني | 80٪ (حد أدنى) 86٪ (نوع) | ||
| وضع العرض | عادة وضع أسود معبر | ||
| مخطط الأبعاد | 143 (أفقي) × 140 (رأسي) × 4.2 (د) | مم | |
| اتجاه العرض (عين بشرية) | اتجاه عرض حر U / D / L / R | ملاحظة 1،2 |
ملاحظة: 1. في اتجاه U / D / L / R ، زاوية الرؤية هي نفسها.
ملاحظة: 2. اتجاه الجين TFT و CF LC
| إصدار | 01 | ||
| دعم الإشارة | منفذ HDMI | 480i، 480p، 576i، 576p، 720p، 1080i، 1080p | |
| يلمس | معيار USB | ||
| VGA | لا يدعم | ||
| واجهة على اللوحة الأم | الإدخال | منفذ HDMI | A نوع HDMI التصحيح أنثى 19Pin التصحيح (أفقي) |
| USB | MICRO 5P USB أنثى من النوع B 5.9 مللي متر (أفقي) | ||
| واجهة سماعة الأذن | نورث كارولاينا | ||
| واجهة تعمل باللمس | 6 دبوس | FPC-0.5-6PIN (أفقي) | |
| واجهة العرض | 49 دبابيس | FPC-0.5-50PIN (أفقي) | |
| صوتي | مخرج الصوت | 8Ω1.5 واط | 4PIN-1.25 H1.8 مقعد نسائي رفيع للغاية (أفقي) |
| مزود الطاقة | مدخلات الطاقة | مدخلات USB 5 فولت (+/- 0.5 فولت) | |
| عرض Vop | 3.3 فولت | ||
| عملية الطاقة | السلطة على العرض | ||
| استهلاك الطاقة الاحتياطية للوحة الأم | ＜ 0.25 واط | ||
| قائمة OSD | القائمة (حجز) | السطوع ، التباين ، التصحيح التلقائي ، المرحلة ، الساعة ، موضع الحقل ، ضبط الوظيفة ، إعادة التعيين ، إلخ. | |
| اللغة (احتياطي) | الصينية ، الإنجليزية ، الفرنسية ، الألمانية ، الإيطالية ، الإسبانية ، الروسية ، الكورية ، اليابانية ، إلخ. | ||
| زر (محجوز) | POWER ، MENU ، UP ، DOWN ، EXIT | ||

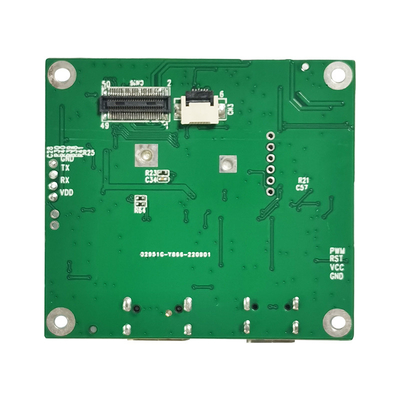

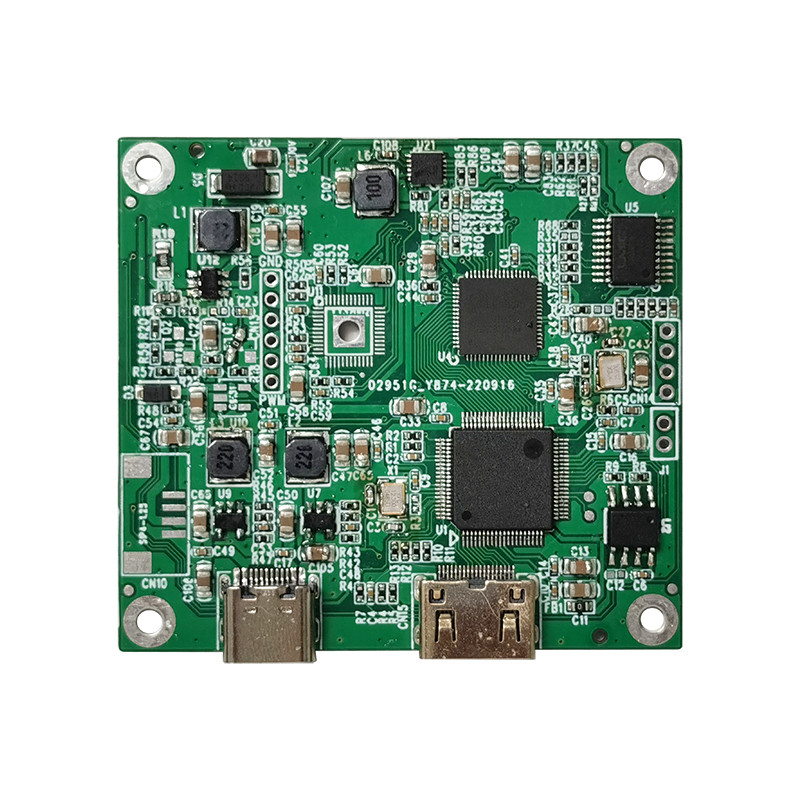

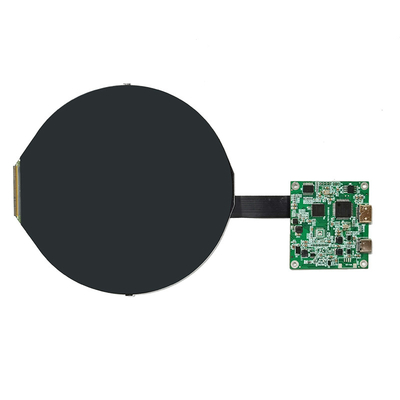

شاشة عرض إتش دي إم آي ٥ بوصة ، شاشة بي سي إيه بي تي إف تي ٥ بوصةصورة المنتج
تعريف دبوس واجهة HDMI
| 1 | TMDS DATA2 + |
| 2 | TMDS DATA2 محمية |
| 3 | TMDS DATA2- |
| 4 | TMDS DATA1 + |
| 5 | TMDS DATA1 محمية |
| 6 | TMDS DATA1- |
| 7 | TMDS DATA0 + |
| 8 | TMDS DATA0 محمية |
| 9 | بيانات TMDS0- |
| 10 | TMDS DATA CLOCK + |
| 11 | ساعة بيانات TMDS محمية |
| 12 | ساعة بيانات TMDS- |
| 13 | CEC (التحكم في إلكترونيات المستهلك اختياري) |
| 14 | محجوز (بالكابل ولكن NC على الجهاز) |
| 15 | SCL (DDC) |
| 16 | SDA (DDC) |
| 17 | DDC / CEC الأرضي |
| 18 | + 5 فولت (مزود الطاقة) |
| 19 | كابل مسبار التبديل الساخن |
تعريف دبوس USB (5 فولت)
| 1 | VCC |
| 2 | نورث كارولاينا |
| 3 | نورث كارولاينا |
| 4 | نورث كارولاينا |
| 5 | GND |
تعريف USB TP Pin
| 1 | VCC |
| 2 | د- |
| 3 | د + |
| 4 | نورث كارولاينا |
| 5 | GND |
لوحة اللمس Pin Definition
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
