تفاصيل المنتج:
|
| الكلمات الدالة: | شاشة عرض إتش دي إم آي DSI مقاس 4.3 بوصة | القرار: | 480 * 800 بكسل |
|---|---|---|---|
| الدعم: | HDMI1.3 ، HDMI1.4 ، HDCP1.4 ، HDCP2.2 | متوافق مع: | Banana Pi Raspberry Pi 、 BB Black |
| واجهة CTP: | USB إلى IIC | إضاءة السطح: | 300 شمعة / م 2 |
| شاشة لمسية: | بكاب | عمر الصمام: | 40000 ساعة |
| درجة الحرارة التشغيل.: | –20 إلى +70 | الالتزام: | متوافق مع REACH & RoHS |
| إبراز: | 800x480 Raspberry Pi 4 Dsi Display,HDMI Raspberry Pi 4 Dsi Display,4.3 Inch Raspberry Pi Dsi Display |
||
4.3 بوصة بورتريه HDMI ميزات المنتج العرض
SFHDMI430H-800480A-CT هي وحدة تحكم جديدة متكاملة (شاشة LCD ، شاشة تعمل باللمس ، لوحة السائق).إنه يقدم بشكل مثالي إخراج إشارة HDMI الرقمية من جهاز الكمبيوتر على شاشة 480 * 800 LCD.
1. يدعم معايير HDMI 1.3 و HDMI 1.4 و HDCP 1.4 و HDCP 2.2.
2. تتوافق مصادر HDMI مع أجهزة الكمبيوتر الصغيرة السائدة مثل Raspberry Pi و BB Black و Banana Pi.
3. اللمس هو USB إلى I2C ، لا يلزم تثبيت برنامج التشغيل.
4. يستخدم التصميم بشكل أساسي في شاشة Raspberry Pi Raspberry Pi ، ويمكن استخدامه أيضًا في أجهزة اللمس ذات الشاشة الصغيرة للتحكم الصناعي HDMI.
5. عند استخدامه كشاشة Raspberry Pi ، فإنه يدعم Raspbian و Ubuntu و WIN10 IOT وأنظمة أخرى ، بلمسة واحدة ، وعند استخدامه كشاشة كمبيوتر ، فإنه يدعم Windows 7/8/10 ، اللمس بخمس نقاط ، محرك- مجانا.
| الكلمات الدالة: | شاشة عرض إتش دي إم آي DSI مقاس 4.3 بوصة | القرار: | 480 * 800 بكسل |
|---|---|---|---|
| الدعم: | HDMI1.3 ، HDMI1.4 ، HDCP1.4 ، HDCP2.2 | متوافق مع: | Banana Pi Raspberry Pi ، BB Black |
| واجهة CTP: | USB إلى IIC | إنارة السطح: | 300 شمعة / م 2 |
| شاشة لمسية: | PCAP | عمر LED: | 40.000 ساعة |
| درجة الحرارة التشغيل.: | –20 ℃ إلى +70 | امتثال: | متوافق مع REACH & RoHS |

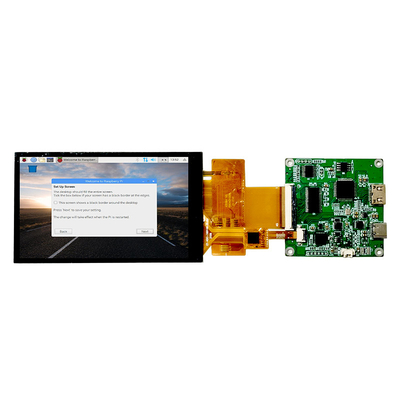

شاشة عرض بورتريه إتش دي إم آي ٤.٣ بوصةصورة المنتج
تعريف دبوس HDMI:
| 1 | TMDS DATA2 + |
| 2 | TMDS DATA2 محمية 屏蔽 |
| 3 | TMDS DATA2- |
| 4 | TMDS DATA1 + |
| 5 | TMDS DATA1 محمية 屏蔽 |
| 6 | TMDS DATA1- |
| 7 | TMDS DATA0 + |
| 8 | TMDS DATA0 محمية 屏蔽 |
| 9 | بيانات TMDS0- |
| 10 | TMDS DATA CLOCK + |
| 11 | TMDS DATA CLOCK محمية 屏蔽 |
| 12 | ساعة بيانات TMDS- |
| 13 |
CEC (التحكم في إلكترونيات المستهلك ، اختياري إلكتروني وحدة تحكم المستهلك 可选择 的 电子 消费 控制器) |
| 14 | محجوز (بالكابل ولكن NC على الجهاز) |
| 15 | SCL (ساعة DDC) |
| 16 | SDA (بيانات DDC) |
| 17 | DDC / CEC الأرضي |
| 18 | + قوة 5 فولت |
| 19 | أسلاك مسبار قابلة للتبديل على الساخن 热插拔 探测 线 |
تعريف دبوس USB 5V:
| 1 | VCC |
| 2 | نورث كارولاينا |
| 3 | نورث كارولاينا |
| 4 | نورث كارولاينا |
| 5 | GND |
تعريف USB TP Pin:
| 1 | VCC |
| 2 | د- |
| 3 | د + |
| 4 | نورث كارولاينا |
| 5 | GND |
متطلبات الاستخدام
لضمان الاستخدام العادي لهذا المنتج ومنع الحوادث مثل الصدمات الكهربائية أو الحريق ، يرجى قراءة وفهم جميع المتطلبات وإجراءات التشغيل قبل استخدام هذا المنتج.يتم التقيد الصارم بالمتطلبات التالية:
1. يتم إنشاء مصدر طاقة التيار المستمر المطلوب بواسطة هذا المنتج عن طريق مهايئ الطاقة AC / DC ، ويجب إبقاء محول الطاقة AC / DC بعيدًا عن مصدر الحرارة ووضعه في مكان جيد التهوية.
2. يجب على مقبس طاقة التيار المتردد وسلك طاقة التيار المتردد الانتباه إلى التأريض الجيد ويمكنهما تحمل الطلب الحالي الكافي.
3. جهد الدخل لمصدر الطاقة DC المطلوب بواسطة هذا المنتج هو + 5V ، والخطأ ليس أكبر من +/- 0.5V ، ويتم تحديد التيار وفقًا لشاشة LED المحددة وقوة الجهاز بالكامل.
4. انتبه إلى التهوية الجيدة وتبديد الحرارة ، ولا تضعه في غلاف أو صندوق مغلق غير حراري ، ولا تدع أشعة الشمس المباشرة أو مصادر الحرارة الأخرى تخبز.
5. انتبه لتجنب الرطوبة الزائدة والغبار المفرط ، وذلك لتجنب تآكل الدائرة مما يسبب الفشل.
6. عند التجميع ، انتبه إلى الاحتفاظ بمساحة معينة لتوفير انتقال حراري للهواء على سطح اللوحة لتبديد الحرارة ، ومنع الموصلات الكهربائية (مثل ألواح الحديد الثابتة مثل ألواح القيادة ولوحات الجهد العالي) والمكونات الموجودة على اللوحة من الاتصال بدوائر قصيرة.
7. انتبه لمنع لوحة القيادة من الانحناء والتشوه بسبب الضغط الإضافي.
8. عند التجميع ، انتبه إلى التوصيل الكهربائي الصحيح للوحة القيادة ، وشاشة LED ، ولوحة الأزرار والمكونات الأخرى ، وحدد الجهد الكهربي الصحيح لشاشة LED (سيظهر انخفاض شديد غير طبيعي ، وقد يؤدي ارتفاع كبير جدًا إلى حرق شاشة LED) ، تأكد من صحتها قبل التشغيل.
9. يجب أن يتطابق البرنامج الموجود على لوحة التشغيل مع شاشة LED المقابلة.
10. انتبه للحماية الكهروستاتيكية عند تجميع اللوحة ، وانتبه لتجنب ماس كهربائى والكهرباء الساكنة على اليد لتلف اللوحة.
11. يجب تشغيل جميع واجهات الإدخال والإخراج في حالة انقطاع التيار الكهربائي (توصيل وفصل الموصلات).
12. هذا المنتج مناسب للاستخدام التجاري العام والمنزلي ، ودرجة الحرارة المحيطة: -10 ~ + 40 درجة مئوية ، الرطوبة النسبية: ≤80٪.
13. افصل الطاقة عند عدم استخدامها لفترة طويلة.
