تفاصيل المنتج:
|
| الكلمات الدالة: | شاشة HDMI مقاس 7 بوصات | القرار: | 800x480 بكسل |
|---|---|---|---|
| الدعم: | HDMI1.3 ، HDMI1.4 ، HDCP1.4 ، HDCP2.2 | متوافق مع: | Raspberry Pi ، BB Black ، Banana Pi |
| واجهة CTP: | USB إلى IIC | إضاءة السطح: | 300 شمعة / متر مربع - 1000 شمعة / متر مربع |
| شاشة لمسية: | CTP (شاشة تعمل باللمس بالسعة) | عمر الصمام: | 40000 ساعة |
| درجة الحرارة التشغيل.: | –20 إلى +70 | الالتزام: | متوافق مع REACH & RoHS |
| إبراز: | شاشة Raspberry Pi4 TFT LCD,شاشة عرض ISO9001 TFT LCD,شاشة TFT صناعية 800 × 480 نقطة |
||
شاشة عرض إتش دي إم آي ٧ بوصة ، شاشة بي سي إيه بي تي إف تي ٧ بوصة
SFRA700H-800480ACT-01 هي وحدة HDMI TFT LCD التي تضم TFT LCD و PCAP touch ولوحة القيادة.
1- تقدم الوحدة بشكل مثالي خرج إشارة HDMI الرقمية من جهاز الكمبيوتر على شاشة 800 * 480 LCD.
2- دعم معايير HDMI 1.3 و HDMI 1.4 و HDCP 1.4 و HDCP 2.2.يتوافق مصدر إشارة HDMI مع أجهزة الكمبيوتر الصغيرة السائدة مثل Raspberry Pi و BB Black و Banana Pi وما إلى ذلك.
3- TOUCH من USB إلى I2C ، لا حاجة لتثبيت برامج التشغيل.
4- يستخدم التصميم بشكل أساسي على شاشة Raspberry Pi ، ويمكن استخدامه أيضًا على أجهزة التحكم بالشاشات الصغيرة التي تعمل باللمس.عند استخدامه كشاشة Raspberry Pi ، فإنه يدعم Raspbian و Ubuntu و WIN10 IOT وأنظمة أخرى بلمسة واحدة.
5- عند استخدامه كشاشة كمبيوتر ، فإنه يدعم نظام التشغيل Windows 7/8/10 الذي يعمل باللمس بخمس نقاط وبدون برنامج تشغيل.
| إصدار | 01 | ||
| دعم الإشارة | منفذ HDMI | 480i، 480p، 576i، 576p، 720p، 1080i، 1080p | |
| يلمس | معيار USB | ||
| VGA | لا يدعم | ||
| واجهة على اللوحة الأم | الإدخال | منفذ HDMI | A نوع HDMI التصحيح أنثى 19Pin التصحيح (أفقي) |
| USB | MICRO 5P USB أنثى من النوع B 5.9 مللي متر (أفقي) | ||
| واجهة سماعة الأذن | نورث كارولاينا | ||
| واجهة تعمل باللمس | 6 دبوس | FPC-0.5-6PIN (أفقي) | |
| واجهة العرض | RGB 50 دبوس | FPC-0.5-50PIN (أفقي) | |
| صوتي | مخرج الصوت | 8Ω1.5 واط | 4PIN-1.25 H1.8 مقعد نسائي رفيع للغاية (أفقي) |
| مزود الطاقة | مدخلات الطاقة | مدخلات USB 5 فولت (+/- 0.5 فولت) | |
| عرض Vop | 3.3 فولت | ||
| عملية الطاقة | السلطة على العرض | ||
| استهلاك الطاقة الاحتياطية للوحة الأم | ＜ 0.25 واط | ||
| قائمة OSD | القائمة (حجز) | السطوع ، التباين ، التصحيح التلقائي ، المرحلة ، الساعة ، موضع الحقل ، ضبط الوظيفة ، إعادة التعيين ، إلخ. | |
| اللغة (احتياطي) | الصينية ، الإنجليزية ، الفرنسية ، الألمانية ، الإيطالية ، الإسبانية ، الروسية ، الكورية ، اليابانية ، إلخ. | ||
| زر (محجوز) | POWER ، MENU ، UP ، DOWN ، EXIT | ||

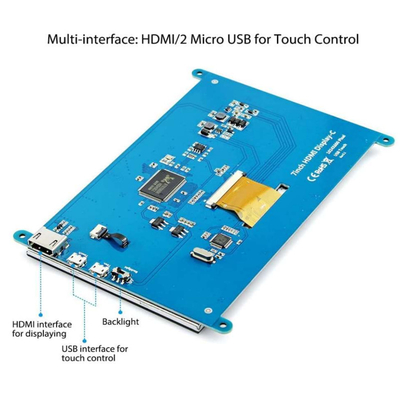

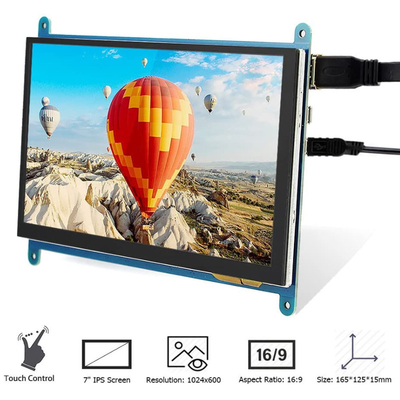

شاشة عرض إتش دي إم آي ٧ بوصة ، شاشة بي سي إيه بي تي إف تي ٧ بوصةصورة المنتج
تعريف دبوس واجهة HDMI
| 1 | TMDS DATA2 + |
| 2 | TMDS DATA2 محمية |
| 3 | TMDS DATA2- |
| 4 | TMDS DATA1 + |
| 5 | TMDS DATA1 محمية |
| 6 | TMDS DATA1- |
| 7 | TMDS DATA0 + |
| 8 | TMDS DATA0 محمية |
| 9 | بيانات TMDS0- |
| 10 | TMDS DATA CLOCK + |
| 11 | ساعة بيانات TMDS محمية |
| 12 | ساعة بيانات TMDS- |
| 13 | CEC (التحكم في إلكترونيات المستهلك اختياري) |
| 14 | محجوز (بالكابل ولكن NC على الجهاز) |
| 15 | SCL (DDC) |
| 16 | SDA (DDC) |
| 17 | DDC / CEC الأرضي |
| 18 | + 5 فولت (مزود الطاقة) |
| 19 | كابل مسبار التبديل الساخن |
تعريف دبوس USB (5 فولت)
| 1 | VCC |
| 2 | نورث كارولاينا |
| 3 | نورث كارولاينا |
| 4 | نورث كارولاينا |
| 5 | GND |
تعريف USB TP Pin
| 1 | VCC |
| 2 | د- |
| 3 | د + |
| 4 | نورث كارولاينا |
| 5 | GND |
تعريف دبوس واجهة السماعة
| 1 | ROUT + |
| 2 | هزيمة- |
| 3 | لاوت- |
| 4 | LOUT + |
6وتعريف دبوس LCD
| 1 |
VLED +
|
الطاقة للإضاءة الخلفية LED (الأنود)
|
| 2 |
VLED +
|
الطاقة للإضاءة الخلفية LED (الأنود)
|
| 3 |
VLED-
|
الطاقة للإضاءة الخلفية LED (الكاثود)
|
| 4 |
VLED-
|
الطاقة للإضاءة الخلفية LED (الكاثود)
|
| 5 |
GND
|
قوة الأرض
|
| 6 |
VCOM
|
الجهد المشترك
|
| 7 |
DVDD
|
الطاقة للدائرة الرقمية
|
| 8 |
الوضع
|
تحديد وضع DE / SYNC
|
| 9 |
DE
|
تمكين إدخال البيانات
|
| 10 |
ضد
|
إدخال تزامن عمودي
|
| 11 |
HS
|
إدخال تزامن أفقي
|
| 12 |
ب 7
|
البيانات الزرقاء (MSB)
|
| 13 |
ب 6
|
البيانات الزرقاء
|
| 14 |
ب 5
|
البيانات الزرقاء
|
| 15 |
ب 4
|
البيانات الزرقاء
|
| 16 |
ب 3
|
البيانات الزرقاء
|
| 17 |
B2
|
البيانات الزرقاء
|
| 18 |
ب 1
|
البيانات الزرقاء
|
| 19 |
ب 0
|
البيانات الزرقاء (LSB)
|
| 20 |
G7
|
البيانات الخضراء (MSB)
|
| 21 |
G6
|
البيانات الخضراء
|
| 22 |
G5
|
البيانات الخضراء
|
| 23 |
ش 4
|
البيانات الخضراء
|
| 24 |
G3
|
البيانات الخضراء
|
| 25 |
G2
|
البيانات الخضراء
|
| 26 |
ش 1
|
البيانات الخضراء
|
| 27 |
G0
|
البيانات الخضراء (LSB)
|
| 28 |
R7
|
البيانات الحمراء (MSB)
|
| 29 |
R6
|
البيانات الحمراء
|
| 30 |
R5
|
البيانات الحمراء
|
| 31 |
R4
|
البيانات الحمراء
|
| 32 |
R3
|
البيانات الحمراء
|
| 33 |
R2
|
البيانات الحمراء
|
| 34 |
R1
|
البيانات الحمراء
|
| 35 |
R0
|
البيانات الحمراء (LSB) |
| 36 |
GND
|
قوة الأرض
|
| 37 |
DCLK
|
ساعة عينة
|
| 38 |
GND
|
قوة الأرض
|
| 39 |
L / R
|
الاختيار الأيسر / الأيمن
|
| 40 |
يو / د
|
أعلى / أسفل الاختيار
|
| 41 |
VGH
|
بوابة على الجهد
|
| 42 |
VGL
|
بوابة قبالة الجهد
|
| 43 |
AVDD
|
الطاقة للدائرة التناظرية
|
| 44 |
إعادة تعيين
|
إعادة تعيين دبوس العالمي.
|
| 45 |
نورث كارولاينا
|
لا يوجد اتصال
|
| 46 |
VCOM
|
الجهد المشترك
|
| 47 |
ديثب
|
دالة التردد
|
| 48 |
GND
|
قوة الأرض
|
| 49 |
نورث كارولاينا
|
لا يوجد اتصال
|
| 50 |
نورث كارولاينا
|
لا يوجد اتصال
|
لوحة اللمس Pin Definition
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
متطلبات الاستخدام
لضمان الاستخدام العادي لهذا المنتج ومنع الحوادث مثل الصدمات الكهربائية أو الحريق ، يرجى قراءة وفهم جميع المتطلبات وإجراءات التشغيل قبل استخدام هذا المنتج.يتم التقيد الصارم بالمتطلبات التالية:
1. يتم إنشاء مصدر طاقة التيار المستمر المطلوب بواسطة هذا المنتج عن طريق مهايئ الطاقة AC / DC ، ويجب إبقاء محول الطاقة AC / DC بعيدًا عن مصدر الحرارة ووضعه في مكان جيد التهوية.
2. يجب على مقبس طاقة التيار المتردد وسلك طاقة التيار المتردد الانتباه إلى التأريض الجيد ويمكنهما تحمل الطلب الحالي الكافي.
3. جهد الدخل لمصدر الطاقة DC المطلوب بواسطة هذا المنتج هو + 5V ، والخطأ ليس أكبر من +/- 0.5V ، ويتم تحديد التيار وفقًا لشاشة LED المحددة وقوة الجهاز بالكامل.
4. انتبه إلى التهوية الجيدة وتبديد الحرارة ، ولا تضعه في غلاف أو صندوق مغلق غير حراري ، ولا تدع أشعة الشمس المباشرة أو مصادر الحرارة الأخرى تخبز.
5. انتبه لتجنب الرطوبة الزائدة والغبار المفرط ، وذلك لتجنب تآكل الدائرة مما يسبب الفشل.
6. عند التجميع ، انتبه إلى الاحتفاظ بمساحة معينة لتوفير انتقال حراري للهواء على سطح اللوحة لتبديد الحرارة ، ومنع الموصلات الكهربائية (مثل ألواح الحديد الثابتة مثل ألواح القيادة ولوحات الجهد العالي) والمكونات الموجودة على اللوحة من الاتصال بدوائر قصيرة.
7. انتبه لمنع لوحة القيادة من الانحناء والتشوه بسبب الضغط الإضافي.
8. عند التجميع ، انتبه إلى التوصيل الكهربائي الصحيح للوحة القيادة ، وشاشة LED ، ولوحة الأزرار والمكونات الأخرى ، وحدد الجهد الكهربي الصحيح لشاشة LED (سيظهر انخفاض شديد غير طبيعي ، وقد يؤدي ارتفاع كبير جدًا إلى حرق شاشة LED) ، تأكد من صحتها قبل التشغيل.
9. يجب أن يتطابق البرنامج الموجود على لوحة التشغيل مع شاشة LED المقابلة.
10. انتبه للحماية الكهروستاتيكية عند تجميع اللوحة ، وانتبه لتجنب ماس كهربائى والكهرباء الساكنة على اليد لتلف اللوحة.
11. يجب تشغيل جميع واجهات الإدخال والإخراج في حالة انقطاع التيار الكهربائي (توصيل وفصل الموصلات).
12. هذا المنتج مناسب للاستخدام التجاري العام والمنزلي ، ودرجة الحرارة المحيطة: -10 ~ + 40 درجة مئوية ، الرطوبة النسبية: ≤80٪.
13. افصل الطاقة عند عدم استخدامها لفترة طويلة.
